VERIFICATION SUR VEHICULE
PROCEDURE

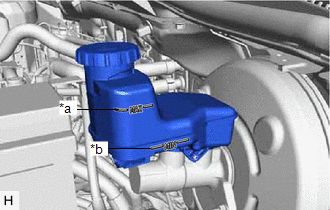

1. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
(a) Vérifier le niveau de liquide. Si le niveau du liquide de frein se situe en dessous du repère MIN, rechercher d'éventuelles fuites de liquide de frein et vérifier l'usure des plaquettes de frein. Si nécessaire, ajouter du liquide de frein dans le réservoir jusqu'au repère MAX après la réparation ou le remplacement. Liquide de frein: SAE J1703 ou FMVSS n° 116 DOT3 SAE J1704 ou FMVSS n° 116 DOT4 REMARQUE: En cas d'appoint à l'aide d'une pipette, s'assurer qu'elle n'a pas été utilisée avec des huiles minérales, de l'eau ou du liquide de frein contaminé. Les zones étanches peuvent se détériorer et provoquer des fuites de liquide ou le liquide peut être contaminé, ce qui en diminue l'efficacité. CONSEIL: Le niveau de liquide de frein doit toujours être réglé sur la ligne MAX. |
|
