Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

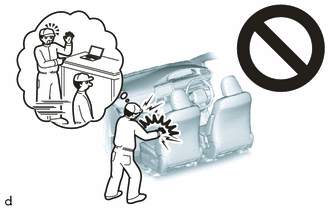

ATTENTION:

Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble d'airbag de tableau de bord côté passager.

PROCEDURE

1. VERIFIER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER (véhicule n'ayant pas subi de collision)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts dans l'ensemble d'airbag de tableau de bord côté passager reposé sur le véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer le sous-ensemble de rembourrage de sécurité de tableau de bord par un élément neuf.

2. VERIFIER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD DU PASSAGER (véhicule ayant subi une collision sans déploiement de l'airbag)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts avec l'ensemble d'airbag de tableau de bord côté passager déposé du véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble d'airbag du passager de tableau de bord, le sous-ensemble de rembourrage de sécurité de tableau de bord ou le renfort de tableau de bord par un élément neuf.
