Toyota Camry et,
Remplacement
REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE

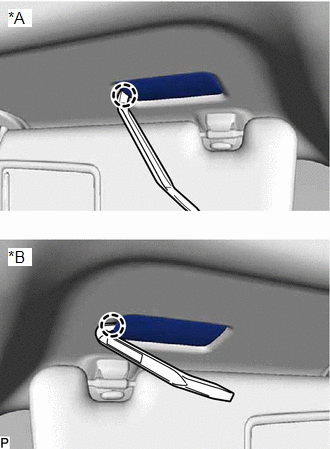

1. DETACHER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
| (a) A l'aide d'un extracteur de moulure, libérer la griffe pour détacher l'ensemble d'éclairage de courtoisie. |
|

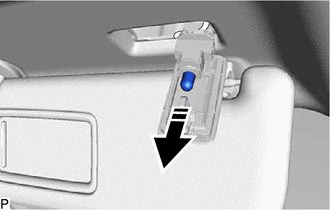

2. DEPOSER L'AMPOULE DE L'ECLAIRAGE DE COURTOISIE
(a) Déposer l'ampoule d'éclairage de courtoisie du support d'ampoule comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |

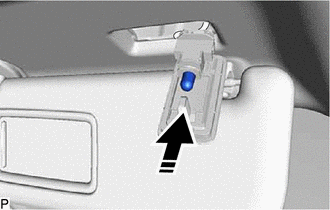

3. REPOSER L'AMPOULE D'ECLAIRAGE DE COURTOISIE
(a) Reposer l'ampoule d'éclairage de courtoisie sur le support d'ampoule comme indiqué sur le schéma.
|
|
Poser dans ce sens |

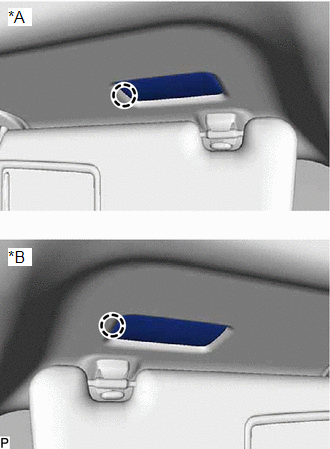

4. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
| (a) Engager la griffe pour reposer l'ensemble d'éclairage de courtoisie. |
|
