Toyota Camry et,
Remplacement
REMPLACEMENT
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
.gif)
2. DEPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

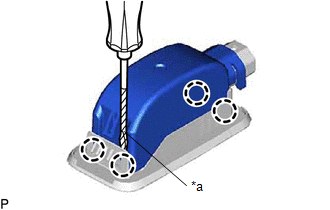

| (a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 4 griffes pour déposer le cache de la lentille d'éclairage de compartiment à bagages n° 1. |
|

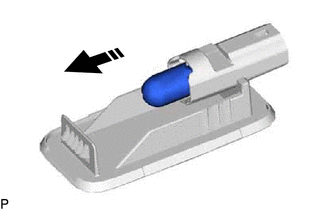

(b) Déposer l'ampoule d'éclairage de compartiment à bagages de la lentille d'éclairage de compartiment à bagages n° 1, comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
3. REPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

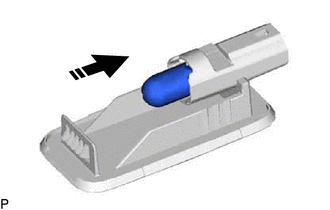

(a) Reposer l'ampoule d'éclairage de compartiment à bagages sur la lentille d'éclairage de compartiment à bagages n° 1, comme indiqué sur le schéma.
|
|
Poser dans ce sens |

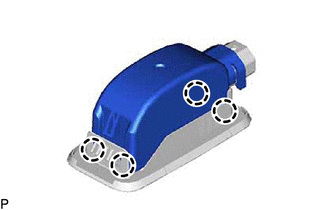

| (b) Engager les 4 griffes pour reposer le cache sur la lentille d'éclairage de compartiment à bagages n° 1. |
|
4. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
