BORNES DE L'ECU
BORNES DE L'ECU

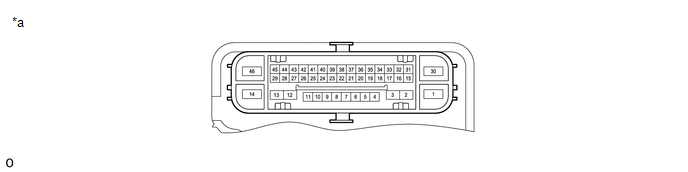

*a | Pièce constitutive sans faisceau de câbles branché ECU de contrôle de dérapage (ensemble d'actionneur de frein)) |
- | - |
N° de borne (symbole) | Description de la borne |
---|---|
1 (+BM) | Alimentation électrique du relais de moteur ABS |
2 | - |
3 | - |
4 | - |
5 (CANH) | Ligne de communication CAN H |
6 (CSW) | Entrée du contacteur VSC OFF |
7 (FL-) | Entrée du signal de vitesse de roue avant gauche (-) |
8 | - |
9 | - |
10 (STPO) | Sortie de relais de commande de feux stop (ensemble de contacteur des feux stop) |
11 | - |
12 | - |
13 | - |
14 (GND2) | Masse du moteur de pompe |
15 | - |
16 | - |
17 | - |
18 | - |
19 (CANL) | Ligne de communication CAN L |
20 | - |
21 (FR+) | Entrée du signal de vitesse de roue avant droite (+) |
22 (RR+) | Entrée du signal de vitesse de roue arrière droite (+) |
23 (RL-) | Entrée du signal de vitesse de roue arrière gauche (-) |
24 (FL+) | Entrée du signal de vitesse de roue avant gauche (+) |
25 | - |
26 (FR-) | Entrée du signal de vitesse de roue avant droite (-) |
27 | - |
28 | - |
29 | - |
30 (+BS) | Alimentation électrique du relais d'électrovanne ABS |
31 | - |
32 | - |
33 | - |
34 (SP1) | Sortie du signal de vitesse pour le compteur de vitesse |
35 | - |
36 (IG1) | Entrée d'alimentation électrique IG1 |
37 (RR-) | Entrée du signal de vitesse de roue arrière droite (-) |
38 | - |
39 (RL+) | Entrée du signal de vitesse de roue arrière gauche (+) |
40 | - |
41 | - |
42 (STP) | Entrée de l'ensemble de contacteur des feux stop |
43 (HZRI) | Entrée de contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) |
44 (STP2) | Entrée de relais de commande de feux stop (ensemble de contacteur de feux stop) |
45 | - |
46 (GND1) | Masse d'ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
VERIFICATION DE BORNE
(a) Débrancher le connecteur et mesurer la tension et la résistance côté faisceau de câbles.

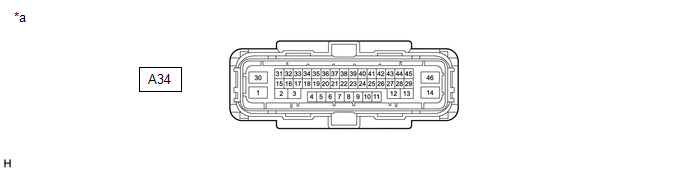

*a | Vue avant du connecteur de faisceau de câbles (vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein)) |
- | - |
CONSEIL:
La tension ne peut être mesurée lorsque le connecteur est raccordé à l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) car le connecteur est étanche.
Standard
N° de borne (symbole) | Couleur du câblage |
Description de la borne | Condition |
Condition spécifiée |
---|---|---|---|---|
A34-1 (+BM) - Masse de carrosserie |
B - Masse de carrosserie |
Alimentation électrique du relais de moteur ABS |
En permanence | 11 à 14 V |
A34-6 (CSW) - Masse de carrosserie |
P - Masse de carrosserie |
Entrée du contacteur VSC OFF |
Contacteur VSC OFF en position ON → OFF (enfoncé → non enfoncé) |
En dessous de 1 Ω → 10 kΩ minimum |
A34-10 (STPO) - Masse de carrosserie |
L - Masse de carrosserie |
Sortie de relais de commande de feux stop (ensemble de contacteur des feux stop) |
En permanence | 11 à 14 V |
A34-14 (GND2) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse du moteur de pompe | En permanence |
En dessous de 1 Ω |
A34-30 (+BS) - Masse de carrosserie |
G - Masse de carrosserie |
Alimentation électrique du relais d'électrovanne ABS |
En permanence | 11 à 14 V |
A34-36 (IG1) - Masse de carrosserie |
B - Masse de carrosserie |
Entrée d'alimentation électrique IG1 |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
A34-42 (STP) - Masse de carrosserie |
GR - Masse de carrosserie |
Entrée de l'ensemble de contacteur des feux stop |
Ensemble de contacteur des feux stop en position ON → OFF (pédale de frein enfoncée → relâchée) |
(+BS x 0,85) à 14 V* → En-dessous de 1,5 V |
A34-43 (HZRI) - Masse de carrosserie |
LG - Masse de carrosserie |
Entrée de contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) |
Contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) en position ON → OFF (enfoncé → relâché) |
En dessous de 1 Ω → 10 kΩ minimum |
A34-44 (STP2) - Masse de carrosserie |
R - Masse de carrosserie |
Entrée de relais de commande de feux stop (ensemble de contacteur de feux stop) |
Ensemble de contacteur des feux stop en position ON → OFF (pédale de frein enfoncée → relâchée) |
(+BS x 0,85) à 14 V* → En-dessous de 1,5 V |
A34-46 (GND1) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse d'ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
En permanence | En dessous de 1 Ω |
CONSEIL:
*: La valeur de tension minimum varie en fonction de la valeur de tension de borne +BS. La tension minimum est de 85 % minimum de la tension de borne +BS.
