REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:

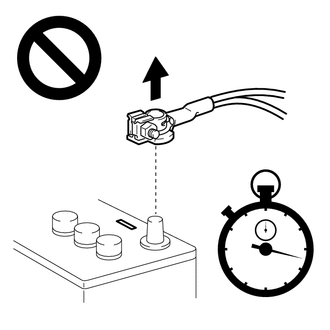

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

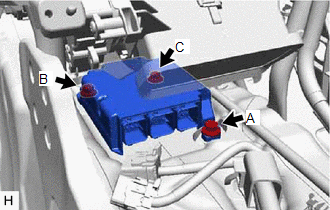

(c) Reposer l'ensemble de capteur d'airbag avec les 3 boulons. Torque: 17,5 N·m {178 kgf·cm, 13 ft·lbf} REMARQUE:
|
|

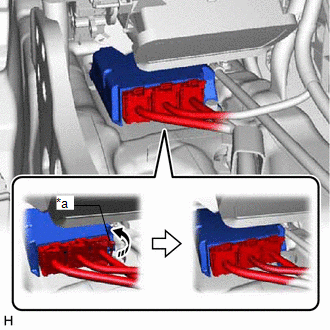

(d) Brancher provisoirement le connecteur puis déplacer le levier de verrouillage dans le sens indiqué par la flèche pour brancher correctement les connecteurs.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
*a | Levier de verrouillage |
![]() |
Déplacer dans ce sens |
(e) S'assurer que les pièces posées de l'ensemble de capteur d'airbag ne sont pas desserrées.
2. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)
Cliquer ici
3. REPOSER L'ENSEMBLE DE TAPIS DE SOL AVANT
Cliquer ici
4. REPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (fabrication TMC)
Cliquer ici
5. REPOSER LA PEDALE D'ACCELERATEUR
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
6. REPOSER LE REMBOURRAGE DE PEDALE D'ACCELERATEUR
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
8. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE
Cliquer ici
9. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
10. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
11. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
12. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
13. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
14. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
15. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
16. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
17. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
18. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
19. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
20. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
21. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
22. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
fabrication TMC: Cliquer ici
pour sièges de type rabattable de fabrication TMMK: Cliquer ici
pour sièges de type fixe de fabrication TMMK: Cliquer ici
23. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
24. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
25. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMC)
Cliquer ici
26. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMMK)
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
27. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)
Cliquer ici
28. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
29. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
30. EFFECTUER LE CALIBRAGE DU POINT ZERO DU CAPTEUR D'EMBARDEE ET D'ACCELERATION
(a) Lors du remplacement de l'ensemble de capteur d'airbag, procéder à l'apprentissage du point zéro pour le capteur d'embardée et d'accélération.
sans système de frein de stationnement électrique: Cliquer ici
avec système de frein de stationnement électrique: Cliquer ici
CONSEIL:
Le capteur d'embardée et d'accélération est intégré à l'ensemble de capteur d'airbag.
