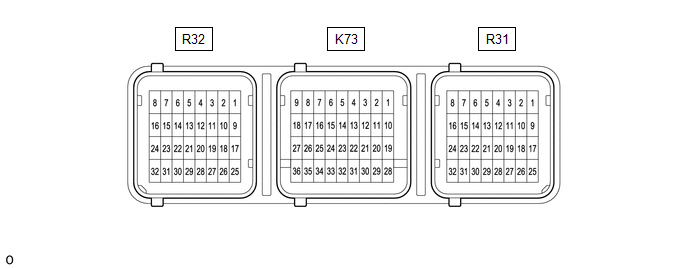

BORNES DE L'ECU
ENSEMBLE DE CAPTEUR D'AIRBAG
N° de borne | Symbole de borne |
Destination |
---|---|---|
*1: fabrication TMC
*2: fabrication TMMK *3: avec contacteur (SOS) manuel | ||
R32-3 | PLR- |
Déclencheur de prétensionneur arrière gauche (ensemble de sangle extérieure de ceinture de sécurité arrière gauche) |
R32-4 | PLR+ | |
R32-5 | PL+ |
Déclencheur de prétensionneur avant gauche (ensemble de sangle extérieure de ceinture de sécurité avant gauche) |
R32-6 | PL- | |
R32-7 | ICL- |
Déclencheur d'airbag rideau gauche (ensemble d'airbag rideau gauche) |
R32-8 | ICL+ | |
R32-13 | SRL+ |
Déclencheur latéral arrière gauche (ensemble d'airbag de siège arrière gauche) |
R32-14 | SRL- | |
R32-15 | SFL- |
Déclencheur latéral avant gauche (ensemble d'airbag de siège avant gauche) |
R32-16 | SFL+ | |
R32-25 | LSP+ |
Capteur de position de siège (ensemble de dispositif de réglage de siège avant gauche)*1 Capteur d'airbag détectant la position de siège*2 |
R32-26 | LSP- | |
R32-27 | LBE- |
Contacteur de boucle de ceinture de sécurité avant gauche (ensemble intérieur de sangle de ceinture de sécurité de siège avant gauche) |
R32-28 | LBE+ | |
R32-29 | BCL+ |
Capteur d'airbag latéral gauche n° 1 |
R32-30 | BCL- | |
R32-31 | BBL- |
Capteur d'airbag latéral gauche n° 2 |
R32-32 | BBL+ | |
K73-1 | P2+ |
2ème niveau de déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
K73-2 | P2- | |
K73-3 | P- |
Déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
K73-4 | P+ | |
K73-6 | D+ |
Déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
K73-7 | D- | |
K73-8 | D2- |
2ème niveau de déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
K73-9 | D2+ | |
K73-10 | PK+ |
Déclencheur d'airbag genoux côté passager avant (partie inférieure de l'ensemble d'airbag de tableau de bord n° 2) |
K73-11 | PK- | |
K73-12 | DK- |
Déclencheur d'airbag genoux côté conducteur (ensemble d'airbag de tableau de bord inférieur n° 1) |
K73-13 | DK+ | |
K73-23*3 | GSW3 |
DCM (émetteur-récepteur télématique) |
K73-25 | GSW |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
K73-26 | CANH |
Ligne de communication CAN |
K73-27 | CANL | |
K73-28 | -SR |
Capteur d'airbag avant droit |
K73-29 | +SR | |
K73-30 | +SL |
Capteur d'airbag avant gauche |
K73-31 | -SL | |
K73-32 | E2 |
Masse |
K73-33 | E1 | |
K73-34 | P-AB |
Témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux) |
K73-35 | PAON | |
K73-36 | IG2 |
Fusible IG2 A/BAG |
R31-1 | ICR+ |
Déclencheur d'airbag rideau droit (ensemble d'airbag rideau droit) |
R31-2 | ICR- | |
R31-3 | PR- |
Déclencheur de prétensionneur avant droit (ensemble de sangle extérieure de ceinture de sécurité avant droite) |
R31-4 | PR+ | |
R31-5 | PRR+ |
Déclencheur de prétensionneur arrière droit (ensemble de sangle extérieure de ceinture arrière droite) |
R31-6 | PRR- | |
R31-9 | SFR+ |
Déclencheur latéral avant droit (ensemble d'airbag de siège avant droit) |
R31-10 | SFR- | |
R31-11 | SRR- |
Déclencheur latéral arrière droit (ensemble d'airbag de siège arrière droit) |
R31-12 | SRR+ | |
R31-25 | BBR+ |
Capteur d'airbag latéral droit n° 2 |
R31-26 | BBR- | |
R31-27 | BCR- |
Capteur d'airbag latéral droit n° 1 |
R31-28 | BCR+ |
