BORNES DE L'ECU

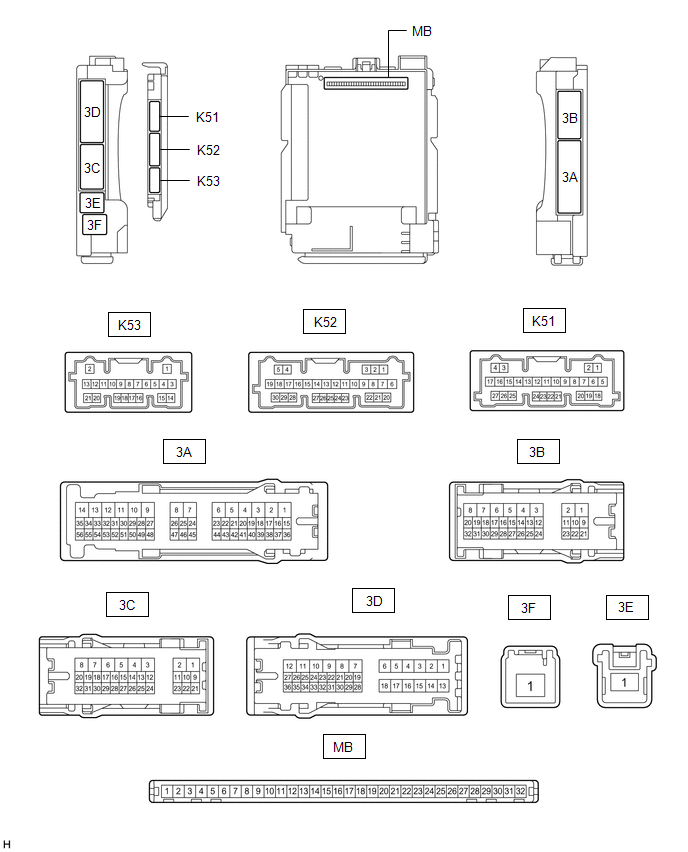

VERIFIER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) ET L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(b) Rebrancher les connecteurs de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Mesurer les valeurs côté faisceau de câbles avec le connecteur débranché.
N° de borne (symbole) |
Couleur du câblage | Entrée/Sortie |
Description de la borne |
Condition | Condition spécifiée |
Elément de la Data List associé |
---|---|---|---|---|---|---|
MB-11 (GND1) - Masse de carrosserie |
- | - |
Masse | En permanence |
En dessous de 1 Ω |
- |
MB-30 (ACC) - Masse de carrosserie |
- | Entrée |
Alimentation électrique ACC |
Contacteur d'allumage en position ACC |
11 à 14 V |
ACC SW |
Contacteur d'allumage en position OFF |
En dessous de 1 V | |||||
MB-31 (BECU) - Masse de carrosserie |
- | Entrée |
Alimentation électrique de la batterie |
En permanence | 11 à 14 V |
- |
MB-32 (IG) - Masse de carrosserie |
- | Entrée |
Alimentation électrique IG |
Contacteur d'allumage en position ON |
11 à 14 V |
IG SW |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
(d) Reposer l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) sur l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(e) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
N° de borne (symbole) |
Couleur du câblage | Entrée/Sortie |
Description de la borne |
Condition | Condition spécifiée |
Elément de la Data List associé |
---|---|---|---|---|---|---|
K52-1 (FLCY) - Masse de carrosserie |
W- Masse de carrosserie |
Entrée | Tension d'entrée de contacteur d'éclairage d'accueil de porte avant (gauche) |
Porte avant gauche ouverte → fermée |
En dessous de 1 V → 11 à 14 V |
FL Door Courtesy SW |
3A-41 (KSW) - Masse de carrosserie |
GR - Masse de carrosserie |
Entrée | Entrée de contacteur d'avertissement de déverrouillage par la clé |
Pas de clé dans le barillet de contact → Clé dans le barillet de contact |
11 à 14 V → En dessous de 1 V |
Key Unlock Warning SW |
