Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'alimentation électrique
DESCRIPTION
Ce circuit fournit l'alimentation électrique nécessaire au fonctionnement du capteur de contrôle d'angle mort.

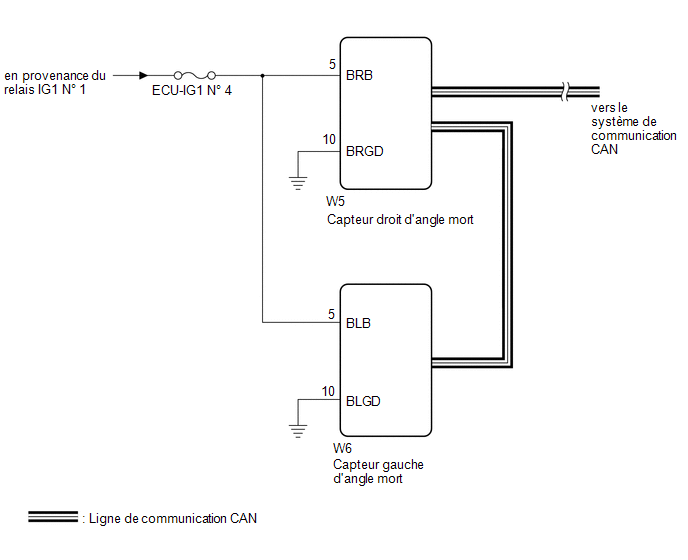

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE CONTROLE D'ANGLE MORT DROITE) |
(a) Débrancher le connecteur W5 du capteur droit d'angle mort droit.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
W5-5 (BRB) - Masse de carrosserie |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
W5-5 (BRB) - Masse de carrosserie |
Contacteur du moteur en position OFF |
En dessous de 1 V |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT DROIT - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
W5-10 (BRGD) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE CONTROLE D'ANGLE MORT GAUCHE) |
(a) Débrancher le connecteur W6 du capteur gauche d'angle mort.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
W6-5 (BLB) - Masse de carrosserie |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
W6-5 (BLB) - Masse de carrosserie |
Contacteur du moteur en position OFF |
En dessous de 1 V |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
W6-10 (BLGD) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
