Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'éclairage ambiant

DESCRIPTION

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande l'éclairage ambiant de tableau de bord (ensemble d'éclairage de tableau de bord).

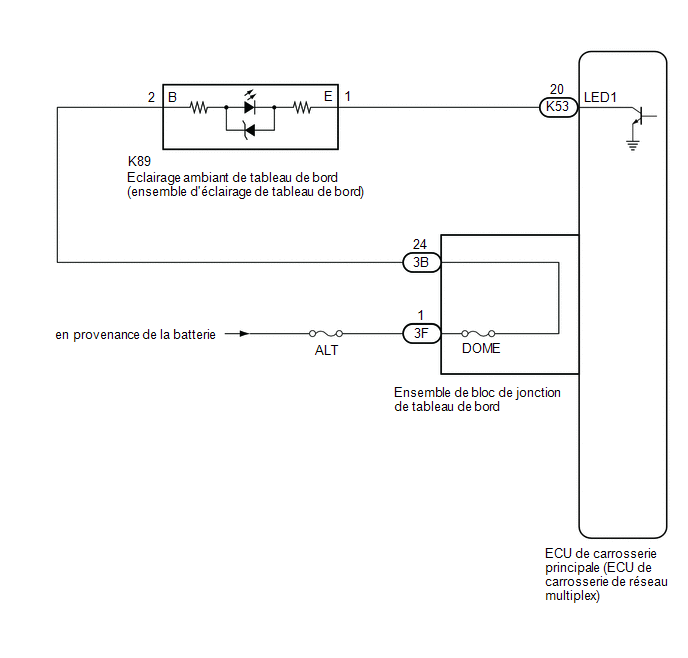

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Main Body > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Interior Illumination Light1

Eclairage ambiant de tableau de bord (ensemble d'éclairage de tableau de bord)

OFF ou ON

Conditions préalables pour utiliser l'Active Test permettant de commander l'éclairage contrôlé par l'inverseur feux de route/croisement:

  • Contacteur d'allumage en position ON
  • Le levier de changement de vitesse est placé dans une position autre que P
Body Electrical > Main Body > Active Test

Affichage du tester

Interior Illumination Light1

OK:

L'éclairage ambiant de tableau de bord s'allume.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

MAL

2.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD

(a) Déposer l'éclairage ambiant de tableau de bord (ensemble d'éclairage de tableau de bord).

Cliquer ici

(b) Vérifier l'éclairage ambiant de tableau de bord (ensemble d'éclairage de tableau de bord).

Cliquer ici

MAL

REMPLACER L'ECLAIRAGE AMBIANT DE TABLEAU DE BORD (ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD)

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD)

(a) Débrancher le connecteur 3F de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

3F-1 - Masse de carrosserie

En permanence

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

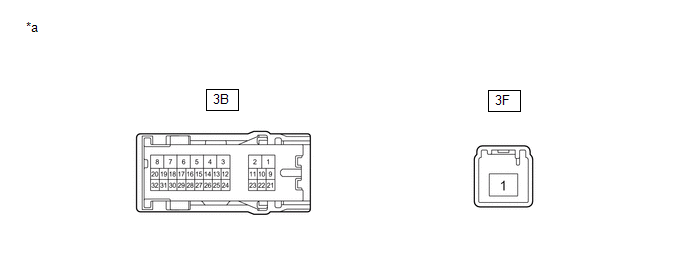

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(a) Débrancher le connecteur 3B de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-24 - 3F-1

En permanence

En dessous de 1 Ω

MAL

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ENSEMBLE DE ECLAIRAGE DE TABLEAU DE BORD)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-24 - K89-2 (B)

En permanence

En dessous de 1 Ω

3B-24 ou K89-2 (B) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX))

(a) Débrancher le connecteur K53 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K89-1 (E) - K53-20 (LED1)

En permanence

En dessous de 1 Ω

K89-1 (E) ou K53-20 (LED1) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
