Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du capteur d'angle de braquage (C1231)
DESCRIPTION
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit les signaux du capteur d'angle de braquage via la communication CAN. En cas de dysfonctionnement dans la ligne de communication avec le capteur d'angle de braquage, le DTC U0126 (perte de communication avec le module du capteur d'angle de braquage) est enregistré.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
C1231 | Circuit du capteur d'angle de braquage |
Lorsque la communication du capteur d'angle de braquage est activée, un signal de dysfonctionnement émis est reçu pendant l'auto-vérification du capteur (dysfonctionnement du capteur). |
Dysfonctionnement interne du capteur d'angle de braquage |

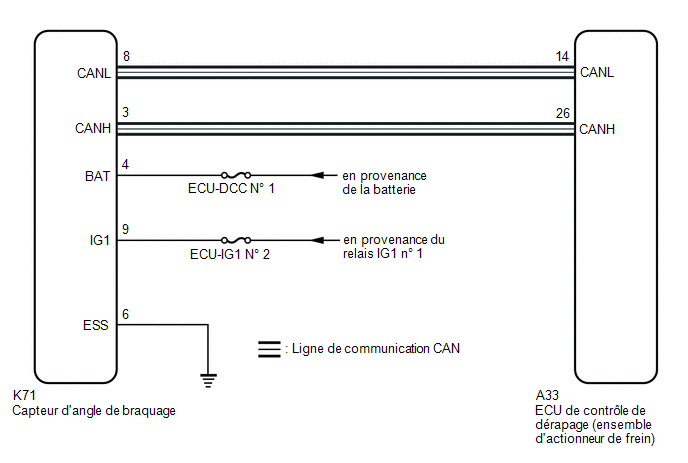

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
CONSEIL:
- Lorsque le DTC U0126 est émis en même temps que le DTC C1231, vérifier et réparer d'abord les organes incriminés correspondant au DTC U0126.
Cliquer ici
- Lorsqu'un capteur de vitesse ou que le capteur d'embardée et d'accélération (ensemble de capteur d'airbag) présente un dysfonctionnement, les DTC du capteur d'angle de braquage peuvent être émis même quand le fonctionnement du capteur d'angle de braquage est normal. Lorsque des DTC d'un capteur de vitesse ou du capteur d'embardée et d'accélération (ensemble de capteur d'airbag) sont émis en même temps que les DTC du capteur d'angle de braquage, vérifier et réparer d'abord le capteur de vitesse et le capteur d'embardée et d'accélération (ensemble de capteur d'airbag), puis vérifier et réparer le capteur d'angle de braquage.
PROCEDURE
1. | VERIFIER DTC |
(a) Supprimer les DTC.
Chassis > ABS/VSC/TRAC/EPB > Clear DTCs(b) Mettre le contacteur d'allumage en position OFF.
(c) Remettre le contacteur d'allumage en position ON et vérifier qu'aucun DTC lié au système de communication CAN n'est émis.
Cliquer ici
(d) Conduire le véhicule à une vitesse de 35 km/h (22 mph), tourner le volant vers la droite et vers la gauche, puis s'assurer qu'aucun DTC du capteur de vitesse ou du capteur d'embardée et d'accélération n'est émis.
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC C1231 est émis |
A |
Les DTC du système de communication CAN sont émis |
B |
Des DTC liés au capteur de vitesse et/ou au capteur d'embardée et d'accélération sont émis |
C |
Le DTC C1231 n'est pas émis |
D |
CONSEIL:
- Lorsque des DTC du système de communication CAN sont émis, réparer le système de communication CAN avant de réparer chaque capteur correspondant.
- En cas de dysfonctionnement du capteur de vitesse ou du capteur d'embardée et d'accélération (ensemble de capteur d'airbag), il se peut qu'une valeur anormale soit émise alors que le fonctionnement du capteur d'angle de braquage est normal.
- Si les DTC du capteur de vitesse et du capteur d'embardée et d'accélération sont émis simultanément, réparer les capteurs, puis vérifier le capteur d'angle de braquage.
B | VERIFIER LE SYSTEME DE COMMUNICATION CAN |
C | REPARER LES CIRCUITS INDIQUES PAR LES DTC EMIS |
D | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE) |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Déposer le volant et le cache de colonne.
(c) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
OK:
Le connecteur est correctement branché.
(d) Débrancher le connecteur K71 du capteur d'angle de braquage.
(e) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.

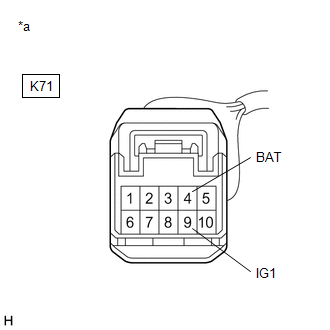

(f) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K71-9 (IG1) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
K71-4 (BAT) - Masse de carrosserie |
En permanence | 11 à 14 V |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE MASSE) |
(a) Mettre le contacteur d'allumage en position OFF. |
|

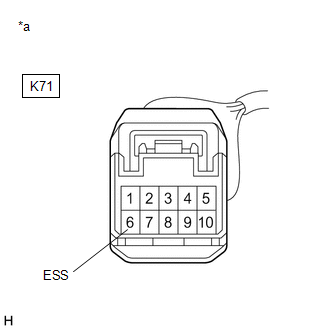

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Avant de mesurer la résistance du capteur d'angle de braquage, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K71-6 (ESS) - Masse de carrosserie |
1 minute après avoir mis le contacteur d'allumage en position OFF |
En dessous de 1 Ω |
OK | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE) |
