Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du capteur de température ambiante (B1412)

DESCRIPTION

L'ensemble de thermistance est monté à l'avant de l'ensemble de condenseur de refroidisseur afin de détecter la température ambiante utilisée pour commander le système de climatisation. Le capteur est branché sur l'ensemble d'amplificateur de climatisation et détecte les variations de température ambiante. Ces données servent à contrôler la température de l'habitacle. Le capteur envoie un signal à l'ensemble d'amplificateur de climatisation. La résistance de l'ensemble de thermistance varie en fonction de la température ambiante. La résistance augmente à mesure que la température diminue. La résistance diminue à mesure que la température augmente.

L'ensemble d'amplificateur de climatisation applique une tension (5 V) à l'ensemble de thermistance et relève les changements de tension dus aux variations de la résistance de l'ensemble de thermistance.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mémoire

B1412

Circuit du capteur de température ambiante

Coupure ou court-circuit dans le circuit du capteur de température ambiante

  • Ensemble de thermistance
  • Ensemble d'amplificateur de climatisation
  • Faisceau de câbles ou connecteur

Mémorisé(e)

(4 s minimum)*

CONSEIL:

Si la température ambiante est d'environ -52,9°C (-63,22°F) maximum, le DTC B1412 peut être enregistré même si le système est normal.

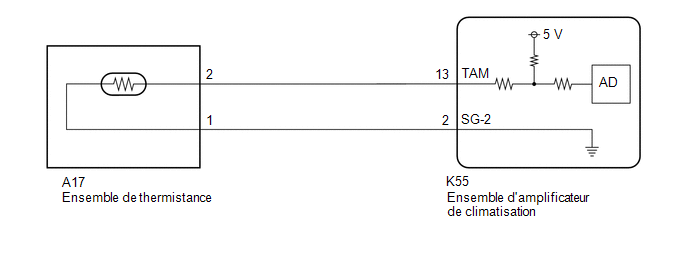

SCHEMA DE CABLAGE

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Ambient Temp Sensor

Ensemble de thermistance

Min.: -23,30°C (-9,94°F)

Max.: 65,95°C (150,71°F)

Température ambiante réelle affichée

-

Body Electrical > Air Conditioner > Data List

Affichage du tester

Ambient Temp Sensor

OK:

La valeur affichée correspond aux spécifications de la colonne des conditions normales.

OK

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

INCORRECT

2.

VERIFIER L'ENSEMBLE DE THERMISTANCE

(a) Déposer l'ensemble de thermistance.

Cliquer ici

(b) Vérifier l'ensemble de thermistance.

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE THERMISTANCE

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE THERMISTANCE - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION)

(a) Débrancher le connecteur K55 d'ensemble d'amplificateur de climatisation.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A17-2 (+) - K55-13 (TAM)

En permanence

En dessous de 1 Ω

A17-1 (-) - K55-2 (SG-2)

En permanence

En dessous de 1 Ω

A17-2 (+) ou K55-13 (TAM) - Autres bornes et masse de carrosserie

En permanence

10 kΩ minimum

A17-1 (-) ou K55-2 (SG-2) - Autres bornes et masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
