Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du témoin de faible pression des pneus
DESCRIPTION
Si l'ECU de détection de pression des pneus et le récepteur détectent un problème, le témoin de faible pression des pneus clignote pendant 1 minute et s'allume, puis le contrôle de pression des pneus est désactivé au même moment. A ce stade, l'ECU enregistre un DTC en mémoire.
Brancher les bornes TC et CG du DLC3 pour faire clignoter le témoin de faible pression des pneus et émettre le DTC.
L'ECU de détection de pression des pneus et du récepteur de détection de pression des pneus, l'envoie un signal de demande d'allumage du témoin à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) via une ligne directe. L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) envoie ensuite le signal à l'ensemble de combiné d'instruments via le système de communication CAN.

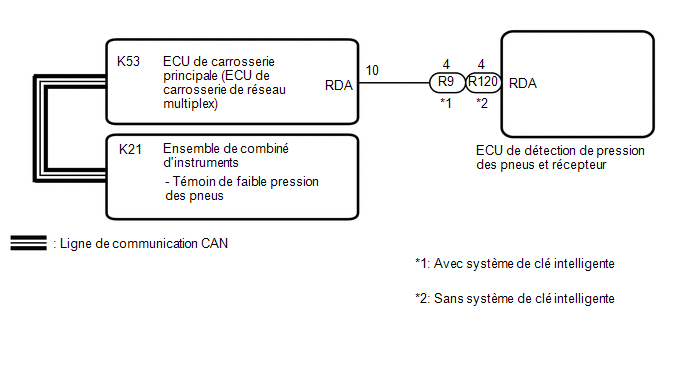

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lors du remplacement de l'ECU de détection de pression des pneus et du récepteur, relever les ID d'émetteur et le numéro des émetteurs (4 ou 5) mémorisés dans l'ancienne ECU à l'aide du Techstream et les noter avant la dépose.
- Il est nécessaire de procéder à une initialisation après l'enregistrement des ID d'émetteur dans l'ECU de détection de pression des pneus après avoir remplacé l'ECU.
PROCEDURE
1. | VERIFIER LES DTC (SYSTEME DE COMMUNICATION CAN) |
(a) Vérifier si les DTC du système de communication CAN sont émis.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis. |
A |
Les DTC sont émis. |
B |
B |
PASSER AU SYSTEME DE COMMUNICATION CAN |
|
2. | VERIFIER L'EMISSION DE DTC (B1247) |
(a) Supprimer les DTC.
Chassis > Tire Pressure Monitor > Clear DTCs(b) Mettre le contacteur d'allumage en position OFF.
(c) Mettre le contacteur d'allumage en position ON.
(d) Vérifier les DTC.
Chassis > Tire Pressure Monitor > Trouble CodesOK:
Le DTC B1247 n'est pas émis.
MAL |
PASSER AU DTC (B1247) |
|
3. | VERIFIER LE FONCTIONNEMENT DU TEMOIN DE FAIBLE PRESSION DES PNEUS (ACTIVE TEST) |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.
(f) Vérifier l'état du témoin de faible pression des pneus à l'aide du Techstream.
Body Electrical > Combination Meter > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Tire Pressure Warning System Indicator |
Témoin de faible pression des pneus |
OFF ou ON | - |
Affichage du tester |
---|
Tire Pressure Warning System Indicator |
OK:
Le témoin de pression de pneus s'allume et s'éteint selon le fonctionnement du Techstream.
OK |
REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR |
MAL |
PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES |
