COMMENT UTILISER LA RECHERCHE DE PANNES
DEROULEMENT DE L'OPERATION
CONSEIL:
Effectuer la recherche de pannes conformément à la procédure indiquée ci-dessous. Ce qui suit est une description de la procédure de base pour la recherche de pannes. Confirmer la procédure de recherche de pannes à suivre pour le circuit concerné avant d'entreprendre la recherche de pannes.
1. VEHICULE AMENE A L'ATELIER
2. ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT
(a) Demander au client de décrire les conditions de conduite et les conditions extérieures dans lesquelles le problème s'est produit.
3. VERIFIER LA TENSION DE LA BATTERIE
(a) Mesurer la tension de la batterie.
Tension standard:
11 à 14 V
Si la tension est inférieure à 11 V, recharger ou remplacer la batterie avant de passer au point suivant.
4. CONFIRMATION DU SYMPTOME ET VERIFICATION DES DTC (ET DES DONNEES D'ARRET SUR IMAGE)
(a) Vérifier visuellement les faisceaux de câbles, les connecteurs et les fusibles pour rechercher d'éventuelles coupures ou d'éventuels courts-circuits.
(b) Faire monter le moteur en température jusqu'à sa température normale de fonctionnement.
(c) Confirmer les symptômes du problème et les conditions puis vérifier les DTC.
Résultat:
Résultat | Passer au point |
---|---|
Les DTC sont émis | Passer au point 5 |
Les DTC ne sont pas émis |
Passer au point 6 |
5. TABLEAU DES DTC
(a) Déterminer les DTC émis dans le tableau des DTC. Consulter la colonne "Organe incriminé" pour obtenir la liste des circuits et/ou pièces potentiellement défectueux.
Résultat:
Passer au point |
---|
Passer au point 7 |
6. TABLEAU DES SYMPTOMES DE PROBLEMES
(a) Déterminer les symptômes de problèmes dans le tableau des symptômes de problèmes. Consulter la colonne "Organe incriminé" pour obtenir la liste des circuits et/ou pièces potentiellement défectueux.
7. VERIFICATION DES CIRCUITS OU DES PIECES CONSTITUTIVES
(a) Identifier le circuit ou la pièce défectueux.
8. REGLER, REPARER OU REMPLACER
(a) Régler, réparer ou remplacer le circuit ou les pièces constitutives défectueux.
9. TEST DE CONFIRMATION
(a) Une fois le réglage, les réparations ou le remplacement des pièces constitutives complètement terminés, s'assurer que le dysfonctionnement ne se présente plus. Si le dysfonctionnement ne se représente plus, effectuer un test de confirmation de bon fonctionnement des conditions de conduite et des conditions extérieures semblables à celles dans lesquelles le problème s'est présenté la première fois.
(b) FIN
ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT
CONSEIL:
Quoi |
Modèle du véhicule, nom du système |
Quand |
Date, heure, fréquence d'apparition |
Où |
Conditions de route |
Quelles étaient les conditions? |
Conditions de conduite, conditions atmosphériques |
Comment cela s'est-il produit? |
Symptômes du problème |
CONFIRMATION DU SYMPTOME ET CODE DE DIAGNOSTIC
CONSEIL:
Le système de diagnostic du véhicule remplit plusieurs fonctions.
Ces fonctions permettent de cerner le problème et d'effectuer une recherche de pannes efficace. Les fonctions de diagnostic sont intégrées aux systèmes suivants du véhicule.
Système |
Confirmation du symptôme et code de diagnostic |
||||
---|---|---|---|---|---|
Vérification DTC (mode normal) |
Vérification DTC (mode de vérification) |
Mode de vérification de capteur / Mode test (vérification du signal d'entrée) |
Data List |
Active Test |
|
Système SFI (A25A-FKS) |
○ |
○ |
- |
○ |
○ |
Système SFI (2GR-FKS) |
○ |
○ |
- |
○ |
○ |
Système d'allumage (A25A-FKS) |
- |
- |
- |
- |
- |
Système d'allumage (2GR-FKS) |
- |
- |
- |
- |
- |
Système de carburant (A25A-FKS) |
- |
- |
- |
- |
- |
Système de carburant (2GR-FKS) |
- |
- |
- |
- |
- |
Système antipollution (A25A-FKS) |
- |
- |
- |
- |
- |
Système antipollution (2GR-FKS) |
- |
- |
- |
- |
- |
Système d'admission (A25A-FKS) |
- |
- |
- |
- |
- |
Système d'admission (2GR-FKS) |
- |
- |
- |
- |
- |
Système de ventilateur de refroidissement (A25A-FKS) |
- |
- |
- |
- |
- |
Système de ventilateur de refroidissement (2GR-FKS) |
- |
- |
- |
- |
- |
Système de démarrage (A25A-FKS) |
- |
- |
- |
- |
- |
Système de démarrage (2GR-FKS) |
- |
- |
- |
- |
- |
Système de régulateur de vitesse |
○ |
- |
- |
○ |
○ |
Système de régulateur de vitesse dynamique à radar |
○ |
- |
- |
○ |
○ |
Système de caméra de reconnaissance avant |
○ |
- |
- |
○ |
○ |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
○ |
- |
- |
○ |
○ |
Système de boîte-pont automatique (UA80E) |
○ |
○ |
- |
○ |
○ |
Système de boîte-pont automatique (UB80E) |
○ |
○ |
- |
○ |
○ |
Système de détection de pression des pneus |
○ |
- |
○ |
○ |
○ |
Système de commande de stabilité du véhicule (avec système de frein de stationnement électrique) |
○ |
- |
○ |
○ |
○ |
Système de commande de stabilité du véhicule (sans système de frein de stationnement électrique) |
○ |
- |
○ |
○ |
○ |
Système de frein de stationnement électrique |
○ |
- |
- |
○ |
○ |
Système de direction assistée |
○ |
- |
- |
○ |
- |
Système audio et vidéo |
○ |
- |
- |
○ |
- |
Système de navigation |
○ |
- |
- |
○ |
- |
Système télématique |
○ |
- |
- |
- |
- |
Système de sonar de détection de distance intelligent |
○ |
- |
- |
○ |
○ |
Système d'aide au stationnement intuitif |
○ |
- |
- |
○ |
○ |
Système de moniteur d'aide au stationnement |
○ |
- |
- |
○ |
- |
Système de moniteur de rétrovision |
○ |
- |
- |
- |
- |
Système de moniteur d'angle mort |
○ |
- |
- |
○ |
- |
Système d'écran de vue panoramique |
○ |
- |
- |
○ |
- |
Système d'ouverture de porte de garage |
- |
- |
- |
- |
- |
Système de branchement de sécurité |
○ |
- |
- |
○ |
- |
Système Toyota Entune |
- |
- |
- |
- |
- |
Système de charge (A25A-FKS) |
○ |
- |
- |
○ |
○ |
Système de charge (2GR-FKS) |
○ |
- |
- |
○ |
○ |
Système de communication LIN |
○ |
- |
- |
○ |
- |
Système de communication CAN |
○ |
- |
- |
○ |
- |
Système de verrouillage centralisé des portes |
○ |
- |
- |
○ |
○ |
Système de verrouillage centralisé des portes à distance (avec système de clé intelligente) |
○ |
- |
- |
○ |
○ |
Système de verrouillage centralisé des portes à distance (sans système de clé intelligente) |
- |
- |
- |
○ |
○ |
Système d'avertissement d'oubli de clé |
- |
- |
- |
○ |
○ |
Système de clé intelligente (pour fonction d'ouverture) |
○ |
- |
- |
○ |
○ |
Système de clé intelligente (pour fonction de démarrage) |
○ |
- |
- |
○ |
○ |
Système antidémarrage (sans système de clé intelligente) |
○ |
- |
- |
○ |
○ |
Système antivol |
- |
- |
- |
○ |
○ |
Système d'éclairage (INT) |
- |
- |
- |
○ |
○ |
Système des compteurs et des jauges |
○ |
- |
- |
○ |
○ |
Système de montre de bord |
- |
- |
- |
- |
- |
Système de l'affichage à tête haute |
○ |
- |
- |
○ |
○ |
Système d'airbag |
○ |
○ |
- |
○ |
- |
Système de classification de l'occupant |
○ |
- |
- |
○ |
- |
Système de sécurité préventive |
○ |
- |
- |
○ |
○ |
Système de réglage électrique de siège avant |
- |
- |
- |
- |
- |
Système de chauffage des sièges |
- |
- |
- |
- |
- |
Système de rappel de ceinture de sécurité |
- |
- |
- |
○ |
○ |
Système de climatisation (pour système de climatisation automatique) |
○ |
- |
- |
○ |
○ |
Système de climatisation (pour système de climatisation manuelle) |
○ |
- |
- |
○ |
○ |
Système de charge à distance |
- |
- |
- |
- |
- |
Système de commande de vitre électrique |
○ |
- |
- |
○ |
○ |
Système de désembuage de vitre |
- |
- |
- |
○ |
○ |
Système de toit ouvrant |
○ |
- |
- |
○ |
○ |
Système de toit ouvrant panoramique |
○ |
- |
- |
○ |
○ |
Système d'ouverture de porte du compartiment à bagages |
- |
- |
- |
○ |
○ |
Système d'ouverture de la trappe à carburant |
- |
- |
- |
- |
- |
Système de commande électrique des rétroviseurs |
- |
- |
- |
- |
○ |
Système d'essuie-glace et de lave-glace |
○ |
- |
- |
○ |
○ |
Système d'éclairage (EXT) |
○ |
- |
- |
○ |
○ |
Système d'avertisseur sonore |
- |
- |
- |
- |
○ |
1. VERIFIER LES DTC
2.NOTER LES DTC AFFICHES PUIS LES EFFACER
3. CONFIRMATION DES SYMPTOMES
Résultat:
Résultat | Passer au point |
---|---|
Pas de symptômes | Passer au point 4 |
Symptômes | Passer au point 5 |
4. TEST DE SIMULATION REALISE A L'AIDE DES METHODES DE SIMULATION DE SYMPTOME
5. VERIFIER LES DTC
Résultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
Passer au point 6 |
Les DTC sont émis | RECHERCHER LA PANNE INDIQUEE PAR LE DTC |
6. CONFIRMATION DES SYMPTOMES
Résultat:
Résultat | Passer au point |
---|---|
Symptômes | RECHERCHE DE PANNES POUR CHAQUE SYMPTOME DE PROBLEME |
Pas de symptômes | FIN |
Si un DTC s'affiche au cours de la vérification initiale du code de diagnostic, cela peut être l'indice que la panne s'est produite dans un faisceau de câbles ou dans un connecteur de ce circuit par le passé. Vérifier le faisceau de câbles et les connecteurs.
Si des symptômes de problèmes sont détectés, mais qu'aucun autre DTC n'a été enregistré après suppression, le problème à l'origine du symptôme provient d'un élément qui n'intervient pas dans l'enregistrement des DTC (le DTC qui s'est affiché dans la vérification initiale provenait certainement d'une anomalie antérieure ou secondaire).
SIMULATION DE SYMPTOMES
CONSEIL:
Le cas le plus difficile que l'on puisse rencontrer au cours d'une recherche de pannes est l'absence de symptômes. Dans une telle situation, il faut procéder à une analyse très minutieuse du problème exposé par le client. Il faut ensuite reproduire les conditions de conduite et les conditions extérieures dans lesquelles le problème est apparu dans le véhicule du client. Quelle que soit la compétence ou l'expérience du technicien, la recherche de pannes sans confirmation des symptômes d'un problème provoquera l'omission de réparations importantes et entraînera des erreurs ou des retards.
Exemple:
Si une anomalie ne se produit que lorsque le moteur est froid, ou est due à des vibrations provenant des inégalités de la route, il est impossible de cerner le problème tant que les symptômes sont vérifiés avec le véhicule à l'arrêt ou lorsque le mmoteur est monté en température. Les vibrations, la chaleur ou une infiltration d'eau (humidité) sont difficiles à reproduire. Les tests de simulation de symptômes suivants sont des substituts efficaces des conditions réelles et peuvent être appliqués à un véhicule à l'arrêt. Points importants à retenir au cours des tests de simulation des symptômes de problème:
Au cours des tests de simulation, les symptômes de problème doivent être confirmés, tout comme la zone ou les pièces défaillantes. Il faut d'abord cerner les circuits susceptibles de présenter des problèmes en fonction des symptômes. Brancher ensuite le tester et procéder aux tests de simulation des symptômes en déterminant si le circuit contrôlé est défectueux ou non. Confirmer également les symptômes du problème. Se reporter au tableau des symptômes de problèmes relatif à chacun des systèmes pour cerner avec précision les causes potentielles du dysfonctionnement.
Afin de reproduire les DTC, il est nécessaire de satisfaire aux conditions de détection du DTC concerné.

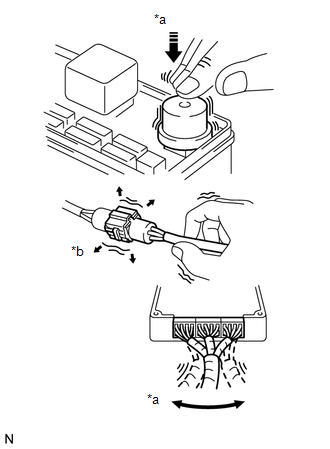

(a) METHODE DE VERIFICATION PAR VIBRATIONS: Lorsque le problème semble dû à des vibrations.
*a | Faire vibrer légèrement |
*b | Secouer légèrement |
(1) PIECES CONSTITUTIVES OU CAPTEURS
Faire vibrer légèrement avec le doigt la pièce ou le capteur susceptible d'être à l'origine du problème et vérifier si le dysfonctionnement se produit.
REMARQUE:
Si les relais sont soumis a de fortes vibrations, ceux-ci risquent de s'ouvrir.
(2) CONNECTEURS
Secouer légèrement le connecteur verticalement et horizontalement.
(3) FAISCEAU DE CABLES
Secouer légèrement le faisceau de câbles verticalement et horizontalement.
CONSEIL:
Le joint du connecteur et le point d'appui des vibrations sont les principales zones à vérifier minutieusement.
(b) METHODE DE VERIFICATION PAR LA CHALEUR: Lorsqu'un dysfonctionnement semble se produire quand la zone concernée est soumise à la chaleur.
(1) Chauffer l'organe soupçonné de défaillance avec un sèche-cheveux électrique ou un appareil similaire. Vérifier si le problème apparaît.
REMARQUE:

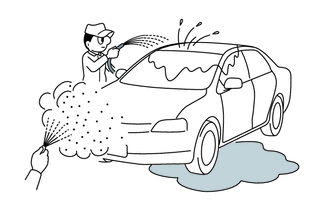

(c) METHODE DE VERIFICATION PAR ASPERSION D'EAU: Lorsqu'un problème semble se produire par temps de pluie ou en présence d'un taux d'humidité élevé.
(1) Asperger le véhicule d'eau et vérifier si le dysfonctionnement se produit.
REMARQUE:
CONSEIL:
Si le véhicule présente ou a présenté des problèmes d'infiltration d'eau, ceux-ci peuvent avoir endommagé l'ECU ou les branchements. Chercher des traces de corrosion ou des courts-circuits. Agir avec précaution pendant les essais par aspersion d'eau.

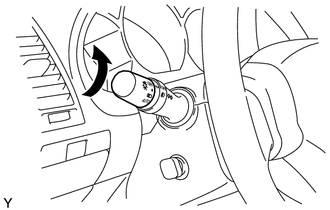

(d) METHODE DE VERIFICATION PAR CHARGE ELECTRIQUE ELEVEE: Lorsque le dysfonctionnement semble se présenter lors de l'application d'une charge électrique élevée.
(1) Allumer la soufflante de chauffage, les phares, le désembueur de lunette arrière et appliquer toutes les autres charges électriques. Vérifier si le dysfonctionnement se reproduit.
TABLEAU DES CODES DE DIAGNOSTIC
Rechercher les codes de diagnostic (DTC) émis (à partir des vérifications des DTC) dans le tableau des codes de diagnostic de la section correspondante. Utiliser le tableau pour déterminer l'organe incriminé et la procédure de vérification appropriée. Une description de chacune des colonnes du tableau est indiquée dans le tableau ci-dessous.
Elément | Description |
---|---|
N° de DTC | Indique le code de diagnostic. |
Objet de la détection | Indique le système posant un problème ou les détails le concernant. |
Condition de détection du DTC | Indique l'état où un DTC est enregistré. |
Organe incriminé | Indique les organes susceptibles d'être à l'origine du problème. |
Lien | Indique la page où se trouvent la procédure de vérification de chaque circuit ou donne des instructions pour exécuter la vérification et la réparation. |
TABLEAU DES SYMPTOMES DE PROBLEMES
Si aucun DTC n'est émis mais que le problème persiste, se reporter au tableau des symptômes des problèmes. Le tableau ci-dessous présente les circuits et les pièces susceptibles d'être à l'origine du symptôme. Les organes incriminés sont classés par ordre de probabilité. Une description de chacune des colonnes du tableau est donnée dans le tableau ci-dessous.
CONSEIL:
Dans certains cas, le système de diagnostic ne permet pas de détecter le problème même lorsqu'un symptôme se manifeste. Il est possible que le problème se produise en dehors de la zone de détection du système de diagnostic ou dans un système entièrement différent.
Elément | Description |
---|---|
Symptôme | - |
Organe incriminé | Indique le circuit ou la pièce à vérifier. |
Lien | Indique la page où se trouve la procédure de vérification. |
VERIFICATION
Une description des principaux points de vérification des zones incriminées est fournie dans le tableau ci-dessous.
Elément | Description |
---|---|
Description | Explique le rôle principal et le fonctionnement du circuit ou du système et de ses pièces constitutives. |
N° de DTC, condition de détection du DTC et zone incriminée |
Indique les codes de diagnostic, les conditions de détection du DTC et les zones susceptibles d'être à l'origine du dysfonctionnement. |
Schéma de câblage | Indique le schéma de câblage du circuit ou du système. Ce schéma peut être utilisé avec le schéma de câblage électrique pour bien comprendre le circuit. Les couleurs des fils sont indiquées à l'aide de codes alphabétiques. B = noir, L = bleu, R = rouge, BR = brun, LG = vert clair, V = violet, G = vert, O = orange, W = blanc, GR = gris, P = rose, Y = jaune, SB = bleu ciel La première lettre indique la couleur de fond du fil et la deuxième lettre indique la couleur des rayures. |
Procédure | Indique la procédure pour savoir si le circuit est normal ou pas mais également pour déterminer si le problème se situe au niveau des capteurs, des actionneurs, des faisceaux de câbles ou de l'ECU. |
Schéma du connecteur de l'ECU pendant la vérification |
Indique si le connecteur vérifié est branché ou débranché. Les branchements du tester électrique sont indiqués par (+) ou (-) après le nom de la borne. Concernant les vérifications entre un connecteur et la masse de carrosserie, les informations concernant la masse ne sont pas présentées dans le schéma. |
