Toyota Camry Manuel de réparation XV50 (2011–2019): Coupure dans le circuit du contacteur des feux stop (C1249)
DESCRIPTION
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit les signaux d'ensemble de contacteur des feux stop et les utilise pour déterminer si les freins sont actionnés. Des DTC peuvent être enregistrés dans l'une des situations suivantes:
- Ensemble de contacteur des feux stop bloqué par un dysfonctionnement.
- Les pédales d'accélérateur et de frein sont enfoncées simultanément.*
CONSEIL:
*: Il se peut que l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) enregistre ce DTC en cas de détection d'un dysfonctionnement au niveau de l'évaluation a eu lieu bloqué (e) en position ON lorsque la pédale d'accélérateur et la pédale de frein sont enfoncées en même temps. Cependant, ceci n'indique pas nécessairement un dysfonctionnement.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
C1249 | Coupure dans le circuit du contacteur des feux stop |
La vitesse du véhicule est de 10 km/h (6 mi/h) minimum, la pédale d'accélérateur est enfoncée, la pression du cylindre principal est de 0,5 MPa (5,09 kgf/cm2, 72 lb/po2) maximum et l'ensemble de contacteur des feux stop est en position ON pendant 60 secondes minimum. |
|

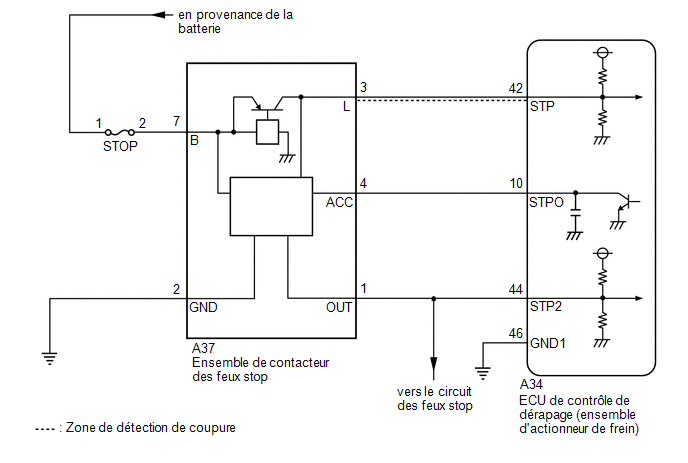

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- En cas de remplacement de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), effectuer la variante d'apprentissage du système et le calibrage du point zéro de capteur d'accélération.
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (BS1 VOLTAGE VALUE) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.
Chassis > ABS/VSC/TRAC/EPB > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
BS1 Voltage Value | Valeur de tension +BS |
Min.: 0,00 V, Max.: 20,00 V |
- | Change proportionnellement à la tension de la batterie |
Affichage du tester |
---|
BS1 Voltage Value |
(d) Noter la valeur de la tension +BS.
CONSEIL:
La valeur de la tension +BS notée est utilisée au cours d'une étape ultérieure.
|
2. |
VERIFIER LE FONCTIONNEMENT DE LA PEDALE DE FREIN ET LA PEDALE D'ACCELERATEUR |
(a) Interroger le client pour vérifier si les pédale ont été enfoncées en même temps ou lorsque le véhicule roulait ou lors d'un freinage.
OK:
Les pédales n'étaient pas enfoncées en même temps.
CONSEIL:
Il se peut que l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) enregistre ce DTC en cas de détection d'un dysfonctionnement au niveau de l'évaluation a eu lieu bloqué (e) en position ON lorsque la pédale d'accélérateur et la pédale de frein sont enfoncées en même temps.
Si les pédales ont été enfoncées en même temps, veiller à effacer les DTC, car il ne s'agit pas d'un dysfonctionnement.
MAL | PASSER AU POINT 7 |
|
3. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
(a) Vérifier l'ensemble de contacteur des feux stop.
Cliquer ici
OK:
L'ensemble de contacteur des feux stop est normal.
MAL | REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
4. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STOP LIGHT SWITCH ASSEMBLY) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.
Chassis > ABS/VSC/TRAC/EPB > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Stop Light SW | Ensemble de contacteur des feux stop |
ON ou OFF | ON: Pédale de frein enfoncée OFF: Pédale de frein relâchée |
- |
Affichage du tester |
---|
Stop Light SW |
(d) S'assurer que l'affichage de l'ensemble de contacteur des feux stop observé sur le Techstream change selon le fonctionnement de la pédale de frein.
OK:
Le Techstream affiche ON ou OFF avec le fonctionnement de la pédale de frein.
MAL | PASSER AU POINT 6 |
|
5. |
CONFIRMER A NOUVEAU LE DTC |
(a) Supprimer les DTC.
Chassis > ABS/VSC/TRAC/EPB > Clear DTCs(b) Mettre le contacteur du moteur en position OFF.
(c) Faire démarrer le moteur.
(d) Conduire le véhicule et relâcher la pédale de frein à plusieurs reprises pour tester le circuit des feux stop.
(e) Vérifier si le même DTC est émis.
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC C1249 n'est pas émis |
A |
Le DTC C1249 est émis |
B |
A | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
B | REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN |
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE STP) |
(a) Mettre le contacteur du moteur en position OFF. |
|
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
OK:
Le connecteur est correctement branché.

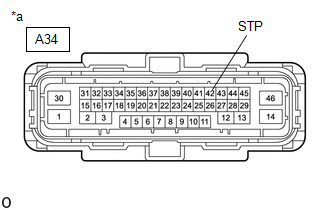

(c) Débrancher le connecteur A34 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.
(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A34-42 (STP) - Masse de carrosserie |
Ensemble de contacteur des feux stop en position ON (pédale de frein enfoncée) |
(+BS x 0,85) à 14 V* |
A34-42 (STP) - Masse de carrosserie |
Ensemble de contacteur des feux stop en position OFF (pédale de frein relâchée) |
En dessous de 1,5 V |
CONSEIL:
*: La valeur de tension minimum varie en fonction de la valeur de tension de borne +BS. La tension minimum est de 85 % minimum de la tension de borne +BS.
OK | REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT STP) |
7. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Chassis > ABS/VSC/TRAC/EPB > Clear DTCsSUIVANT | FIN |
