Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit entre le contacteur de frein "B" et la batterie (P070312)
DESCRIPTION
Le circuit du signal de contacteur des feux stop a pour objet d'empêcher le moteur de caler lorsque les freins sont brusquement actionnés alors que le véhicule roule en condition de blocage.
Lorsque la pédale de frein est enfoncée, l'ensemble de contacteur des feux stop transmet un signal à l'ECM. Ensuite, l'ECM interrompt le fonctionnement de l'embrayage de blocage pendant la durée du freinage.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P070312 | Court-circuit entre le contacteur de frein "B" et la batterie |
Toutes les conditions suivantes sont remplies (logique de détection à 2 cycle(s)):
|
| S'active |
DTC enregistré | Code SAE: P0724 |
DESCRIPTION DU CONTROLE
Ce DTC indique que le contacteur des feux stop reste en position ON. Lorsque le contacteur des feux stop reste en position ON pendant la conduite "démarrages et arrêts fréquents", l'ECM interprète cela comme un dysfonctionnement au niveau de l'ensemble de contacteur des feux stop, allume le MIL et enregistre ce DTC. Le véhicule doit rouler (à 30 km/h (19 mi/h) minimum) et s'arrêter (moins de 3 km/h (2 mi/h)) à 5 reprises pendant 2 cycles de conduite consécutifs pour que ce DTC soit enregistré.
PROCEDURE DE CONTROLE
DTC correspondants | P0724: Contacteur des feux stop/Vérifier l'entrée du contacteur |
Capteurs / Pièces constitutives requis |
Ensemble de contacteur des feux stop |
Fréquence de fonctionnement | En permanence |
Durée | DEMARRAGE et ARRET 5 fois |
Fonctionnement MIL | 2 cycle(s) de conduite |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contacteur des feux stop reste en position ON alors que le véhicule roule et s'arrête à 5 reprises.
Les ARRETS et DEMARRAGES sont définis comme suit:
Le contrôle se fait si les DTC suivants ne sont pas enregistrés |
Néant |
GO (vitesse du véhicule de 30 km/h (18,65 mi/h) minimum) |
Une fois |
STOP (vitesse du véhicule en dessous de 3 km/h (1,86 mi/h)) |
Une fois |
Tension de la batterie |
8 V minimum |
Contacteur du moteur |
ON (IG) |
Démarreur |
OFF |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Contacteur des feux stop | ON |
PERIODE TEST DE CONFIRMATION
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
CONSEIL:
- Une fois les réparations terminées, effacer les DTC, puis vérifier si le véhicule est revenu à l'état normal en exécutant la procédure de vérification All Readiness suivante.
- Au moment d'effacer les DTC permanents, se reporter à la procédure Effacer les DTC permanents.
Cliquer ici
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur du moteur en position ON (IG) et allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur du moteur en position OFF et attendre 2 minutes minimum.
- Mettre le contacteur du moteur en position ON (IG) et allumer le Techstream.
- Faire démarrer le moteur.
- Répéter cette procédure 5 fois de suite [*1]:
- Accélérer le véhicule à 30 km/h (19 mi/h) minimum, enfoncer la pédale de frein et décélérer le véhicule à 3 km/h (2 mi/h) maximum.
CONSEIL:
[*1]: Procédure d'estimation normale.
La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.
- Accélérer le véhicule à 30 km/h (19 mi/h) minimum, enfoncer la pédale de frein et décélérer le véhicule à 3 km/h (2 mi/h) maximum.
- Arrêter le véhicule.
- Sélectionner les menus suivants: Powertrain / Transmission / Utility / All Readiness.
- Introduire le DTC: P070312.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation révèle NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.
SCHEMA DE CABLAGE
Se reporter à Système SFI, DTC P05042B.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Effectuer le cycle de détection universel pour effacer les DTC permanents.
Cliquer ici
- Effectuer l'enregistrement et/ou l'initialisation lorsque les pièces associées à la boîte-pont automatique sont remplacées.
Cliquer ici
DATA LIST
REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas se baser uniquement sur ces valeurs de référence pour déterminer si une pièce est défectueuse ou non.
CONSEIL:
La Data List du Techstream permet de relever les valeurs ou l'état des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure où des conditions ou des signaux intermittents peuvent être identifiés préalablement au déplacement des pièces ou des câblages. Relever la Data List lors de la recherche de pannes permet de gagner du temps au cours du diagnostic.
(a) Faire monter le moteur en température.
(b) Mettre le contacteur du moteur en position OFF.
(c) Brancher le Techstream sur le DLC3.
(d) Mettre le contacteur du moteur en position ON (IG).
(e) Allumer le Techstream.
(f) Sélectionner les menus suivants: Powertrain / Transmission / Data List / Stop Light SW.
(g) Relever la Data List en suivant les indications du Techstream.
Powertrain > Transmission > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Stop Light SW | Position du contacteur des feux stop |
ON ou OFF |
| - |
Affichage du tester |
---|
Stop Light SW |
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Transmission / Data List / Stop Light SW.
(e) Relever la Data List en suivant les indications du Techstream.
Powertrain > Transmission > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Stop Light SW | Position du contacteur des feux stop |
ON ou OFF |
|
Affichage du tester |
---|
Stop Light SW |
Résultat:
Résultat | Passer au point |
---|---|
La valeur de la data list est normale |
A |
La valeur de la data list n'est pas normale |
B |
A |
SIMULATION DE SYMPTOMES ET VERIFICATION DES DTC |
|
2. | VERIFIER L'INSTALLATION DE L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
(a) Vérifier l'état de pose de l'ensemble de contacteur des feux stop.
Cliquer ici
OK:
L'ensemble de contacteur des feux stop est correctement reposé.
MAL |
REPOSER CORRECTEMENT L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
3. | VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
(a) Vérifier l'ensemble de contacteur des feux stop.
Cliquer ici
MAL |
REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
4. | VERIFIER LA TENSION DE BORNE (TENSION STP) |

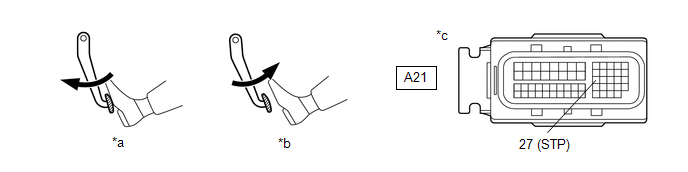

(a) Débrancher le connecteur A21 ECM.
*a | Pédale de frein enfoncée |
*b | Pédale de frein relâchée |
*c | Vue avant du connecteur côté faisceau de câbles (vers l'ECM) | - |
- |
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
A21-27 (STP) - Masse de carrosserie |
Pédale de frein relâchée |
En dessous de 1,5 V |
Pédale de frein enfoncée |
7,5 à 14 V |
CONSEIL:
S'il y a un court-circuit dans le circuit de la borne STP, il y a peut-être un dysfonctionnement dans le circuit d'une ECU connectée.
MAL |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DES FEUX STOP - ECM) |
|
5. | REMPLACER ECM |
(a) Remplacer l'ECM.
Cliquer ici
SUIVANT |
PROCEDER A L'ENREGISTREMENT |
