DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (type A)
sans système de moniteur de rétroviseur panoramique:
Cliquer ici
3. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
4. DEPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
6. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2 (type A)

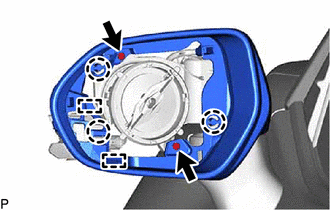

(a) Libérer les 2 griffes et les 2 guides pour déposer le cache de rétroviseur extérieur n° 2. |
|
7. DEPOSER LE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
8. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
9. DEPOSER LE LOGEMENT DE PARE-SOLEIL (type B)

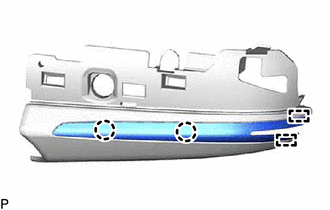

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 2 vis. |
|
(b) Libérer les 3 griffes et les 2 guides pour déposer le logement de pare-soleil.
10. DEPOSER L'ENSEMBLE DE CLIGNOTANT LATERAL (avec clignotant latéral)
Cliquer ici
