Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage
DEMONTAGE
PROCEDURE

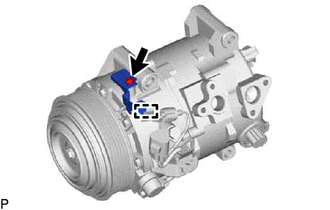

1. DEPOSER LE SUPPORT DE COMPRESSEUR DE REFROIDISSEUR
(a) Libérer l'attache. | |
(b) Déposer la vis et le support de compresseur de refroidisseur.
2. DEPOSER L'ENSEMBLE D'EMBRAYAGE MAGNETIQUE
(a) Fixer l'ensemble de compresseur avec embrayage magnétique dans un étau entre des plaques d'aluminium. | |

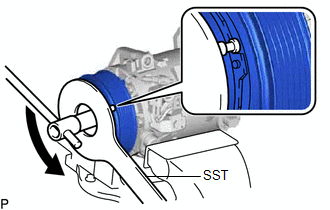

(b) A l'aide du SST, maintenir le moyeu d'embrayage magnétique.
SST: 09985-00270
(c) Déposer le boulon, le moyeu d'embrayage magnétique et la (les) rondelle(s) d'embrayage magnétique.
CONSEIL:
Il n'existe pas un nombre défini de rondelles d'embrayage magnétique utilisées pour régler le jeu de l'embrayage.

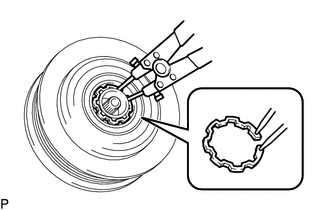

(d) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique et le rotor d'embrayage magnétique. REMARQUE: Veiller à ne pas endommager le joint du roulement lors de la dépose de l'anneau élastique. |
|
(e) Débrancher le connecteur.

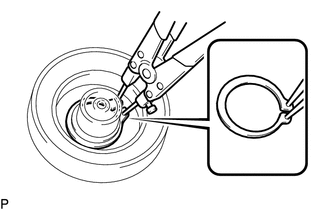

(f) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique et le stator d'embrayage magnétique. | |
