DEMONTAGE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE (fabrication TMMK)

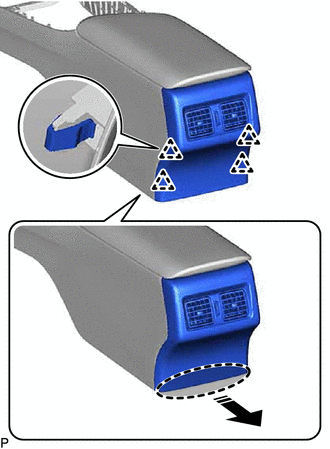

(a) Libérer les 4 agrafes comme indiqué sur le schéma.
![]() |
Placer les mains à cet endroit |
![]() |
Déposer dans ce sens |

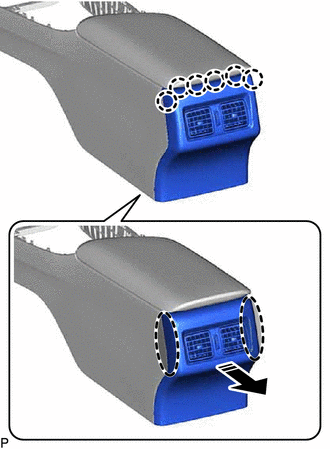

(b) Libérer les 6 griffes pour déposer le sous-ensemble de panneau d'extrémité de console arrière comme indiqué sur le schéma.
![]() |
Placer les mains à cet endroit |
![]() |
Déposer dans ce sens |

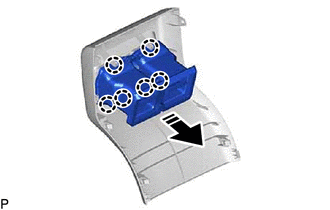

2. DEPOSER L'ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE (fabrication TMMK)
(a) Avec registre:
(1) Libérer les 6 griffes et déposer l'ensemble de registre de boîtier de console comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
3. DEPOSER L'ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE
(a) Libérer les 2 guides. |
|
(b) Déposer l'anneau en E. |
|

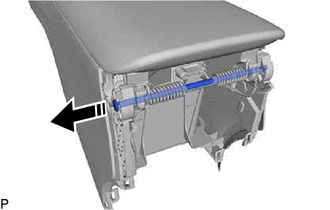

(c) Déposer l'axe de butée de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

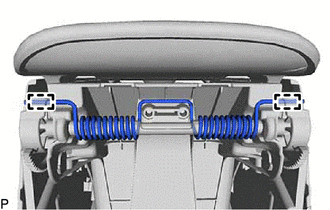

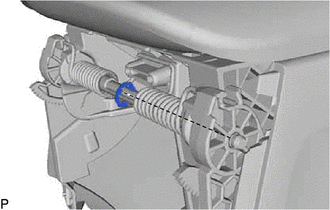

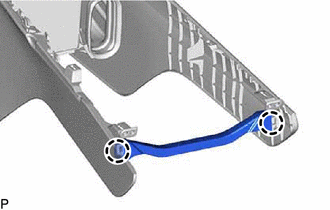

(d) Libérer le guide pour déposer le ressort de support de fixation de boîtier de console du boîtier de console et l'entretoise comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

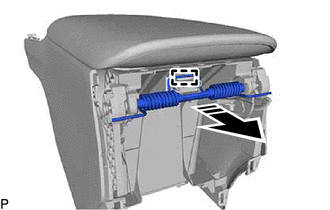

(e) Déposer l'ensemble d'accoudoir de console arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
4. DEPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMC)

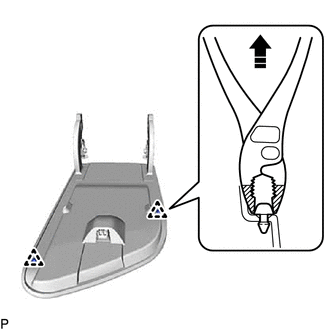

(a) A l'aide d'une pince, libérer les 2 agrafes pour déposer les 2 coussinets de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
CONSEIL:
Passer du ruban adhésif sur les extrémités des pinces avant utilisation.
5. DEPOSER LE PANNEAU DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

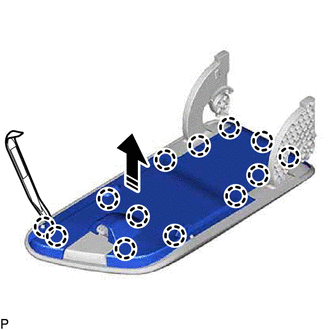

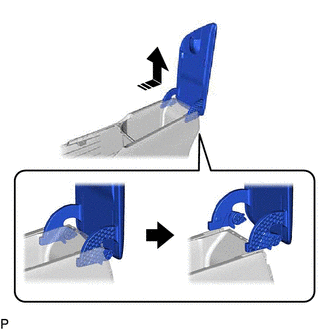

(a) A l'aide d'un extracteur de moulure, libérer les 13 griffes pour déposer le panneau de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
6. DEPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

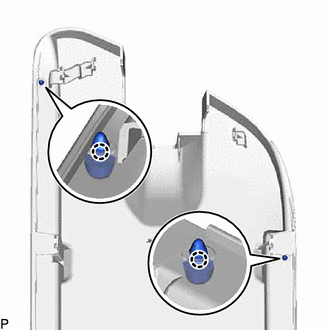

(a) Libérer les 2 griffes pour déposer les 2 coussinets de porte de compartiment de console. |
|
7. DEPOSER LE SOUS-ENSEMBLE DE MECANISME DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

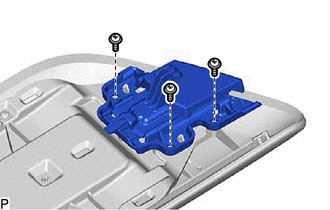

(a) Déposer les 3 vis et le sous-ensemble de verrouillage de porte de compartiment de console. |
|
8. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

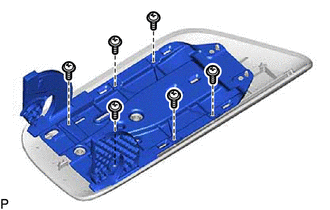

(a) Déposer les 6 vis et le sous-ensemble de porte de compartiment de console. |
|
9. DEPOSER LA DOUILLE DE CHARGEUR USB (avec prise électrique)
Cliquer ici
10. DEPOSER LE DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE (fabrication TMMK)
(a) Libérer les 2 griffes pour déposer la garniture de boîtier de console. |
|

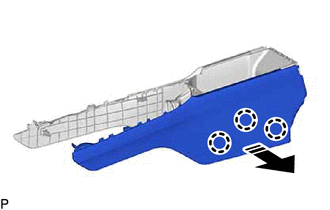

11. DEPOSER LE PANNEAU LATERAL DE BOITIER N° 2 (fabrication TMMK)
(a) Libérer les 3 griffes comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

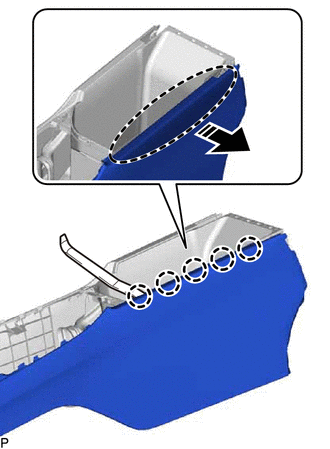

(b) A l'aide d'un extracteur de moulure A, libérer les 5 griffes pour déposer le panneau latéral de boîtier n° 2, comme indiqué sur le schéma.
![]() |
Introduire l'extracteur de moulure à cet endroit |
![]() |
Déposer dans ce sens |

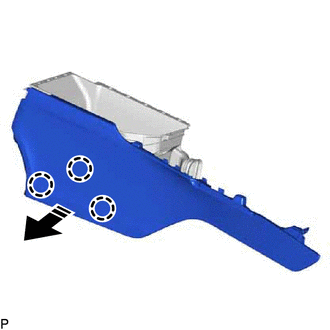

12. DEPOSER LE PANNEAU LATERAL DE BOITIER N° 1 (fabrication TMMK)
(a) Libérer les 3 griffes comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

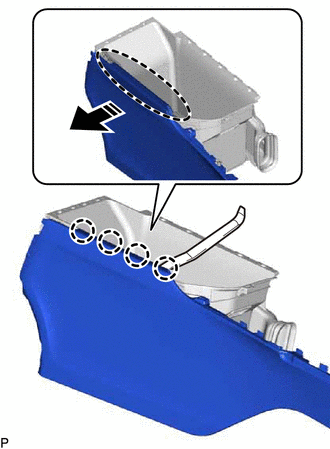

(b) A l'aide d'un extracteur de moulure A, libérer les 4 griffes pour déposer le panneau latéral de boîtier n° 1, comme indiqué sur le schéma.
![]() |
Introduire l'extracteur de moulure à cet endroit |
![]() |
Déposer dans ce sens |
13. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 3 (fabrication TMMK)
(a) Avec registre:
(1) Libérer les 2 griffes. |
|

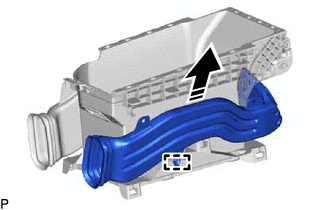

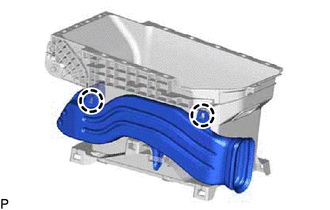

(2) Libérer les griffes pour déposer le dispositif de retenue de boîtier de console n° 3 comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
14. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 2 (fabrication TMMK)
(a) Avec registre:
(1) Libérer les 2 griffes. |
|

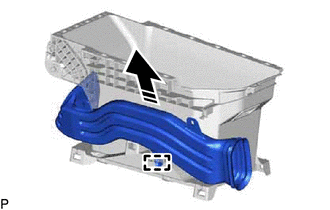

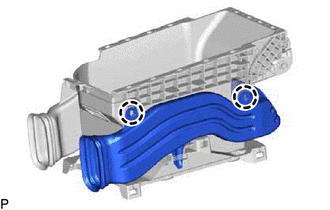

(2) Libérer les griffes pour déposer le dispositif de retenue de boîtier de console n° 2 comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
