Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

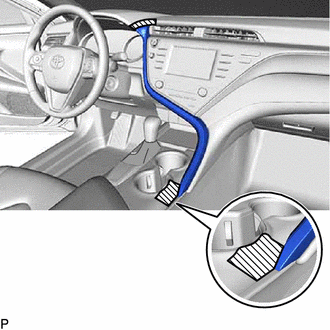

1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1

(a) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.

Ruban adhésif de protection

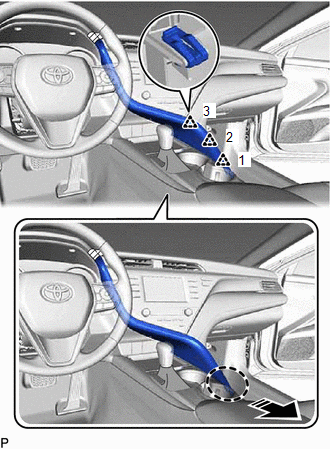

(b) Reposer les 3 agrafes dans l'ordre indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(c) Libérer les 4 agrafes et les 3 guides dans l'ordre indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(d) Débrancher le connecteur pour déposer l'ensemble de combiné d'instruments de protection de combiné d'instruments n° 1.

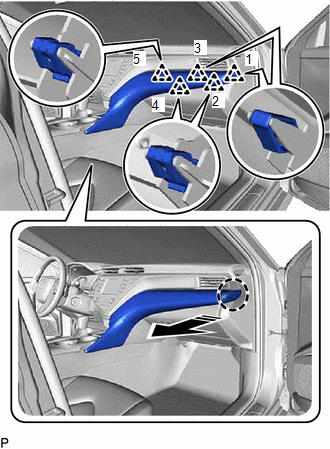

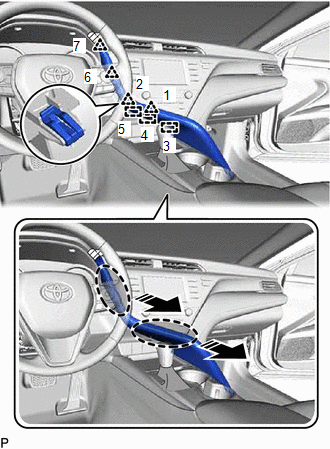

2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2

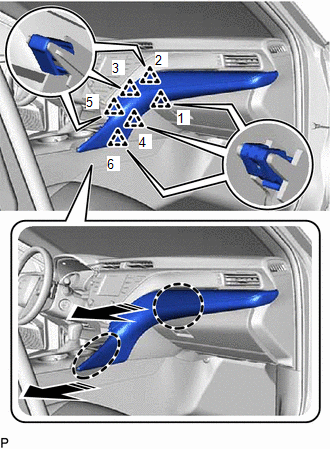

(a) Reposer les 5 agrafes dans l'ordre indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Libérer les 6 agrafes dans l'ordre indiqué sur le schéma pour déposer le sous-ensemble de garnissage de tableau de bord n° 2.

Placer les mains à cet endroit

Déposer dans ce sens

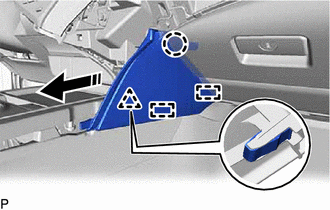

3. DEPOSER LA PLAQUE DE FINITION DE TABLEAU DE BORD

(a) Libérer l'agrafe, la griffe et les 2 guides pour déposer le garnissage de panneau de finition de tableau de bord comme indiqué sur le schéma.

Déposer dans ce sens

4. DEPOSER LE PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD

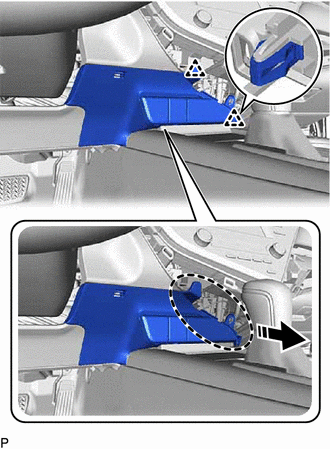

(a) Libérer les 2 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

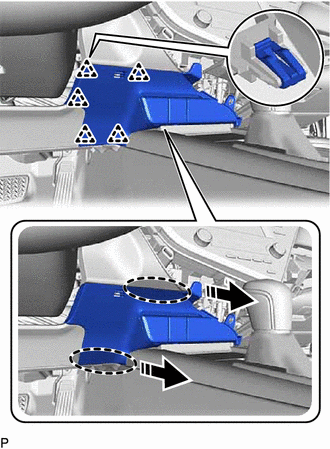

(b) Libérer les 5 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(c) Libérer l'attache.

(d) Débrancher chaque connecteur pour déposer le panneau de finition central inférieur de tableau de bord.

5. DEPOSER LE CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE

pour UB80E:

Cliquer ici

pour UA80E:

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

pour UB80E:

Cliquer ici

pour UA80E:

Cliquer ici

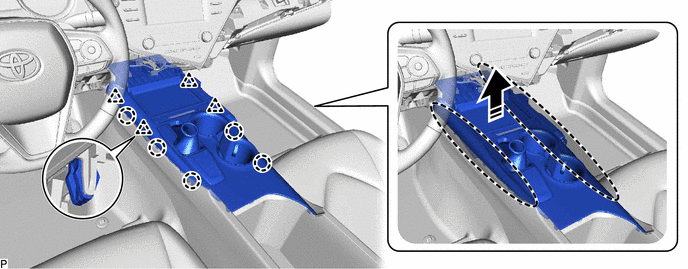

7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE

(a) Placer le levier de changement de vitesse en position N.

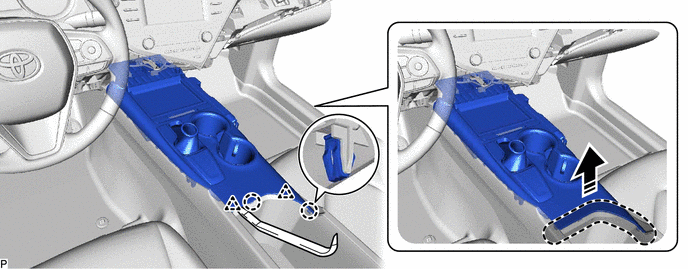

(b) A l'aide d'un extracteur de moulure, libérer les 2 griffes et les 2 agraphes comme indiqué sur le schéma.

Introduire l'extracteur de moulure à cet endroit

Déposer dans ce sens

(c) Libérer les 5 griffes et les 4 agraphes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(d) Libérer l'attache.

(e) Débrancher chaque connecteur pour déposer le sous-ensemble de panneau supérieur de console.

8. DEPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE

pour UB80E:

Cliquer ici

pour UA80E:

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE GARNITURE DE BOITIER DE CONSOLE AVANT

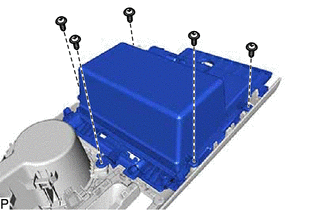

(a) Déposer les 5 vis et le sous-ensemble de garniture de boîtier de console avant.

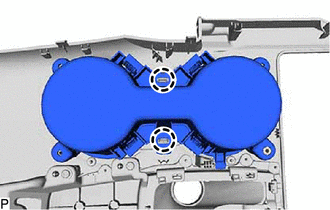

10. DEPOSER LE PORTE-GOBELET DE TABLEAU DE BORD

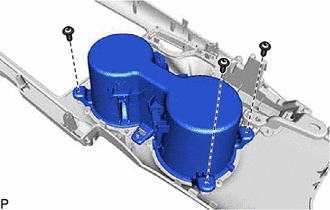

(a) Déposer les 3 vis.

(b) Libérer les 2 griffes pour déposer le porte-gobelet de tableau de bord.

11. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE (fabrication TMC)

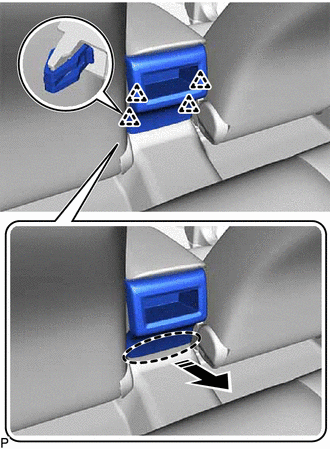

(a) Libérer les 4 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

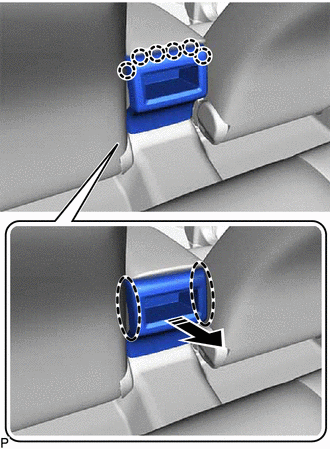

(b) Libérer les 6 griffes pour déposer le sous-ensemble de panneau d'extrémité de console arrière comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

12. DEPOSER LE TAPIS DE BOITIER DE CONSOLE

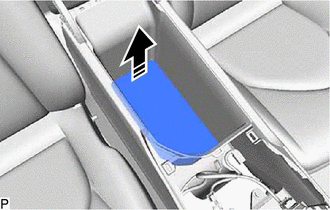

(a) Déposer le boîtier de console arrière comme indiqué sur le schéma.

Déposer dans ce sens

13. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

(a) fabrication TMC:

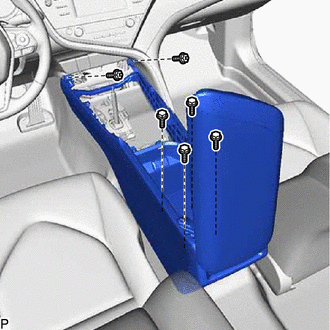

(1) Déposer les 4 boulons, les 2 vis et l'ensemble de boîtier de console.

(b) fabrication TMMK:

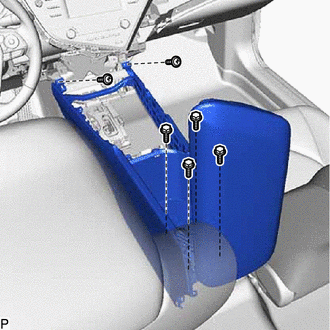

(1) Déposer les 4 boulons, les 2 vis et l'ensemble de boîtier de console.
