Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. DEPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

Cliquer ici

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé.

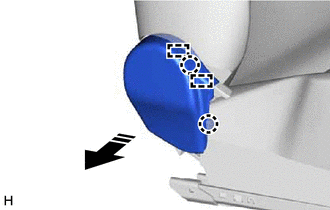

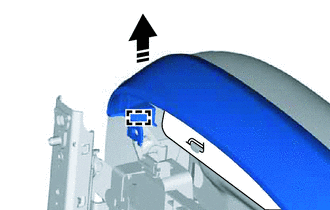

3. DEPOSER LA PROTECTION AVANT D'ASSISE DE SIEGE AVANT GAUCHE

(a) Déposer l'agrafe.

(b) Libérer le guide comme indiqué sur le schéma.

Déposer dans ce sens

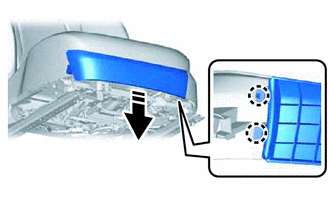

(c) Libérer les 2 griffes comme indiqué sur le schéma.

Déposer dans ce sens

(d) Libérer les 3 guides pour déposer la protection d'assise avant de siège avant gauche.

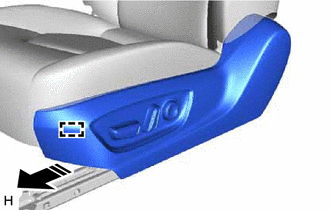

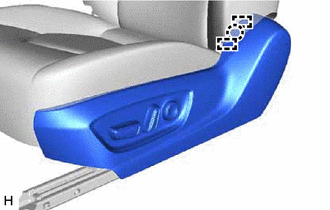

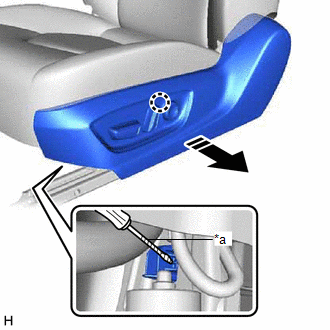

4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 2 griffes.

(b) Libérer la griffe et les 2 guides.

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe puis tirer légèrement la protection d'assise de siège avant gauche comme indiqué sur le schéma.

*a	Ruban adhésif de protection

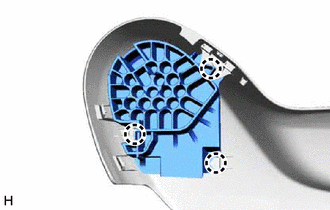

	Déposer dans ce sens

(d) Libérer le guide comme indiqué sur le schéma.

Déposer dans ce sens

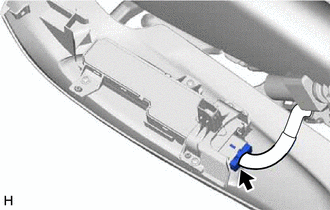

(e) Débrancher le connecteur du contacteur de siège à réglage électrique avant gauche pour déposer la protection d'assise de siège avant gauche.

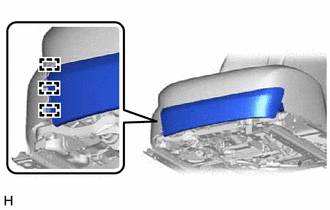

5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

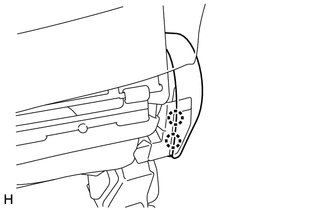

(a) Libérer les 2 griffes.

(b) Libérer les 2 griffes et les 2 guides pour déposer la protection intérieure d'assise de siège avant gauche, comme indiqué sur le schéma.

Déposer dans ce sens

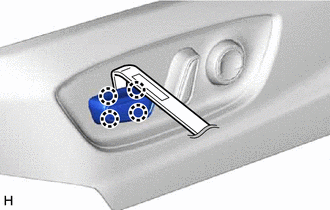

6. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

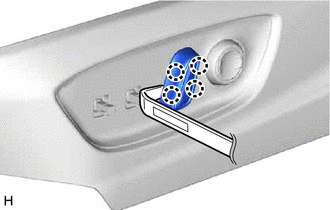

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur de hauteur et de coulissement de siège à réglage électrique.

7. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

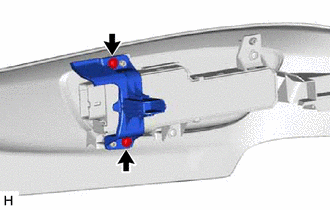

8. DEPOSER LE SUPPORT D'ATTACHE DE PROTECTION DU DISPOSITIF DE REGLAGE DU SIEGE GAUCHE

(a) Déposer les 2 vis et le support d'attache de protection de dispositif de réglage de siège gauche de la protection d'assise de siège avant gauche.

9. DEPOSER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE

Cliquer ici

10. DEPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 3

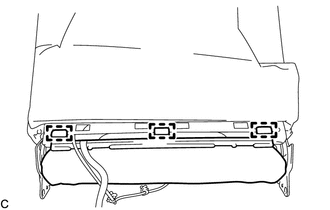

(a) Libérer les 3 griffes pour déposer l'entretoise inférieure de glissière de siège n° 3 de la protection d'assise de siège avant gauche.

11. DEPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 4

(a) Libérer les 3 griffes pour déposer l'entretoise inférieure de glissière de siège n° 4 de la protection d'assise intérieure de siège avant gauche.

12. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Libérer les 2 crochets.

(b) Libérer la griffe et les 4 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant gauche. CONSEIL: Libérer les 4 attaches en premier.

(c) Débrancher le connecteur.

(d) Libérer l'attache.

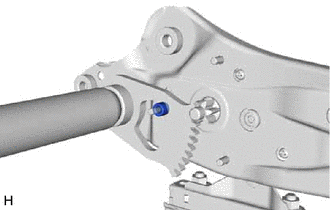

(e) Déposer les 4 boulons.

(f) Libérer les 4 guides pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.

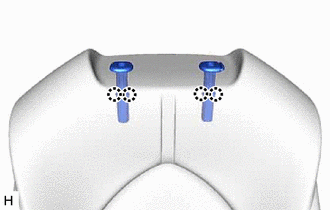

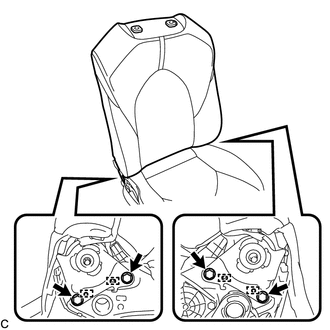

13. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Libérer les 3 crochets.

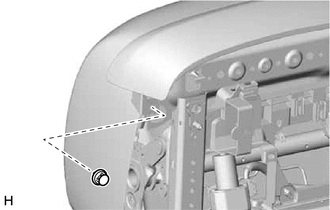

(b) Ouvrir les 2 dispositifs de fixation.

(c) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège avant.

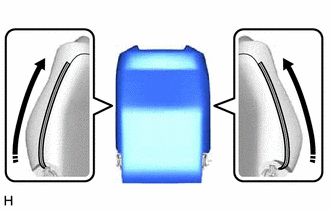

14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.

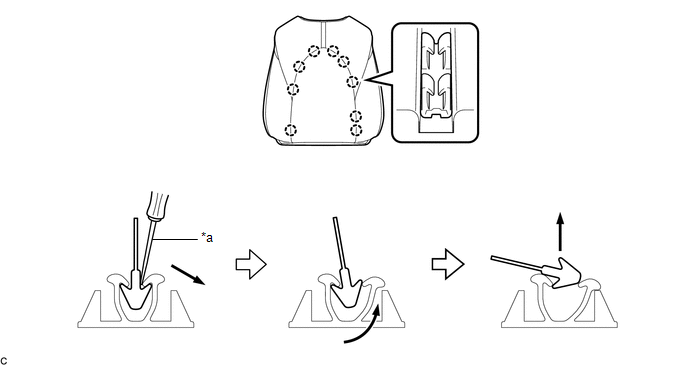

15. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'un tournevis, libérer les 9 griffes et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

16. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT GAUCHE

Cliquer ici

17. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

Cliquer ici

18. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Déposer les 2 protections de bord de dossier de siège avant de l'ensemble de dispositif de réglage de soutien lombaire gauche.

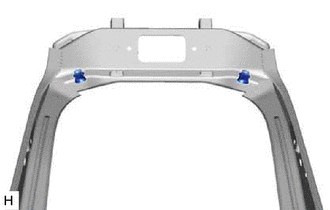

19. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT N° 2

(a) Déposer les 2 crochets de dossier de siège avant n° 2 du sous-ensemble d'armature de dossier de siège avant gauche.

20. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 2

(a) Débrancher chaque connecteur et libérer chaque attache pour déposer le câble de siège avant gauche n° 2.

21. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Libérer les 10 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage de l'ensemble de ressort d'assise de siège avant de type séparé.

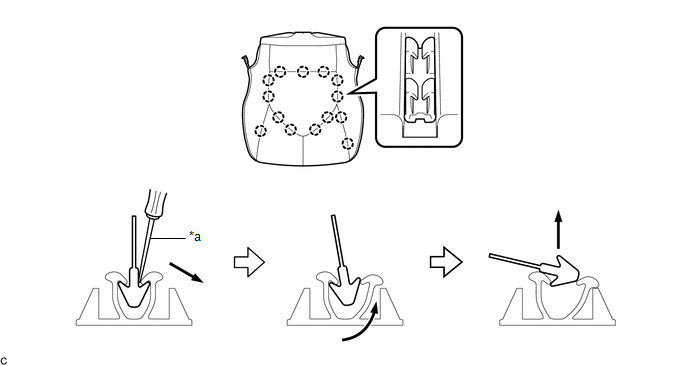

22. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'un tournevis, libérer les 14 griffes et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

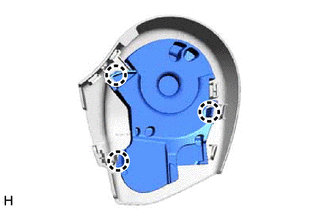

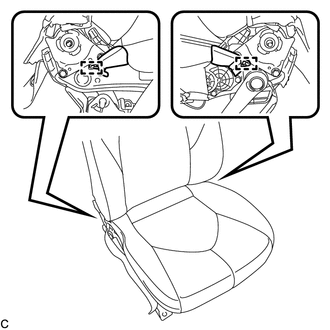

23. DEPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

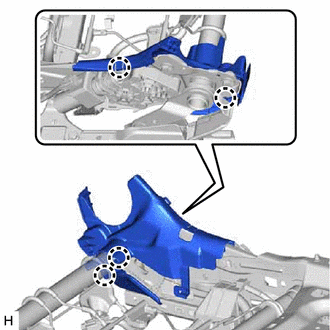

(a) Libérer la griffe.

(b) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège gauche.

24. DEPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

(a) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison droit de siège gauche.

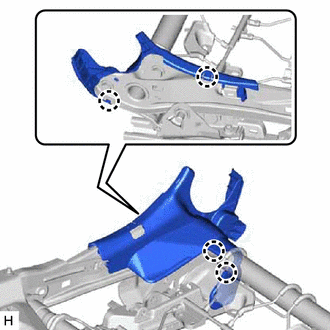

25. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

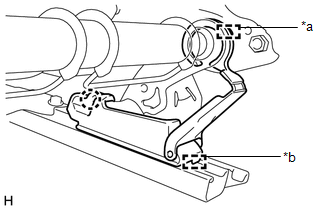

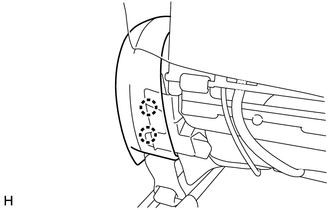

(a) Libérer le crochet.

*a Crochet *b Guide

(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.

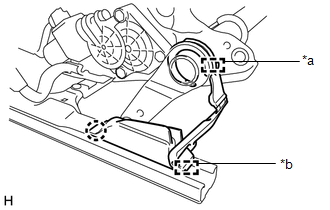

26. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

(a) Libérer le crochet.

*a Crochet *b Guide

(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant droite.

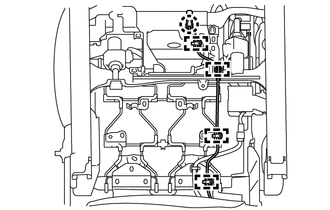

27. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE

(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant gauche.

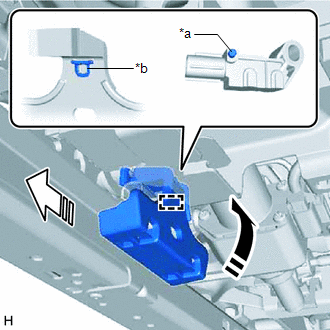

28. DEPOSER LA PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DE SIEGE

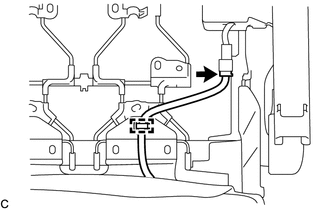

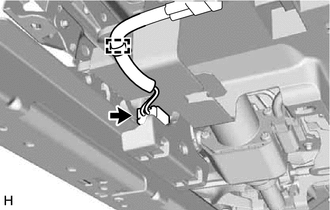

(a) Libérer l'attache et débrancher le connecteur.

(b) Libérer la protection de capteur de position de coulissement de siège de la goupille du capteur d'airbag détectant la position de siège, comme indiqué sur le schéma.

*a	Goupille
*b	Point de prise
	Libérer dans ce sens
	faire coulisser dans ce sens

(c) Faire coulisser la protection de capteur de position de coulissement de siège comme indiqué sur le schéma pour le déposer.

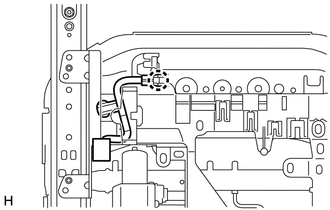

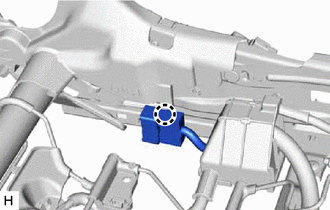

29. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 3

(a) Libérer la griffe pour enlever le câble de siège avant gauche n° 3.

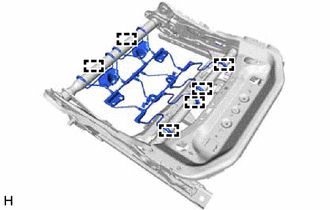

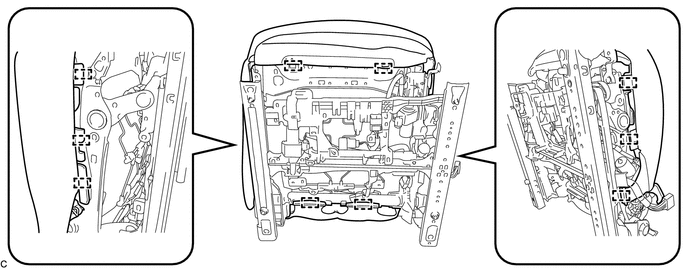

30. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 6 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant gauche de l'ensemble de dispositif de réglage de siège avant gauche.

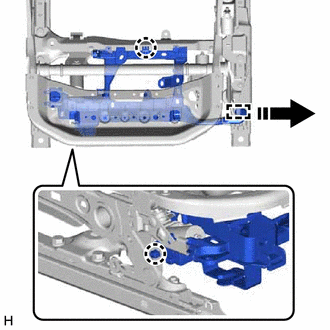

31. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT GAUCHE

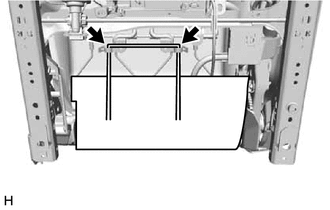

(a) Déposer les 2 vis.

(b) Libérer les 2 griffes.

Déposer dans ce sens

(c) Libérer le guide pour déposer le support de faisceau de câbles d'assise de siège avant gauche, comme indiqué sur le schéma.

32. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

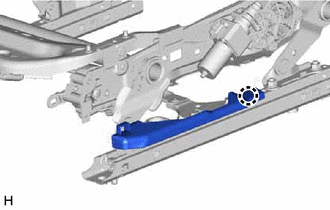

(a) Libérer la griffe.

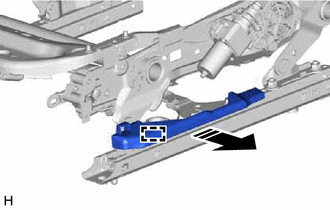

(b) Libérer le guide pour déposer la protection d'assise inférieure de siège avant comme indiqué sur le schéma.

Déposer dans ce sens

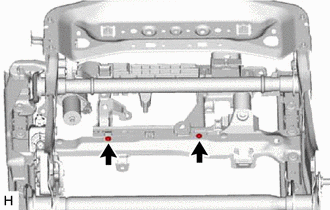

33. DEPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

(a) Déposer l'ensemble de moteur électrique de réglage en hauteur de siège à réglage électrique gauche.

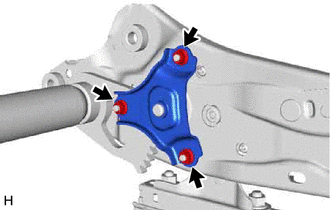

(1) Déposer les 3 écrous et la plaque de dispositif de réglage de siège avant gauche.

(2) Déposer l'entretoise de réglage en hauteur.

(3) Déposer le sous-ensemble de boîtier vertical de siège avant gauche.

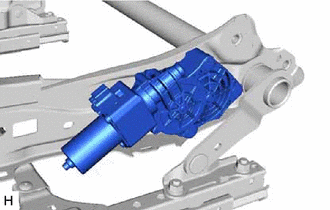

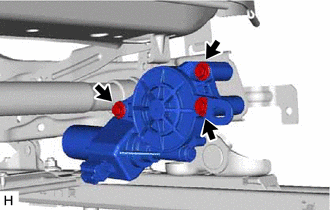

34. DEPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

(a) Déposer les 3 boulons et l'ensemble de moteur d'inclinaison de siège à réglage électrique gauche.
