Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège avant gauche sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
|
ATTENTION:
- Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
REMARQUE:
Si l'ensemble d'airbag de siège avant gauche s'est déployé, remplacer l'ensemble d'airbag de siège avant gauche, le sous-ensemble d'armature de dossier de siège avant gauche, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Déposer l'ensemble d'appuie-tête de siège avant de l'ensemble de siège avant gauche.
3. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT GAUCHE
(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

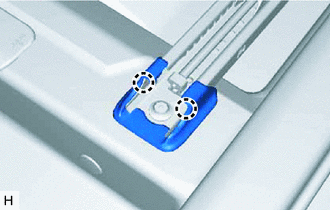

(b) Libérer les 2 griffes pour déposer le cache de support de glissière extérieure de siège avant gauche. |
|
4. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT GAUCHE

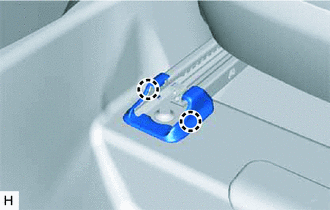

(a) Libérer les 2 griffes pour déposer le cache intérieur de support de glissière de siège avant gauche. |
|
5. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE GAUCHE
(a) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant gauche dans la position avant maximale.

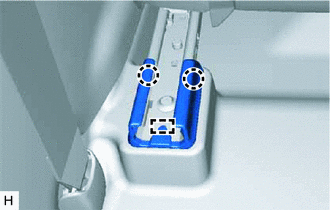

(b) Libérer les 2 griffes et le guide pour déposer le cache de support de glissière extérieure de siège arrière gauche. |
|
6. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE GAUCHE

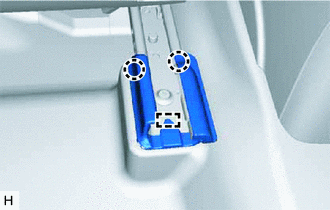

(a) Libérer les 2 griffes et le guide pour déposer le cache intérieur de support de glissière de siège arrière gauche. |
|
7. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

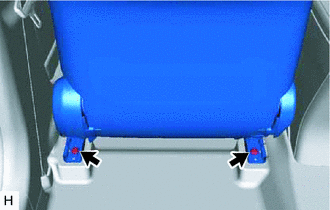

(a) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant gauche. |
|
(b) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

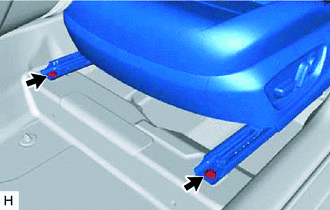

(c) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie avant de l'ensemble de siège avant gauche. |
|
(d) Actionner le bouton de contacteur de coulissement du siège inclinable et déplacer l'arrière du siège à la position verticale.
(e) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position centrale.
(f) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant gauche dans la position la plus haute.
(g) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
(h) Débrancher le connecteur d'ensemble d'airbag de siège avant gauche sous l'ensemble de siège avant gauche.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

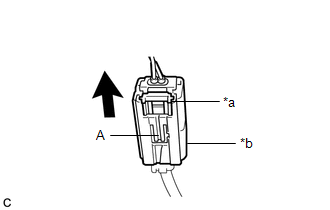

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
Faire coulisser |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
(i) Débrancher chaque connecteur et libérer chaque attache sous l'ensemble de siège avant gauche.

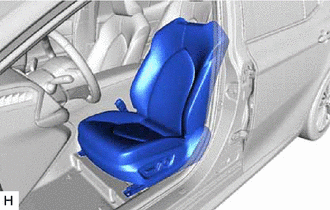

(j) Déposer l'ensemble de siège avant gauche. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
