DEMONTAGE
PROCEDURE

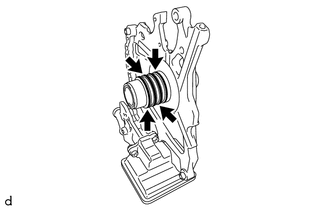

1. DEPOSER LA BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE
| (a) Déposer les 4 bagues d'étanchéité d'huile de tambour d'embrayage de l'ensemble d'axe de stator. |
|

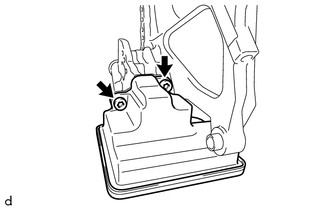

2. DEPOSER L'ENSEMBLE DE CREPINE D'HUILE
| (a) A l'aide d'une clé à douille "TORX" T30, déposer les 2 boulons et l'ensemble de crépine d'huile du sous-ensemble de couvercle de pompe à huile avant. |
|

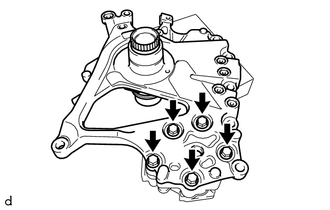

3. DEPOSER L'ENSEMBLE D'AXE DE STATOR
| (a) Déposer les 5 boulons et l'ensemble d'axe de stator du corps de pompe à huile avant. |
|

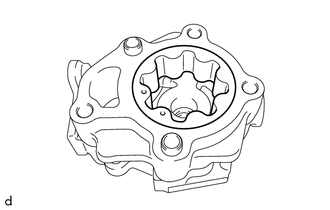

4. DEPOSER LE PIGNON MENANT DE POMPE A HUILE AVANT
| (a) Déposer le pignon menant de pompe à huile avant du corps de pompe à huile avant. |
|

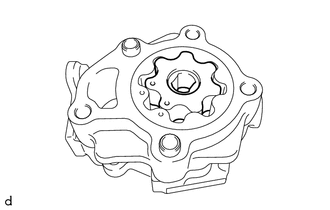

5. DEPOSER LE PIGNON MENE DE POMPE A HUILE AVANT
| (a) Déposer le pignon mené de pompe à huile avant du corps de pompe à huile avant. |
|
6. DEPOSER LE CORPS DE POMPE A HUILE AVANT
| (a) Déposer le corps de pompe à huile avant du sous-ensemble de couvercle de pompe à huile avant. |
|

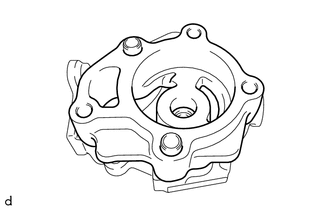

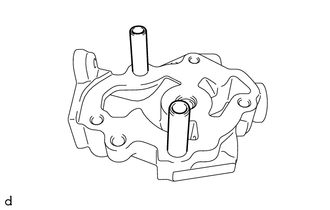

7. DEPOSER LA GOUPILLE ANNULAIRE
| (a) Déposer les 2 goupilles annulaires du sous-ensemble de couvercle de pompe à huile avant. |
|
