DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de colonne de direction sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
système de sonar de détection de distance intelligent*5 | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Capteur d'angle de braquage*1 |
| Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage |
Capteur d'angle de braquage*2 |
Angle mort de braquage (initialiser le système de contrôle de vision panoramique) |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
Capteur d'angle de braquage*3 |
Point mort d'angle de braquage (initialiser le système de sonar de détection de distance intelligent) |
|
|
Ensemble d'actionneur de verrouillage de direction*4 |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
Système de clé intelligente (pour fonction de démarrage) |
|
*1: avec système de moniteur d'aide au stationnement
*2: avec système de moniteur de rétroviseur panoramique
*3: Avec système de sonar de détection de distance intelligent
*4: avec système de clé intelligente
*5: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
3. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
REMARQUE:
Si le sous-ensemble de cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser.
(a) Relâcher le levier de réglage d'inclinaison et de profondeur et étendre et abaisser complètement l'ensemble de colonne de direction.
(b) Verrouiller le levier de réglage d'inclinaison et de profondeur.

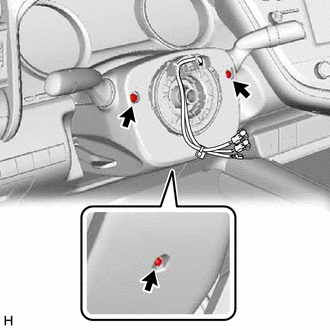

(c) Déposer les 3 vis. | |
Zone de pression | |
Pousser dans ce sens |

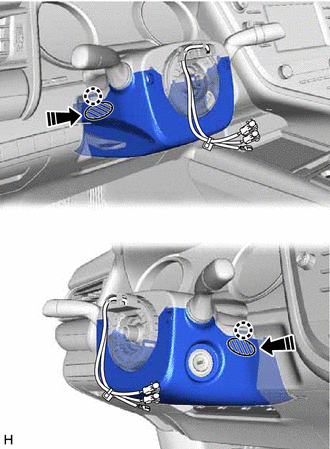

(d) Tout en appuyant sur la zone de pression indiquée sur le schéma afin de libérer les 2 griffes, tirer légèrement le sous-ensemble de cache inférieur de colonne de direction.
6. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

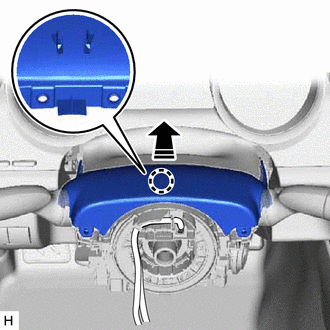

(a) Libérer la griffe et déposer le cache supérieur de colonne de direction.
Détacher dans ce sens |

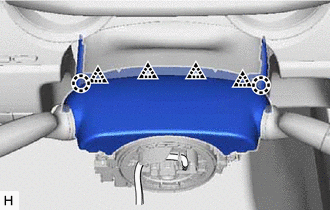

(b) Libérer les 2 griffes et les 4 agrafes pour déposer le cache supérieur de colonne de direction. |
|
7. DEPOSER LA BOBINE DE CLE A TRANSPONDEUR (sans système de clé intelligente)
(a) Débrancher le connecteur. | |
(b) Libérer les 2 griffes et déposer la bobine de clé à transpondeur.
8. DEPOSER L'ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE
REMARQUE:
- Ne pas déposer/poser le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
- Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
- Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
(a) Débrancher chaque connecteur de l'ensemble de contacteur des clignotants et le sous-ensemble de câble en spirale.

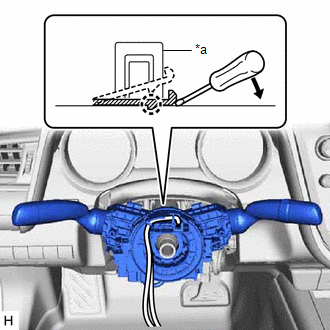

(b) A l'aide d'une pince, étirer l'attache. |
|
(c) Tout en maintenant l'attache étirée, soulever la griffe en utilisant un tournevis pour la libérer, puis déposer l'ensemble de contacteur des clignotants avec le sous-ensemble de câble en spirale de l'ensemble de colonne de direction.
9. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici

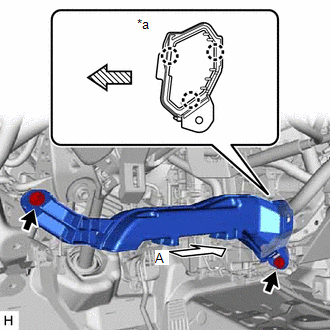

10. DEPOSER LA CONDUITE D'AIR N° 1
(a) Déposer les 2 boulons.
*a | Vue A |
Avant |
(b) Libérer les 3 griffes pour déposer la conduite d'air n° 1.
REMARQUE:
Veiller à ne pas déformer ni endommager le carter inférieur de chauffage de l'ensemble de bloc de climatisation lors de la dépose de la conduite d'air n° 1.
11. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici
12. DETACHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION
Cliquer ici

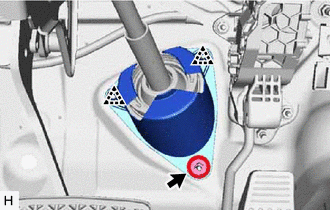

13. DEPOSER LE CACHE D'ORIFICE DE COLONNE DE DIRECTION
(a) Retourner la moquette.
(b) Déposer l'agrafe. | |

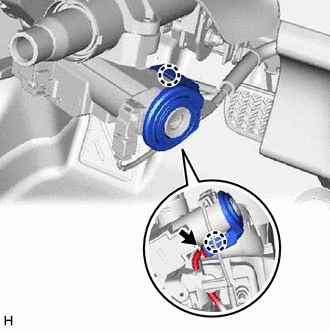

(c) Libérer les 2 agrafes pour déposer le cache d'orifice de colonne de direction.
14. DEPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

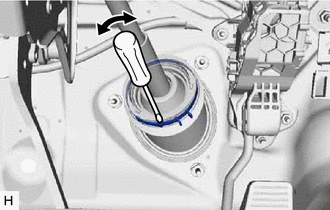

(a) A l'aide d'un tournevis, déserrer l'attache comme indiqué sur le schéma. |
|
(b) Déposer le boulon et faire coulisser l'ensemble d'arbre intermédiaire de direction. REMARQUE: Ne pas déposer l'ensemble d'arbre intermédiaire de direction de l'ensemble de colonne de direction. |
|

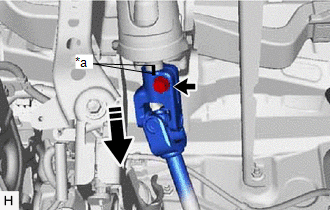

(c) Placer des repères d'alignement sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de colonne de direction.
(d) Déposer l'ensemble d'arbre intermédiaire de direction de l'ensemble de colonne de direction.
15. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
(a) Débrancher chaque connecteur et libérer chaque attache de faisceau de câbles de l'ensemble de colonne de direction.

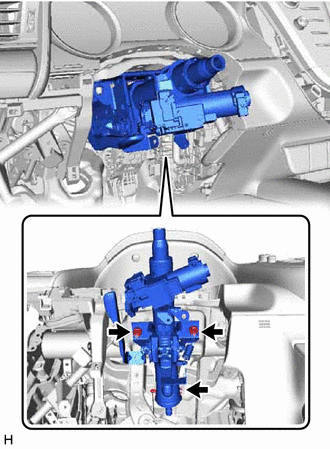

(b) Déposer le boulon, les 2 écrous et l'ensemble de colonne de direction. |
|
