Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant en le soulevant car soulever le bras d'essuie-glace avant par le balai d'essuie-glace peut endommager ni déformer le balai d'essuie-glace avant.
PROCEDURE

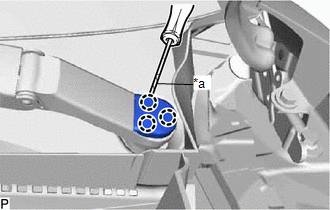

1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
(a) A l'aide d'un tournevis, libérer les 3 griffes pour déposer le capuchon de bras d'essuie-glace avant. CONSEIL:
|
|
2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
(a) Déposer l'écrou et l'ensemble de bras et de balai d'essuie-glace avant gauche. |
|
3. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT
(a) Déposer l'écrou et l'ensemble de bras et de balai d'essuie-glace avant droit. |
|

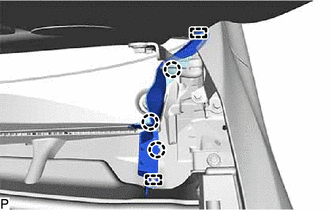

4. DEPOSER LE JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT
(a) Libérer les 3 griffes et les 2 guides pour déposer le joint latéral entre l'aile avant et l'auvent gauche. |
|

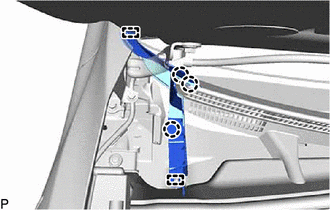

5. DEPOSER LE JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT
(a) Libérer les 3 griffes et les 2 guides pour déposer le joint latéral entre l'aile avant et l'auvent droit.
6. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
REMARQUE:
Pour éviter d'endommager la vitre de pare-brise, enlever tout corps étranger (sable, poussière, etc.) autour des surfaces de contact du sous-ensemble de grille de ventilation de dessus d'auvent et de la vitre de pare-brise.

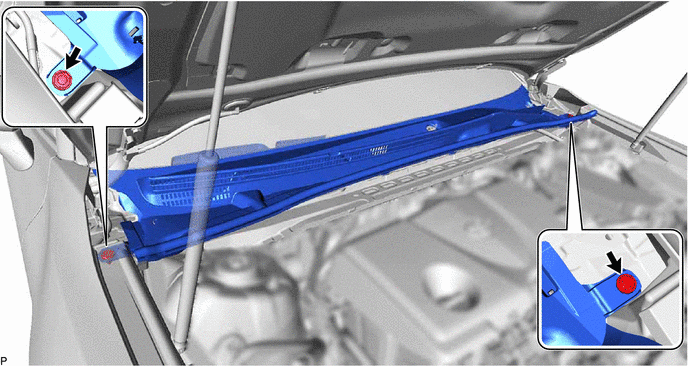

(a) Déposer les 2 agrafes.
(b) Fermer le sous-ensemble de capot.

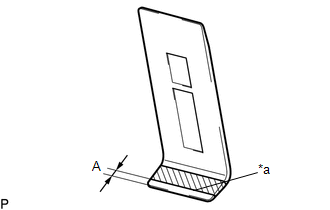

(c) Appliquer du ruban adhésif de protection sur un extracteur de moulure, comme indiqué sur le schéma.
*a | Bord du ruban adhésif de protection |
Ruban adhésif de protection |
Dimension standard:
Zone | Mesure |
---|---|
A | 4,0 mm (0,157 po) |

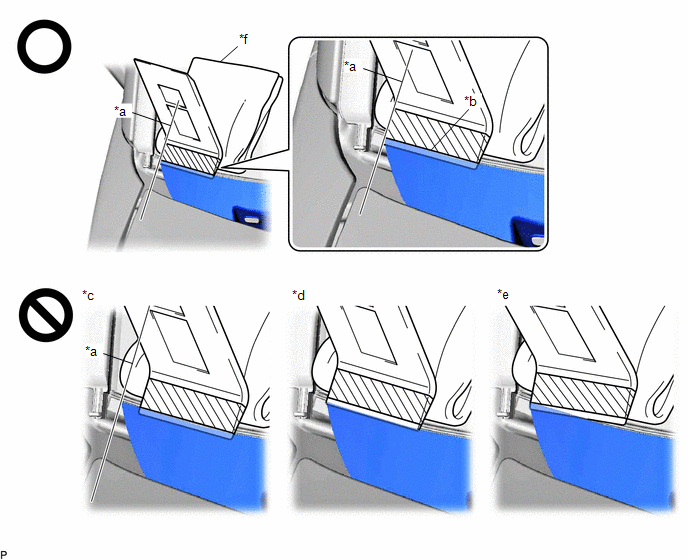

(d) Introduire l'outil de dépose de moulure en position de démarrage jusqu'à ce que le bord du ruban adhésif de protection soit aligné sur le sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.
*a | Position de départ: Côté du sous-ensemble de grille de ventilation de dessus d'auvent et extracteur de moulure alignés |
*b | Introduit sur le bord du ruban adhésif de protection |
*c | Non introduit à la position de départ |
*d | Non introduit sur le bord du ruban adhésif de protection |
*e | Non introduit de manière rectiligne |
*f | Morceau de tissu ou équivalent |
Ruban adhésif de protection |
- | - |
REMARQUE:
- Pour éviter d'endommager la vitre de pare-brise, placer un morceau de tissu entre l'extracteur de moulure et la vitre de pare-brise.
- Veiller à introduire l'extracteur de moulure jusqu'à ce que l'extrémité du ruban adhésif de protection soit aligné sur le sous-ensemble de grille de ventilation de dessus d'auvent, sans quoi le sous-ensemble de grille de ventilation de dessus d'auvent peut être déformé ou endommagé.

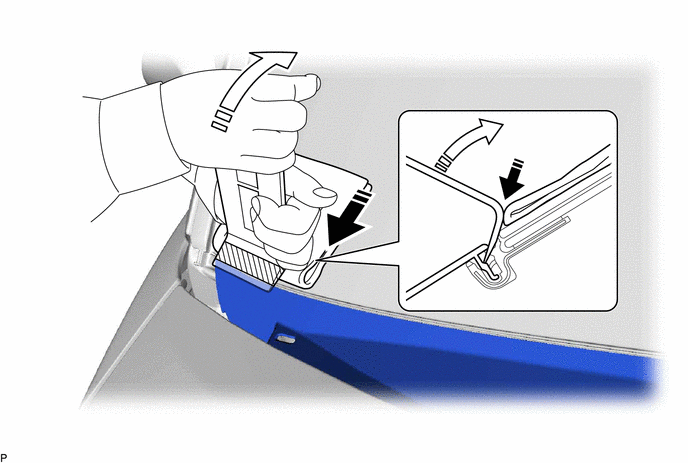

(e) Tout en poussant l'extracteur de moulure dans le sens indiqué par la flèche (A), appuyer sur l'extracteur de moulure dans le sens indiqué par la flèche (B) pour libérer le sous-ensemble de grille de ventilation de dessus d'auvent.
Pousser dans ce sens (A) |
Pousser dans ce sens (B) |
REMARQUE:
- Veiller à effectuer de nouveau la procédure afin de libérer tout le sous-ensemble de grille de ventilation de dessus d'auvent.
- Veiller à effectuer la procédure tout en poussant l'extracteur de moulure dans le sens indiqué par la flèche (A), sans quoi le sous-ensemble de grille de ventilation de dessus d'auvent peut être déformé ou endommagé.

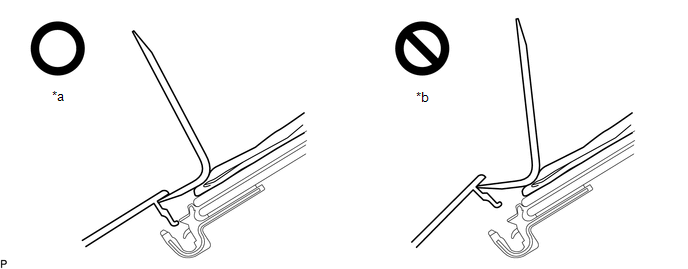

- Veiller à ne pas faire levier sur le sous-ensemble de grille de ventilation de dessus d'auvent plus que nécessaire pour le libérer, dans le cas contraire, il peut être déformé ou endommagé.
*a
Soumis à l'action de levier jusqu'à être libéré
*b
Action de levier excessive

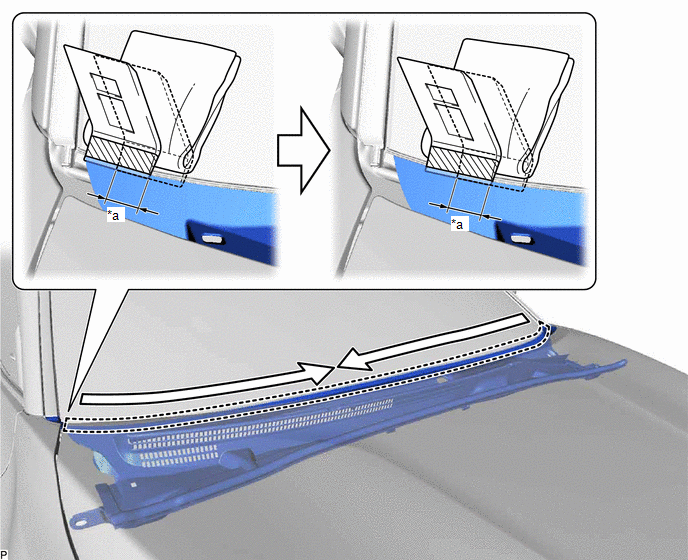

(f) A l'aide d'un extracteur de moulure, faire levier à plusieurs reprises sur le sous-ensemble de grille de ventilation de dessus tout en déplaçant graduellement l'extracteur de moulure de la moitié de sa largeur vers le centre du véhicule et répéter la procédure de l'autre côté du véhicule comme indiqué sur le schéma pour libérer le sous-ensemble de grille de ventilation de dessus d'auvent de la vitre de pare-brise.
*a | Moitié de la largeur de l'extracteur de moulure |
- | - |
Ordre de dépose | - |
- |
REMARQUE:
- S'assurer de déplacer l'extracteur de moulure uniquement de la moitié de sa largeur après avoir fait levier sur le sous-ensemble de grille de ventilation de dessus d'auvent, sinon le sous-ensemble de grille de ventilation de dessus d'auvent risque d'être endommagé ou déformé.
- Veiller à ne pas soulever ou tirer le sous-ensemble de grille de ventilation de dessus d'auvent avant à la main avant qu'il ne soit complètement dégagé, sinon il risque de se déformer ou d'être endommagé.
(g) Ouvrir le sous-ensemble de capot.

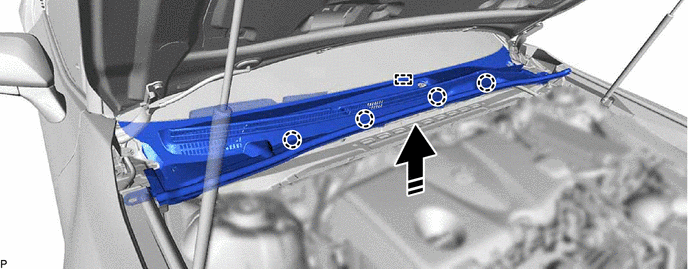

(h) Libérer les 4 griffes et le guide, comme indiqué sur le schéma.
Déposer dans ce sens | - |
- |

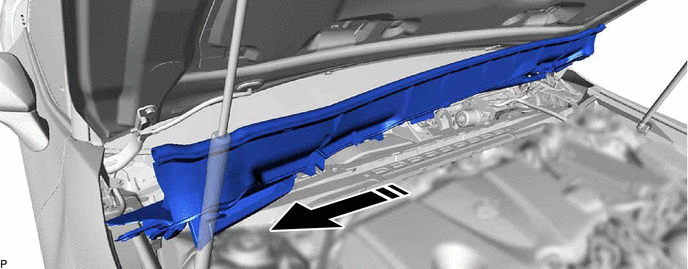

(i) Tirer le côté passager du sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.
Déposer dans ce sens | - |
- |

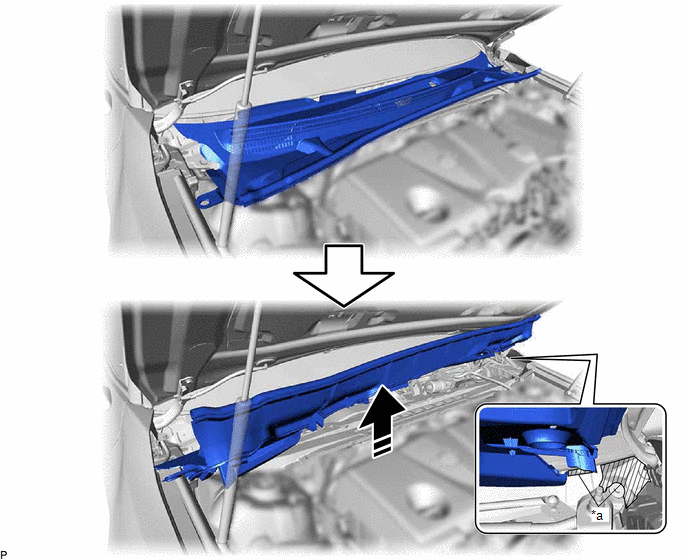

(j) Soulever l'avant du sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.
*a | Carrosserie du véhicule |
- | - |
Déposer dans ce sens |
- | - |
REMARQUE:
S'assurer que le sous-ensemble de grille de ventilation de dessus d'auvent n'entre pas en contact avec la carrosserie du véhicule, dans le cas contraire, cela risque de l'endommager.

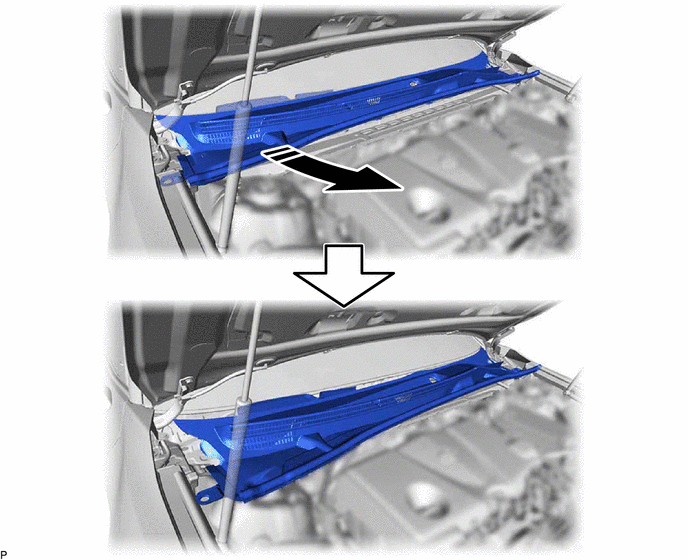

(k) Déposer le sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.
Déposer dans ce sens | - |
- |
7. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT

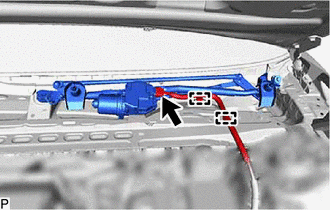

(a) Libérer les 2 attaches. | |
(b) Débrancher le connecteur.

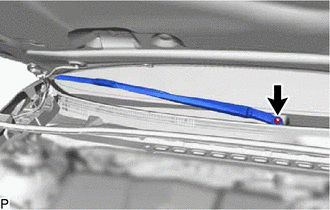

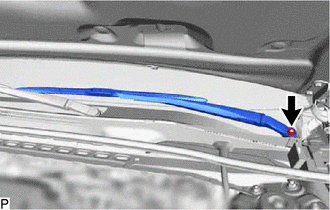

(c) Déposer le boulon (A).
*a | Å’illet de moteur |
Boulon (A) | |
Boulon (B) |
(d) Déposer le boulon (B).
CONSEIL:
Déposer le boulon (B) et l'ensemble de moteur et de tringlerie d'essuie-glace avant en tant qu'ensemble.

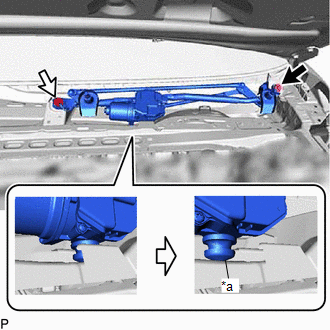

(e) Déposer l'œillet de moteur comme indiqué sur le schéma et déposer l'ensemble de moteur et de tringlerie d'essuie-glace avant.
REMARQUE:
Veiller à ne pas endommager le pare-brise lors de la dépose de l'ensemble de moteur et de tringlerie d'essuie-glace avant.
8. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE

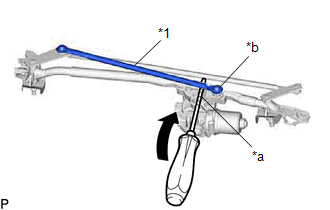

(a) A l'aide d'un tournevis, séparer la tige de tringlerie d'essuie-glace avant n° 1 du pivot de l'ensemble de moteur d'essuie-glace avant comme indiqué sur le schéma. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|

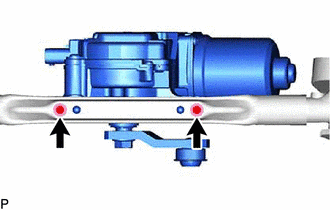

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 2 boulons et l'ensemble de moteur d'essuie-glace avant de l'ensemble de tringlerie d'essuie-glace. |
|
