Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur extérieur avec cache sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
| Réglage de la vue de la caméra de télévision latérale |
Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (type A)
(a) sans système de moniteur de rétroviseur panoramique:
Placer les mains à cet endroit | |
Tirer dans ce sens |

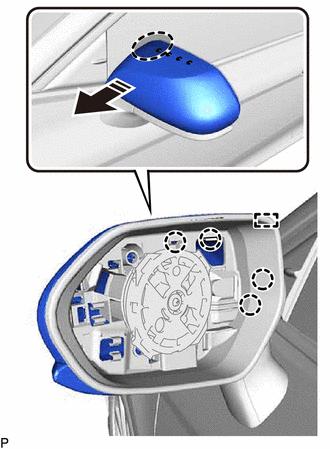

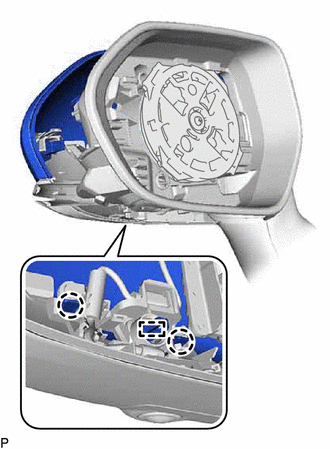

(1) Tirer le cache de rétroviseur extérieur avec cache d'orifice de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 3 griffes et le guide.
REMARQUE:
Comme les griffes et le guide peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.

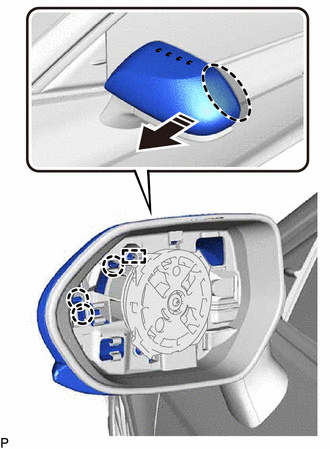

(2) Tirer le cache de rétroviseur extérieur avec cache d'orifice de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 4 griffes et le guide.
Placer les mains à cet endroit | |
Tirer dans ce sens |
REMARQUE:
Comme les griffes et le guide peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.

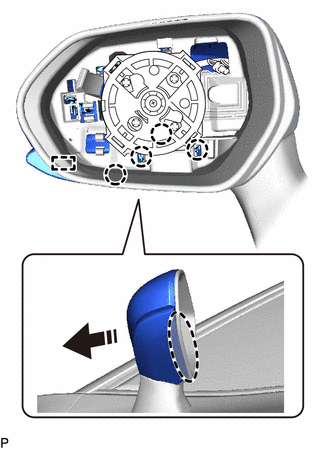

(3) Tirer le cache de rétroviseur extérieur avec cache d'orifice de rétroviseur extérieur, comme indiqué sur le schéma afin de libérer les 4 griffes et le guide, puis déposer le cache de rétroviseur extérieur avec cache d'orifice de rétroviseur extérieur.
Placer les mains à cet endroit | |
Déposer dans ce sens |
REMARQUE:
Comme les griffes et les guides peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.
3. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type A)
(a) sans système de moniteur de rétroviseur panoramique:

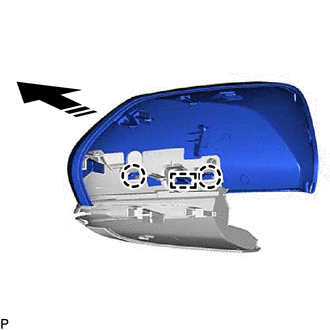

(1) Libérer les 2 griffes et le guide pour déposer le cache de rétroviseur extérieur, comme indiqué sur le schéma.
Déposer dans ce sens |
(b) avec système de moniteur de rétroviseur panoramique:
(1) Tirer le cache de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 3 griffes et le guide.
REMARQUE:
Comme les griffes et le guide peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.
Placer les mains à cet endroit | |
Tirer dans ce sens |
(2) Tirer le cache de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 4 griffes et le guide.
REMARQUE:
Comme les griffes et le guide peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.
Placer les mains à cet endroit | |
Tirer dans ce sens |
(3) Tirer le cache de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 4 griffes et le guide.
REMARQUE:
Comme les griffes et les guides peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(4) Libérer les 2 griffes et le guide pour déposer le cache de rétroviseur extérieur, comme indiqué sur le schéma. |
|
4. DEPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
(a) avec système de moniteur de rétroviseur panoramique:

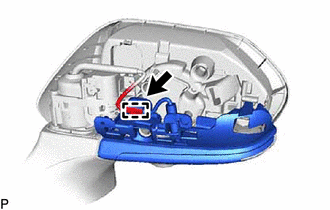

(1) Libérer l'attache. | |

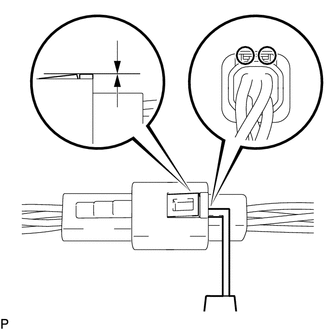

(2) Introduire une jauge d'épaisseur à fil de 0,9 mm (0,0354 in.) ou un outil similaire à l'intérieur du connecteur, comme indiqué sur le schéma. REMARQUE:
| |
(3) Soulever la griffe et débrancher le connecteur pour déposer le cache d'orifice de rétroviseur extérieur avec ensemble de caméra de télévision latérale.
5. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
6. DEPOSER LE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
7. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type B)

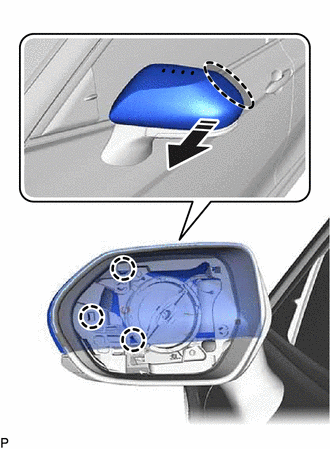

(a) Tirer le cache de rétroviseur extérieur, comme indiqué sur le schéma pour libérer les 3 griffes.
Placer les mains à cet endroit | |
Tirer dans ce sens |
REMARQUE:
Comme les griffes peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.

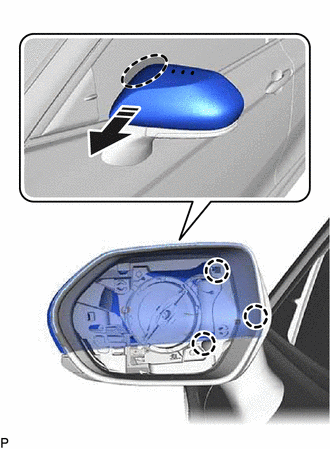

(b) Tirer le cache de rétroviseur extérieur, comme indiqué sur le schéma, pour libérer les 3 griffes et déposer le cache de rétroviseur extérieur.
Placer les mains à cet endroit | |
Tirer dans ce sens |
REMARQUE:
Comme les griffes peuvent être endommagées, veiller à ne pas appliquer une pression dans un sens ou l'autre, comme indiqué sur le schéma.
CONSEIL:
S'il s'avère difficile de libérer les griffes, libérer les à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection.
