Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR (type A)
(a) Appliquer du ruban adhésif de protection sur les zones indiquées sur le schéma.
Ruban adhésif de protection | |
Déplacer dans ce sens |

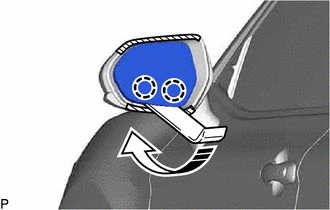

(b) Pousser la partie supérieure de la surface de rétroviseur et l'incliner.
(c) A l'aide d'un extracteur de moulure, libérer les 2 griffes dans la partie inférieure du rétroviseur extérieur comme indiqué sur le schéma.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela pourrait faire sortir l'actionneur ou la rupture de la surface de rétroviseur.

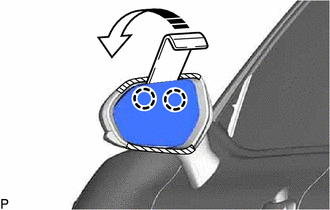

(d) Pousser la partie inférieure de la surface de rétroviseur et l'incliner.
(e) sans système de contrôle d'angle mort:

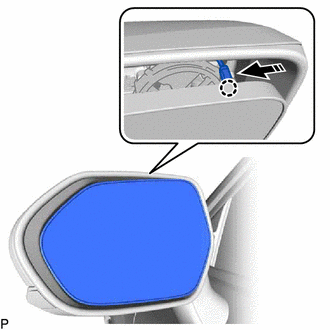

(1) A l'aide d'un extracteur de moulure, libérer les 2 griffes de la partie supérieure du rétroviseur extérieur comme indiqué sur le schéma pour déposer le rétroviseur extérieur.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela pourrait faire sortir l'actionneur ou la rupture de la surface de rétroviseur.
Déplacer dans ce sens |
(f) avec système de contrôle d'angle mort:

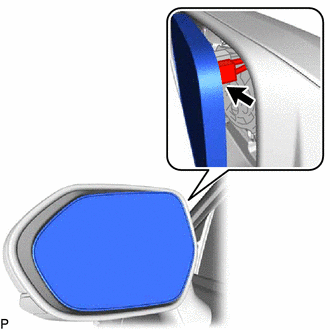

(1) A l'aide d'un extracteur de moulure, libérer les 2 griffes dans la partie supérieure du rétroviseur extérieur comme indiqué sur le schéma.
Déplacer dans ce sens |
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela pourrait faire sortir l'actionneur ou la rupture de la surface de rétroviseur.

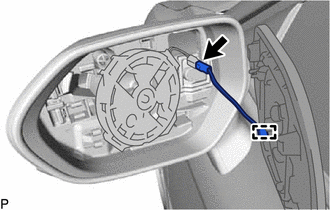

(2) Débrancher le connecteur. | |

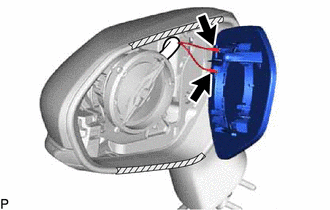

(3) Libérer la griffe comme indiqué sur le schéma.
Pousser dans ce sens |
(4) Libérer l'attache. | |
(5) Débrancher le connecteur pour déposer le rétroviseur extérieur.
2. DEPOSER LE RETROVISEUR EXTERIEUR (type B)
Ruban adhésif de protection | |
Déplacer dans ce sens |
(a) Appliquer du ruban adhésif de protection sur les zones indiquées sur le schéma.
(b) Pousser la partie supérieure de la surface de rétroviseur et l'incliner.
(c) A l'aide d'un extracteur de moulure, libérer les 2 griffes dans la partie inférieure du rétroviseur extérieur comme indiqué sur le schéma.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela pourrait faire sortir l'actionneur ou la rupture de la surface de rétroviseur.
(d) Pousser la partie inférieure de la surface de rétroviseur et l'incliner.
(e) A l'aide d'un extracteur de moulure, libérer les 2 griffes dans la partie supérieure du rétroviseur extérieur comme indiqué sur le schéma.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela pourrait faire sortir l'actionneur ou la rupture de la surface de rétroviseur.
Déplacer dans ce sens |
(f) Débrancher les 2 connecteurs pour déposer le rétroviseur extérieur. |
|
