REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE REFROIDISSEUR EGR

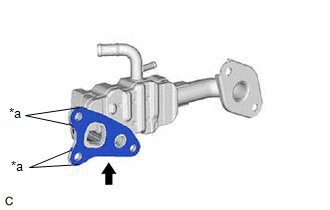

(a) Poser un nouveau joint d'étanchéité de refroidisseur EGR sur l'ensemble de refroidisseur EGR. REMARQUE: S'assurer que les griffes du joint d'étanchéité de refroidisseur EGR sont orientées vers le côté d'ensemble de refroidisseur EGR. |
|

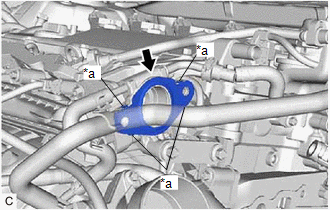

(b) Poser un joint d'étanchéité de soupape EGR neuf sur l'ensemble de soupape EGR. REMARQUE: S'assurer que les griffes du joint d'étanchéité de soupape EGR sont orientées vers le côté d'ensemble de soupape EGR. |
|
(c) Reposer provisoirement l'ensemble de refroidisseur EGR sur le sous-ensemble de culasse et l'ensemble de soupape EGR à l'aide des 5 boulons. |
|

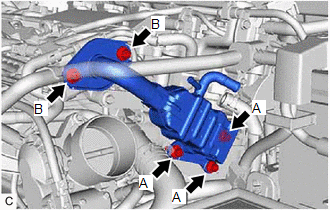

(d) Serrer les 3 boulons (A).
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}
(e) Serrer les 2 boulons (B).
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}
(f) Brancher le sous-ensemble de connecteur de durite d'eau et la durite de dérivation d'eau n° 3 sur l'ensemble de refroidisseur EGR et faire coulisser les 2 agrafes de durite pour les fixer.
2. REPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
4. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
5. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT
Cliquer ici
6. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
Cliquer ici
