Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
- Après avoir remplacé les plaquettes de frein à disque arrière, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et la présence de vibrations.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
2. DEPOSER LA ROUE ARRIERE
Cliquer ici
3. EXECUTER LE MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE
Cliquer ici
4. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
5. DETACHER LE FLEXIBLE ARRIERE

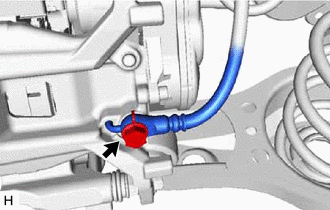

(a) Déposer le boulon-raccord et le joint d'étanchéité puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière. |
|
6. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT
Cliquer ici

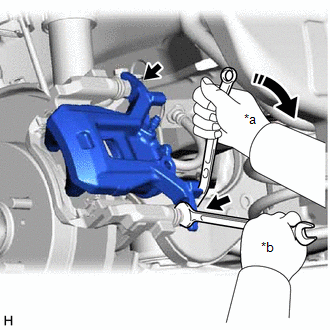

8. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE
(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et déposer les 2 boulons et l'ensemble de cylindre de frein à disque arrière. |
|

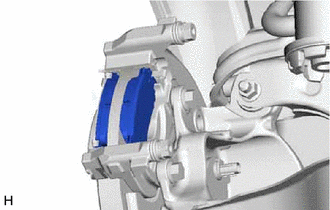

9. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE
(a) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière. |
|
10. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE
Cliquer ici

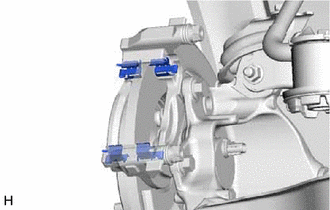

11. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE
(a) Déposer les 4 plaques de support de plaquette de frein à disque arrière de la fixation de cylindre de frein à disque arrière. REMARQUE: Chaque plaque de support de plaquette de frein à disque arrière a une forme différente. S'assurer de tracer un repère d'identification sur chaque plaque de support de plaquette de frein à disque arrière afin de pouvoir les reposer dans leur position d'origine. |
|

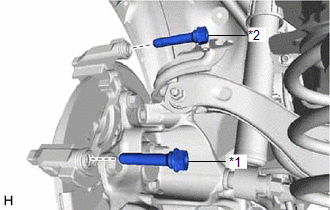

12. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE
(a) Déposer la broche coulissante de cylindre de frein à disque arrière n° 1 et la broche coulissante de cylindre de frein à disque arrière n° 2 de la fixation de cylindre de frein à disque arrière. |
|

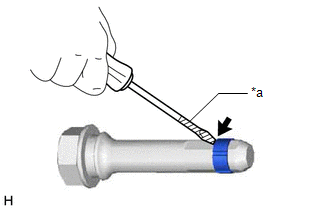

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer la douille coulissante de cylindre de frein à disque arrière de la broche coulissante de cylindre de frein à disque arrière n° 2. REMARQUE: Ne pas endommager la broche coulissante de cylindre de frein à disque arrière n° 2. |
|

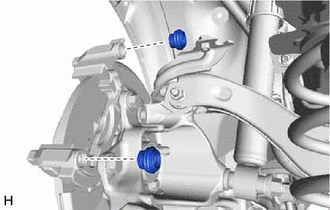

13. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE
(a) Déposer les 2 soufflets pare-poussière de douille de frein à disque arrière de la fixation de cylindre de frein à disque arrière. |
|

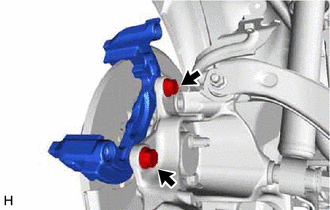

14. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE
(a) Déposer les 2 boulons et la fixation de cylindre de frein à disque arrière. |
|
15. DEPOSER LE DISQUE ARRIERE

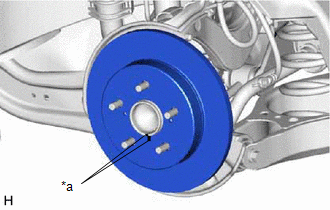

(a) Tracer des repères d'alignement sur le disque arrière et sur l'ensemble de moyeu d'essieu et de roulement arrière. |
|
(b) Déposer le disque arrière.
