DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de pompe à carburant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
| Vérification après réparation |
|
|

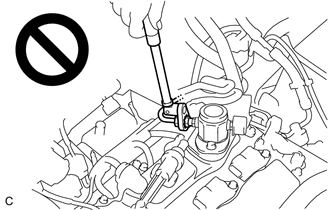

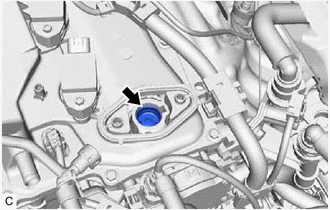

ATTENTION:
.png)
.png)
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DECHARGER LA PRESSION DU SYSTEME DE CARBURANT
Cliquer ici
3. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
4. DEPOSER LE COLLECTEUR D'ADMISSION
Cliquer ici
5. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

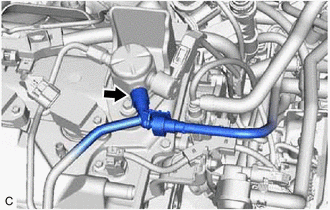

| (a) Débrancher le sous-ensemble de tuyau de carburant de l'ensemble de pompe à carburant. Cliquer ici |
|
6. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1
| (a) Débrancher le connecteur de bobine d'allumage n° 1. |
|

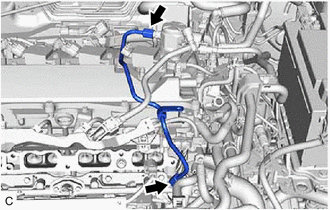

| (b) A l'aide d'une clé à écrou de raccord de 17 mm, desserrer les 2 écrous de raccord et déposer le sous-ensemble de tuyau de carburant n° 1. |
|

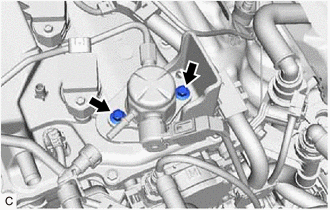

| (c) Desserrer les 2 boulons de l'ensemble de pompe à carburant. |
|
(d) Déposer le sous-ensemble de tuyau de carburant n° 1 de l'ensemble de tuyau d'alimentation en carburant et de pompe à carburant.
7. DEPOSER L'ENSEMBLE DE POMPE A CARBURANT
REMARQUE:
En cas de remplacement de l'ensemble de pompe à carburant, il est nécessaire de remplacer le sous-ensemble de tuyau de carburant n° 1 par un élément neuf.

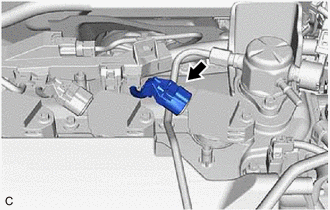

| (a) Débrancher le connecteur de l'ensemble de pompe à carburant. |
|

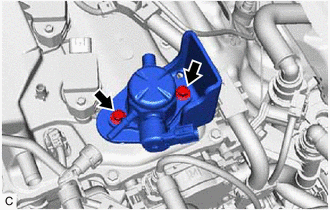

| (b) Déposer les 2 boulons, l'ensemble de pompe à carburant et le flasque de pompe à carburant du sous-ensemble de cache-soupapes. |
|

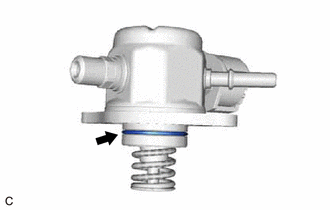

| (c) Déposer le joint torique de l'ensemble de pompe à carburant. |
|
| (d) Déposer l'ensemble de dispositif de levage de pompe à carburant du guide de dispositif de levage de pompe à carburant. |
|

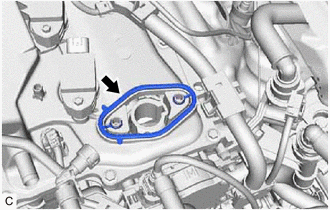

| (e) Déposer le joint d'étanchéité d'entretoise de pompe à carburant du sous-ensemble de cache-soupapes. |
|
