DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de température de liquide de refroidissement du moteur, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Remplacement du capteur de température du liquide de refroidissement du moteur |
Vérification après réparation |
|
|
PROCEDURE
1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
2. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR

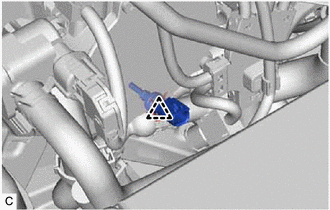

(a) Débrancher le connecteur du capteur de température du liquide de refroidissement du moteur. |
|

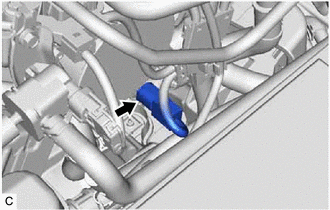

(b) Déposer l'agrafe et le capteur de température du liquide de refroidissement du moteur de la sortie d'eau. REMARQUE: Si le capteur de température du liquide de refroidissement du moteur a subi un choc ou une chute, le remplacer. |
|
