DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de sangle extérieure de ceinture de sécurité avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Cliquer ici
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:
3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
4. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
(a) Détacher le bourrelet d'habillage d'ouverture de porte avant.
5. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
6. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
(a) Débrancher le bourrelet d'habillage d'ouverture de porte arrière.
7. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

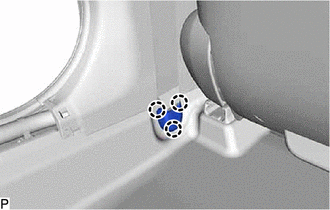

(a) Libérer les 3 griffes pour déposer le cache d'ancrage extérieur de sangle abdominale de ceinture de sécurité. |
|
8. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

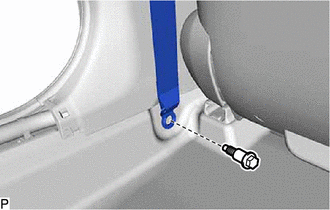

(a) Déposer le boulon pour débrancher la pièce d'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité avant. |
|
9. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL
Cliquer ici
10. DEPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL
Cliquer ici
11. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

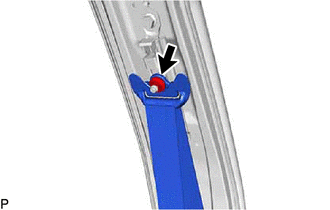

(a) Déposer l'écrou et débrancher l'ancrage supérieur de l'ensemble de sangle extérieure de ceinture de sécurité avant. |
|

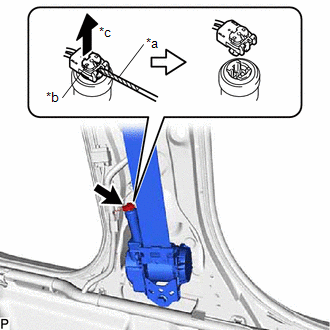

(b) A l'aide d'un tournevis, tirer le bouton de verrouillage comme indiqué sur le schéma, afin de relâcher le verrou et débrancher le connecteur du prétensionneur. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|

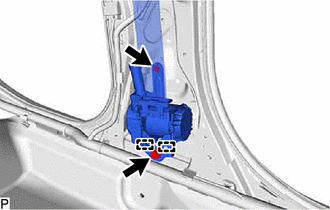

(c) Déposer les 2 boulons. |
|
(d) Libérer les 2 guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité avant.
12. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT

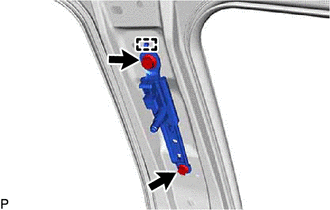

(a) Déposer les 2 boulons. |
|
(b) Libérer le guide pour déposer l'ensemble de dispositif de réglage d'ancrage de sangle supérieure de ceinture de sécurité avant.
