DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du support de point d'ancrage de siège de sécurité enfant, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées
*: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
Débrancher le câble de la borne négative de la batterie.	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
	Mémoriser l'angle mort de braquage	Système de moniteur de rétroviseur panoramique

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

ATTENTION:

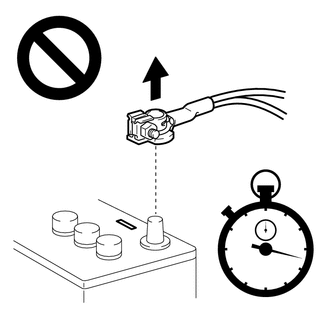

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
Si un airbag se déploie pour une raison quelconque, cela risque de provoquer des blessures graves.

3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)

Cliquer ici

5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)

Cliquer ici

6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)

Cliquer ici

7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE (pour sièges de type rabattable)

Cliquer ici

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)

Cliquer ici

9. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROIT (pour sièges de type rabattable)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

11. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE

Cliquer ici

12. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

Cliquer ici

14. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

15. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE

Cliquer ici

16. DEPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

Cliquer ici

17. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE

Cliquer ici

18. DEPOSER LE SUPPORT DE POINT D'ANCRAGE POUR SIEGE DE SECURITE ENFANT

CONSEIL:

Procéder de la même façon pour tous les supports de point d'ancrage de siège de sécurité enfant.

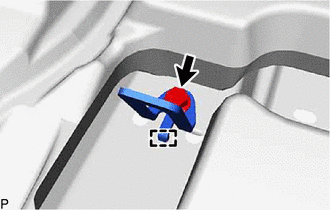

(a) Déposer le boulon.

(b) Libérer le guide pour déposer le support d'ancrage pour siège de sécurité enfant.
