DEPOSE
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
2. DEPOSER L'ATTACHE DE CANALISATION (pour côté sous-ensemble de durite d'aspiration)
(a) sans l'accélérateur de refroidissement secondaire:

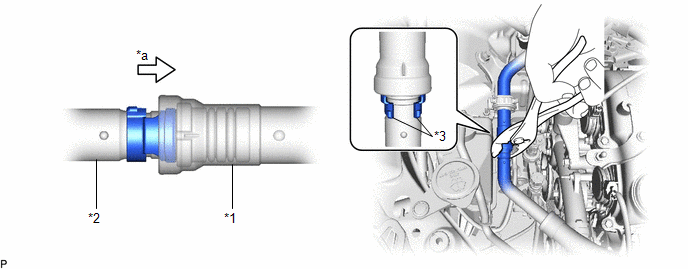

(1) Tout en enfonçant l'extrémité du sous-ensemble de durite d'aspiration dans l'extrémité du sous-ensemble du tuyau d'aspiration, utiliser une pince pour comprimer ensemble les deux côtés de l'attache de canalisation jusqu'à ce qu'elle se brise.
*1 | Sous-ensemble de tuyau d'aspiration |
*2 | Sous-ensemble de durite d'aspiration. |
*3 |
Attache de canalisation |
- | - |
*a | Enfoncer |
- | - |
REMARQUE:
(2) Détacher le sous-ensemble de durite d'aspiration.
REMARQUE:
Déposer les restes de corps étrangers sur les pièces de branchement du sous-ensemble de durite d'aspiration et du sous-ensemble de tuyau d'aspiration.
(3) Déposer les 2 joints toriques du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
(4) Extraire l'attache de canalisation.
(b) avec l'accélérateur de refroidissement secondaire:

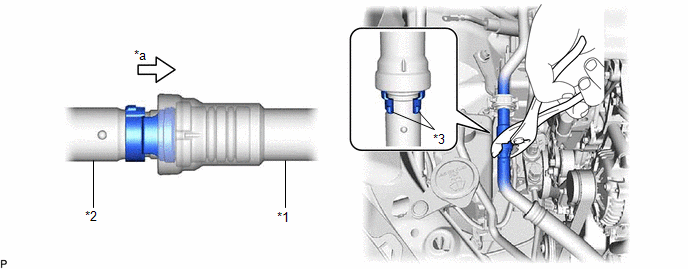

(1) Tout en enfonçant l'extrémité du sous-ensemble de durite d'aspiration dans l'extrémité du sous-ensemble d'accessoires et de tuyau de climatisation n° 2, utiliser une pince pour comprimer ensemble les deux côtés de l'attache de canalisation jusqu'à ce qu'elle se brise.
*1 | Ensemble d'accessoires et de tuyau de climatisation n° 2 | *2 |
Sous-ensemble de durite d'aspiration. |
*3 | Attache de canalisation |
- | - |
*a | Enfoncer |
- | - |
REMARQUE:
(2) Détacher le sous-ensemble de durite d'aspiration.
REMARQUE:
Enlever tout corps étranger des pièces de branchement du sous-ensemble de durite d'aspiration et de l'ensemble de tuyau de climatisation n° 2 et accessoires.
(3) Déposer les 2 joints toriques du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
(4) Extraire l'attache de canalisation.
3. DEPOSER L'ATTACHE DE CANALISATION (avec accélérateur de sous-refroidissement)

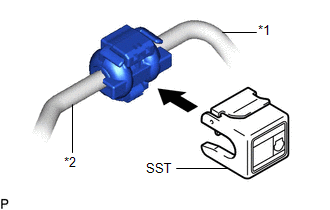

(a) Reposer le SST sur l'attache de canalisation comme indiqué sur le schéma. SST: 09870-00025 |
|

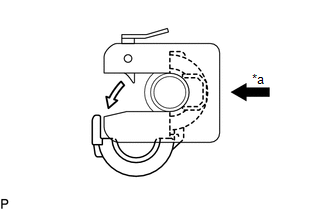

(b) Maintenir l'ensemble d'accessoires et de tuyau de climatisation n° 2 et l'ensemble d'accessoires et de tuyau de climatisation manuellement et les pousser dans le SST avec les pouces. REMARQUE: Ne pas exercer de force excessive sur l'ensemble d'accessoires et de tuyau de climatisation n° 2 ou sur l'ensemble d'accessoires et de tuyau de climatisation car ils risquent de se plier. |
|

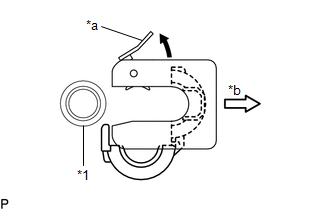

(c) Soulever la butée du SST et déposer simultanément le SST et l'attache de canalisation de l'ensemble d'accessoires et de tuyau de climatisation n° 2. |
|
(d) Extraire l'attache de canalisation du SST.
(e) Débrancher l'ensemble de tuyau et d'accessoires de climatisation de l'ensemble de tuyau et d'accessoires de climatisation n° 2.
(f) Déposer les 2 joints toriques de l'ensemble de tuyau de climatisation et accessoires.
REMARQUE:
A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
4. DEPOSER L'ATTACHE DE CANALISATION (pour ensemble de tuyau et d'accessoire de climatisation)
Cliquer ici
