Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de refroidisseur d'huile sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Ensemble de pare-chocs avant (avec système de moniteur de moniteur de rétroviseur panoramique)

Réglage de la vue avant de la caméra de télévision

Système de moniteur de rétroviseur panoramique

Ensemble de pare-chocs arrière (avec système d'aide au stationnement intuitif)

  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

PROCEDURE

1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

pour HFC-134a (R134a):

Cliquer ici

pour HFO-1234yf (R1234yf):

Cliquer ici

2. DEPOSER L'ENSEMBLE DE PHARE GAUCHE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE PHARE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

Cliquer ici

5. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT

Cliquer ici

6. DEPOSER LE RENFORT DE PARE-CHOCS AVANT

Cliquer ici

7. DEPOSER LE SUPPORT DE FIXATION SUPERIEUR DE RADIATEUR

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

8. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

9. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT

Cliquer ici

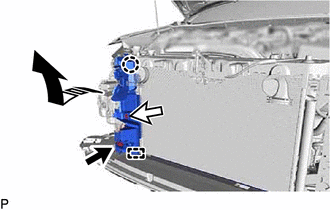

10. DEPOSER LE GUIDE D'AIR DE RADIATEUR GAUCHE N° 1

(a) Déposer l'agrafe.

Déposer dans ce sens

(b) Libérer la griffe et le guide et déposer le guide d'air de radiateur gauche n° 1, comme indiqué sur le schéma.

11. DEPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE

Cliquer ici

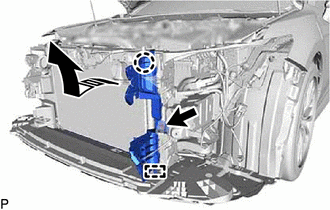

12. DEPOSER LE GUIDE D'AIR DE RADIATEUR N° 1 DROIT

(a) Débrancher le connecteur.

Déposer dans ce sens

(b) Déposer l'agrafe.

(c) Libérer la griffe et le guide et déposer le guide d'air de radiateur droit n° 1, comme indiqué sur le schéma.

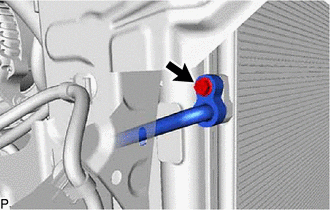

13. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

(a) Déposer le boulon et débrancher la durite de décharge de réfrigérant de refroidisseur n° 1 de l'ensemble de condenseur de refroidisseur.

(b) Déposer le joint torique du sous-ensemble de durite de décharge de réfrigérant de refroidisseur n° 1.

REMARQUE:

A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

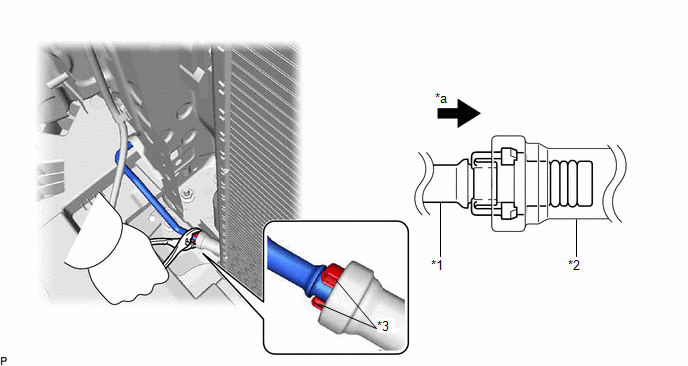

14. DEBRANCHER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES

(a) Tout en enfonçant l'extrémité de l'ensemble de tuyau de climatisation et d'accessoires dans l'extrémité de l'ensemble de condenseur de refroidisseur, utiliser une pince pour comprimer ensemble les deux côtés de l'attache de canalisation jusqu'à ce qu'elle se brise.

*1

Ensemble de tuyau et d'accessoires de climatisation

*2

Ensemble de condenseur de refroidisseur

*3

Attache de canalisation

-

-

*a

Enfoncer

-

-

REMARQUE:

(b) Débrancher l'ensemble de tuyau et d'accessoires de climatisation.

REMARQUE:

Enlever tout corps étranger se trouvant près des extrémités de l'ensemble de tuyau de climatisation et d'accessoire et de l'ensemble de condenseur de refroidisseur.

(c) Déposer les 2 joints toriques de l'ensemble de tuyau de climatisation et d'accessoires.

REMARQUE:

Entourer les extrémités libres de l'ensemble de condenseur de refroidisseur séparé et de l'ensemble de tuyau de climatisation et d'accessoires avec du ruban adhésif en vinyle pour éviter que de l'humidité ou des corps étrangers y pénètre.

(d) Extraire l'attache de canalisation.

15. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

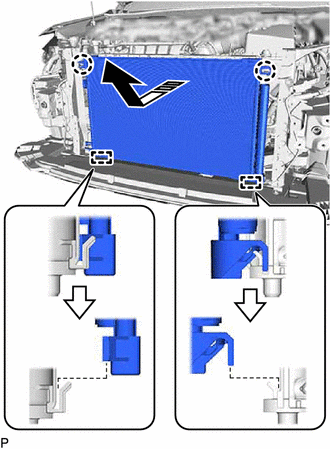

16. DEPOSER L'ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR

(a) Libérer les 2 griffes et les 2 guides, puis déposer l'ensemble de condenseur de refroidisseur comme indiqué sur le schéma.

Déposer dans ce sens

REMARQUE:

Veiller à ne pas endommager l'ensemble de condenseur de refroidisseur ni l'ensemble de radiateur lors de la dépose de l'ensemble de condenseur de refroidisseur.
