Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de combiné d'instruments sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
4. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
5. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Actionner le levier de réglage d'inclinaison et de profondeur pour étendre et abaisser complètement l'ensemble de colonne de direction.

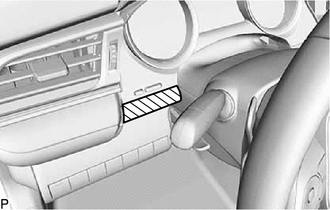

(b) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.
Ruban adhésif de protection |

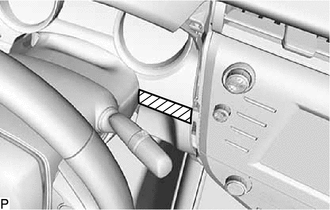

(c) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.
Ruban adhésif de protection |

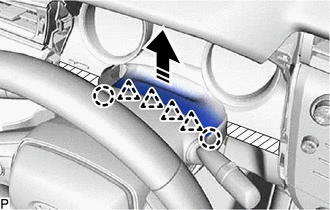

(d) Libérer les 2 griffes et les 4 agrafes pour séparer l'ensemble de panneau de finition de combiné d'instruments.
Déposer dans ce sens |
(e) Déposer les 2 agrafes. | |

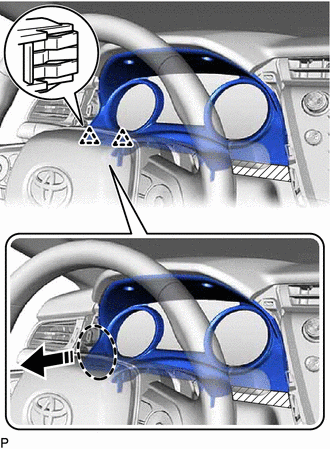

(f) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |

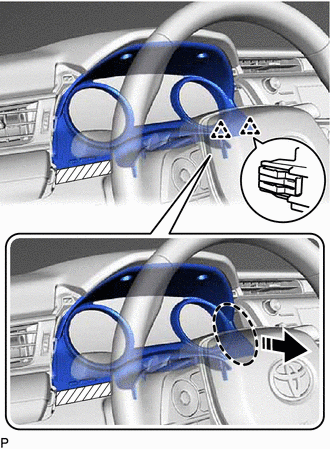

(g) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |

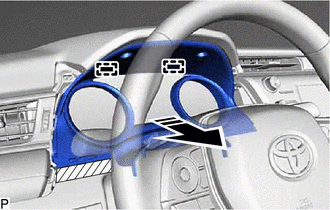

(h) Libérer les 2 guides comme indiqué sur le schéma.
Déposer dans ce sens |
(i) Débrancher le connecteur pour déposer l'ensemble de panneau de finition de combiné d'instruments.
6. DEPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

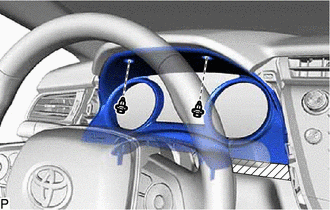

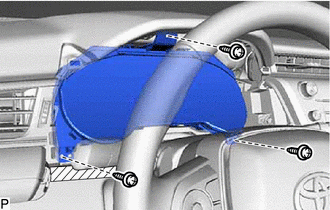

(a) Déposer les 3 vis. | |

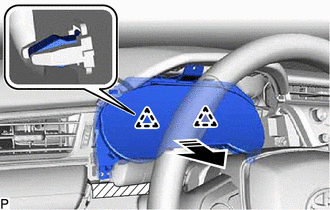

(b) Libérer les 2 agrafes comme indiqué sur le schéma.
Déposer dans ce sens |
(c) Libérer l'attache.
(d) Débrancher chaque connecteur pour déposer l'ensemble de combiné d'instruments.
