Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Sieges / Ensemble De Siege Arriere (pour Sièges De Type Rabattable) / Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

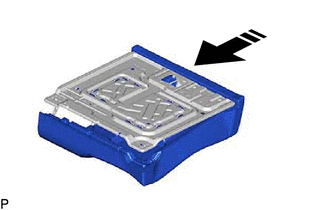

1. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

CONSEIL:

Lors de la pose d'une housse d'assise de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

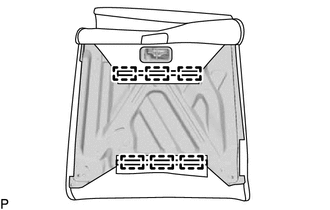

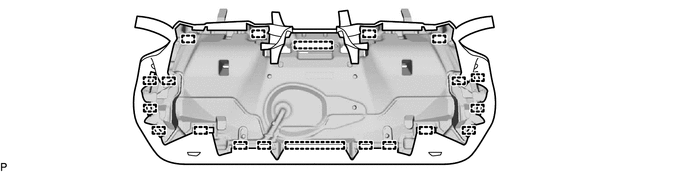

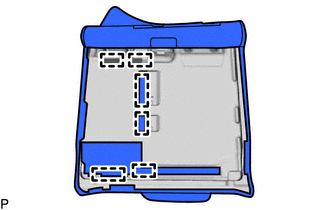

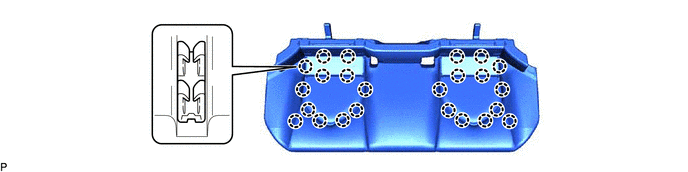

(a) fabrication TMC:

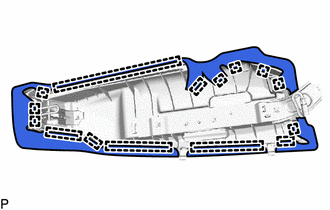

(1) Engager les 24 griffes.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

(2) Fixer les 20 crochets.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

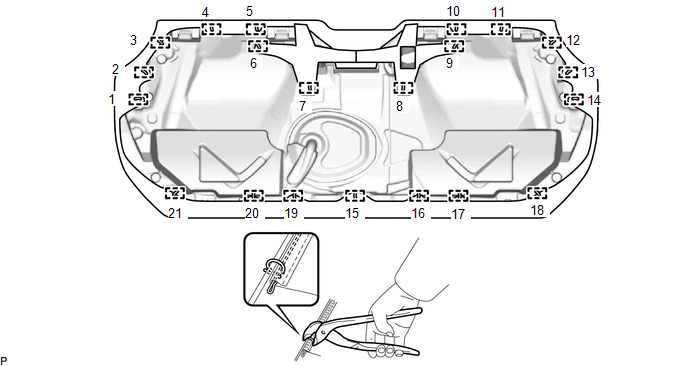

(3) A l'aide d'une pince pour anneau demi-rond, reposer 2 anneaux demi-ronds neufs.

REMARQUE:

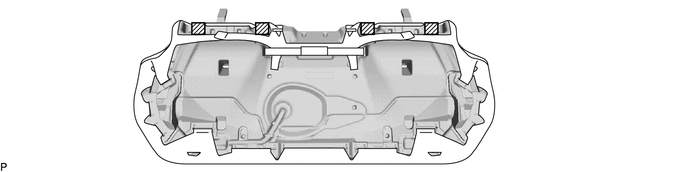

(4) A l'aide d'une pince pour anneau demi-rond, reposer 6 anneaux demi-ronds neufs.

REMARQUE:

(5) Fixer les 6 crochets.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

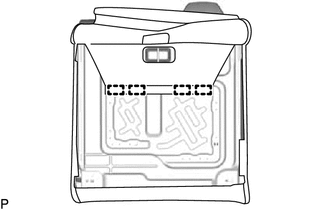

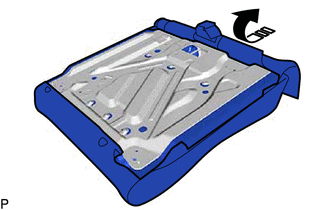

(6) Engager les 4 dispositifs de fixation pour reposer la housse d'assise de siège arrière de type séparé sur le sous-ensemble de rembourrage d'assise de siège arrière.

Dispositif de fixation

-

-

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

(b) fabrication TMMK:

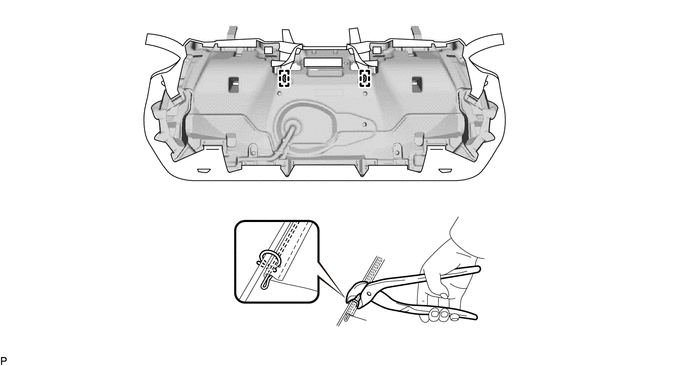

(1) Engager les 2 dispositifs de fixation.

Dispositif de fixation

-

-

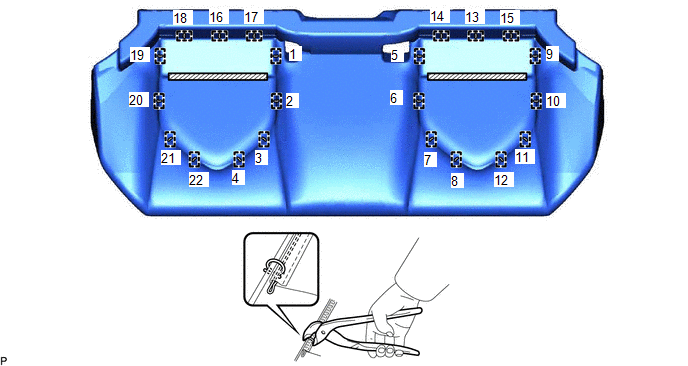

(2) A l'aide d'une pince pour anneau demi-rond, reposer les 22 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

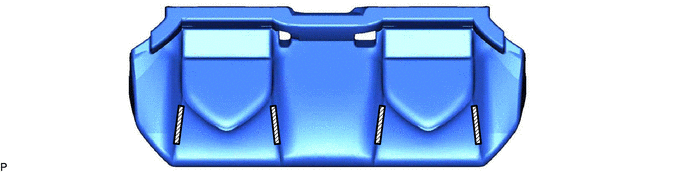

(3) Engager les 4 dispositifs de fixation.

Dispositif de fixation

-

-

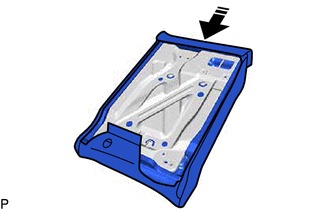

(4) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège arrière de type banquette sur le sous-ensemble de rembourrage d'assise de siège arrière avec 21 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

2. REPOSER LE CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT

(a) Engager le guide et la griffe comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer le cache de socle de siège de sécurité enfant à l'aide de la vis.

CONSEIL:

Procéder de la même manière pour tous les caches de socle de siège de sécurité enfant.

3. REPOSER LE CACHE DE SIEGE DE SECURITE ENFANT

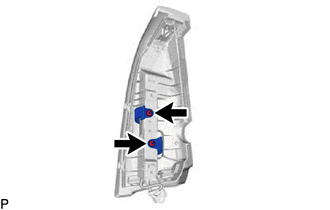

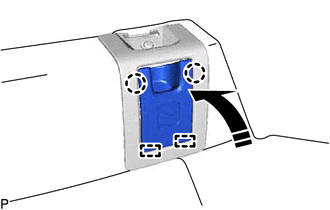

(a) Engager les 2 guides et les 2 griffes pour reposer le cache de siège de sécurité enfant, comme indiqué sur le schéma.

Poser dans ce sens

CONSEIL:

Procéder de la même manière pour tous les caches de siège de sécurité enfant.

4. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)

CONSEIL:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

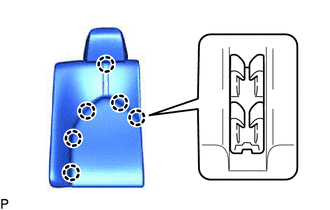

(a) fabrication TMC:

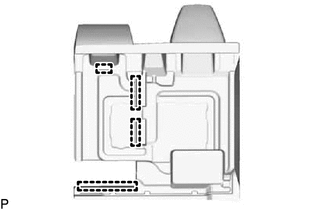

(1) Engager les 6 griffes pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

(b) pour fabrication TMMK sans appuie-tête escamotable:

(1) Engager le dispositif de fixation.

Dispositif de fixation

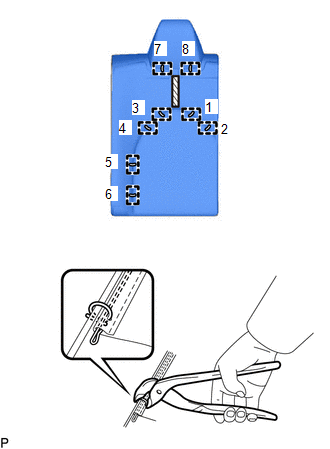

(2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé avec 8 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

(c) pour fabrication TMMK avec appuie-tête escamotable:

(1) Engager le dispositif de fixation.

Dispositif de fixation

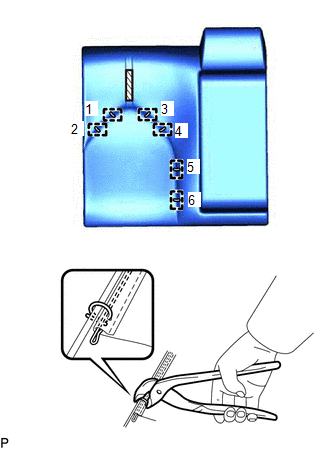

(2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé avec 6 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

5. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

(a) pour fabrication TMMK avec appuie-tête escamotable:

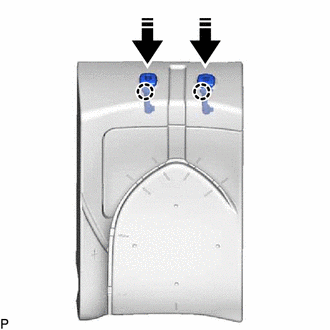

(1) Libérer les 2 griffes pour reposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Poser dans ce sens

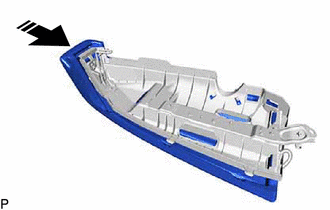

6. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)

(a) fabrication TMC:

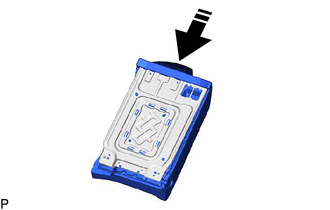

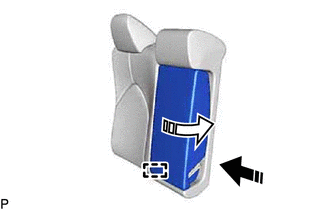

(1) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.

Poser dans ce sens

(2) Fixer les 4 crochets.

(b) fabrication TMMK:

(1) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.

Poser dans ce sens

(2) Fixer les 2 crochets.

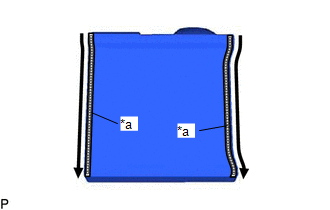

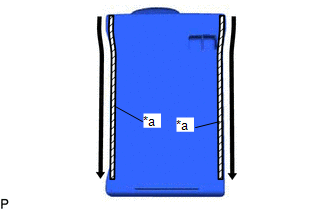

(c) Fermer les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

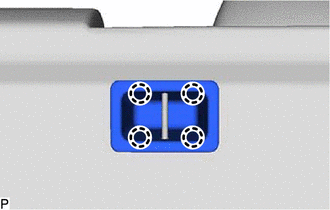

7. REPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

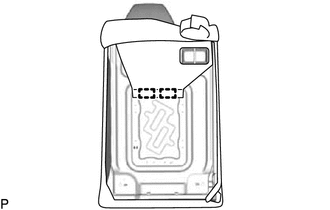

(a) Engager les 4 griffes pour poser une nouvelle garniture de dispositif de verrouillage de dossier de siège arrière.

8. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)

CONSEIL:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

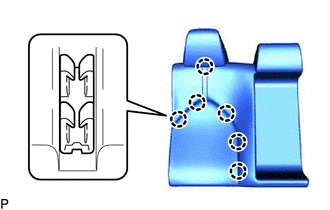

(a) fabrication TMC:

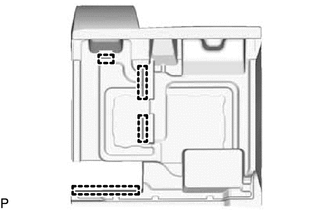

(1) Engager les 6 griffes.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

(2) Engager les 6 guides pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

(b) pour fabrication TMMK sans appuie-tête escamotable:

(1) Engager le dispositif de fixation.

Dispositif de fixation

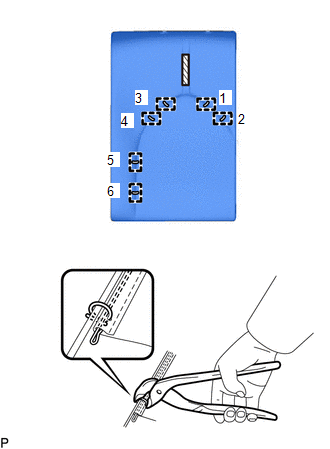

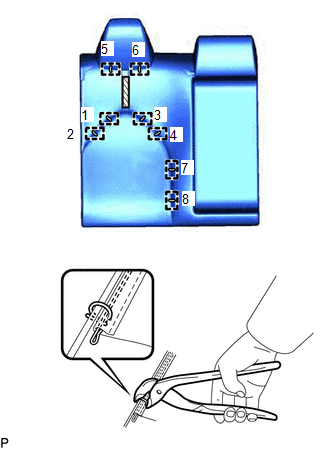

(2) A l'aide d'une pince pour anneau demi-rond, reposer les 8 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

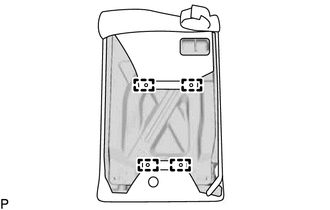

(3) Engager les 4 guides pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

(c) pour fabrication TMMK avec appuie-tête escamotable:

(1) Engager le dispositif de fixation.

Dispositif de fixation

(2) A l'aide d'une pince pour anneau demi-rond, reposer les 6 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

(3) Engager les 4 guides pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

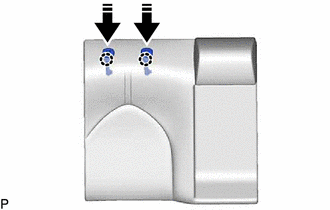

9. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

(a) pour fabrication TMMK avec appuie-tête escamotable:

(1) Libérer les 2 griffes pour reposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Poser dans ce sens

10. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

(a) fabrication TMC:

(1) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière droit comme indiqué sur le schéma.

Poser dans ce sens

(2) Fixer les 6 crochets.

(b) fabrication TMMK:

(1) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière droit comme indiqué sur le schéma.

Poser dans ce sens

(2) Fixer les 4 crochets.

(c) Fermer les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

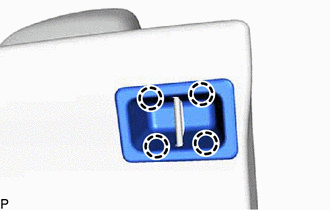

11. REPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

(a) Engager les 4 griffes pour poser une nouvelle garniture de dispositif de verrouillage de dossier de siège arrière.

12. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE CENTRAL (pour côté droit)

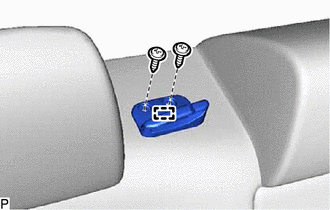

(a) Engager le guide.

(b) Reposer le guide de sangle supérieure de ceinture de sécurité centrale arrière avec les 2 vis.

13. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour fabrication TMC)

CONSEIL:

Lors de la pose d'un sous-ensemble de cache d'accoudoir central de siège arrière, se reporter aux mesures de précaution afin d'éviter toute déformation due à la présence de bulles.

Cliquer ici

(a) pour côté droit:

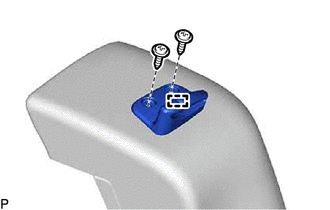

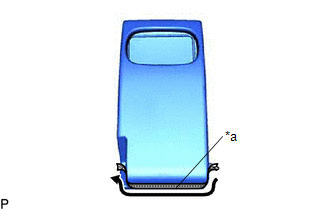

(1) Reposer le sous-ensemble de cache d'accoudoir central de siège arrière sur le sous-ensemble de rembourrage d'accoudoir central de siège arrière et fermer le dispositif de fixation, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble de cache d'accoudoir central de siège central.

*a

Dispositif de fixation

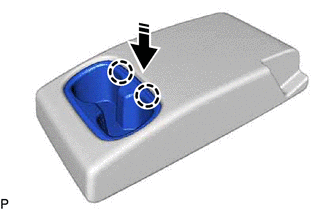

14. REPOSER LE SOUS-ENSEMBLE DE PORTE-GOBELET D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour fabrication TMC)

(a) pour côté droit:

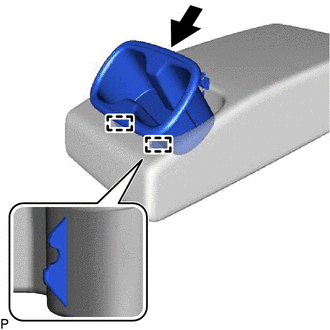

(1) Engager les 2 guides comme indiqué sur le schéma.

(2) Engager les 2 griffes pour reposer le sous-ensemble de porte-gobelet d'accoudoir central de siège arrière, comme indiqué sur le schéma.

Poser dans ce sens

15. REPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour côté droit)

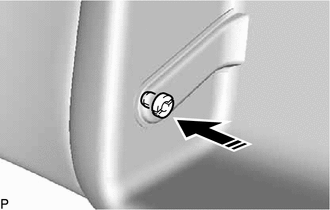

(a) Reposer la bague comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la goupille et poser provisoirement l'ensemble d'accoudoir central de siège arrière, comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(c) fabrication TMC:

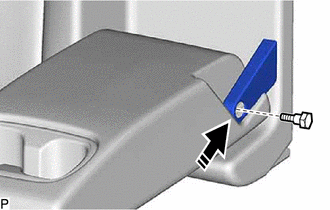

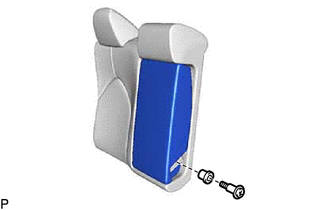

(1) Reposer l'ensemble d'accoudoir central de siège arrière à l'aide de la bague et du boulon.

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(d) fabrication TMMK:

(1) Reposer l'ensemble d'accoudoir central de siège arrière à l'aide de la bague.

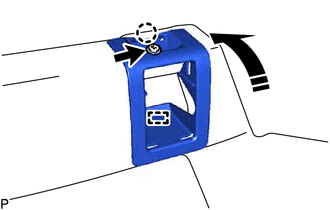

16. REPOSER LE CACHE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

(a) fabrication TMC:

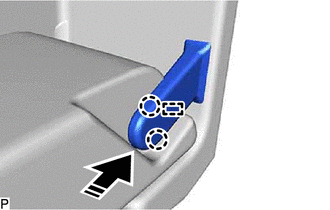

(1) Engager la goupille.

Poser dans ce sens

(2) Engager les 2 griffes pour reposer le cache de charnière de dossier de siège arrière comme indiqué sur le schéma.

(b) fabrication TMMK:

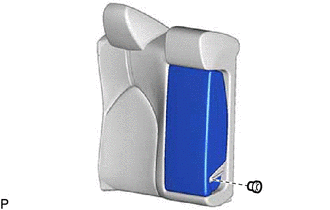

(1) Reposer le cache de charnière de dossier de siège arrière comme indiqué sur le schéma.

Poser dans ce sens

(2) Reposer le boulon.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

17. REPOSER LE CACHE D'APPUIE-TETE DE SIEGE ARRIERE (pour fabrication TMMK)

CONSEIL:

Utiliser la même procédure pour le côté gauche et pour le côté droit.

(a) avec appuie-tête amovible:

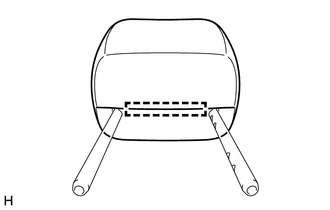

(1) Reposer le cache d'appuie-tête de siège arrière sur le sous-ensemble de rembourrage d'appuie-tête de siège arrière.

(2) Engager le crochet.

18. REPOSER LE SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Reposer le sous-ensemble de housse de dossier de siège latéral arrière gauche sur le rembourrage de dossier de siège latéral arrière gauche.

19. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE (pour côté gauche)

Cliquer ici

20. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE AVEC REMBOURRAGE (pour côté gauche)

(a) Reposer la housse de dossier de siège arrière avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.

Poser dans ce sens

(b) Fixer les 15 crochets.

(c) Reposer les 2 écrous.

Torque:

fabrication TMC: :

5,0 N·m {51 kgf·cm, 44 in·lbf}

fabrication TMMK: :

8,0 N·m {82 kgf·cm, 71 in·lbf}

21. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Engager le guide.

(b) Reposer le guide de sangle supérieure de ceinture de sécurité arrière gauche avec les 2 vis.

22. REPOSER LE SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

23. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE AVEC REMBOURRAGE (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

25. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DROIT (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.
