DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de contacteur d'éclairage de seuil de porte arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:

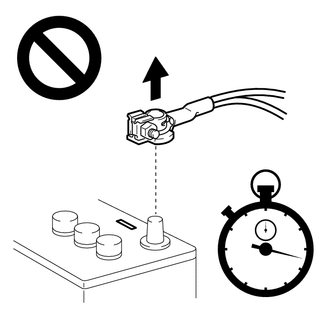

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:
3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE (pour sièges de type rabattable)
Cliquer ici

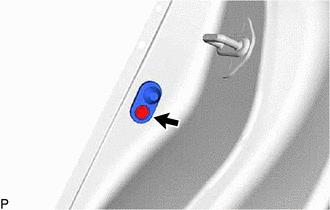

9. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis. |
|
(b) Débrancher le connecteur pour déposer l'ensemble de contacteur d'éclairage de seuil de porte arrière.
