Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du rembourrage de sécurité de tableau de bord sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
REMARQUE:
Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
3. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
6. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
7. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
Cliquer ici
8. DEPOSER LE CONTACTEUR DES CLIGNOTANTS
Cliquer ici
9. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
10. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
12. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
(a) Débrancher le bourrelet d'habillage d'ouverture de porte avant gauche.
13. DEPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE
Cliquer ici
14. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD

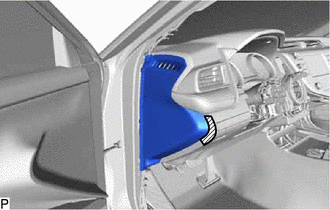

(a) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.
Ruban adhésif de protection |

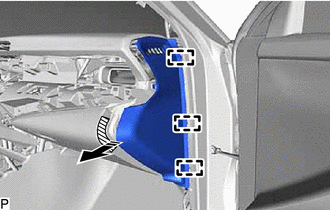

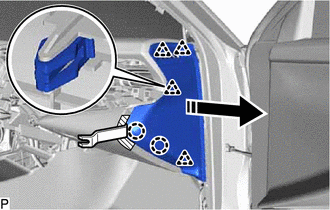

(b) A l'aide d'un extracteur de moulure, libérer les 2 griffes et les 4 agraphes comme indiqué sur le schéma.
Déposer dans ce sens |

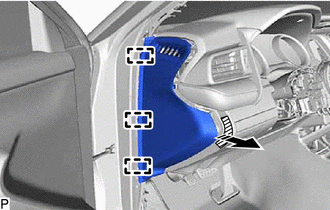

(c) Libérer les 3 guides pour déposer le panneau latéral de tableau de bord gauche comme indiqué sur le schéma.
Déposer dans ce sens |

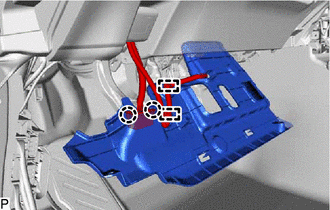

15. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

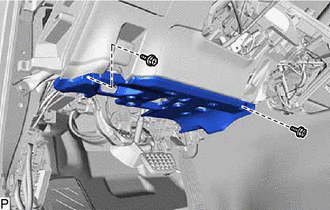

(a) Déposer les 2 vis <C>. | |

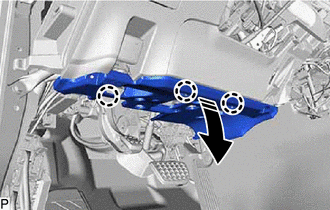

(b) Libérer les 3 griffes comme indiqué sur le schéma.
Déposer dans ce sens |

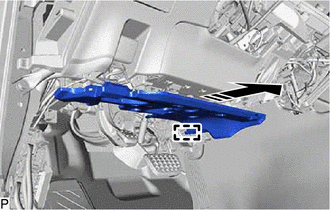

(c) Libérer le guide comme indiqué sur le schéma.
Déposer dans ce sens |
(d) Débrancher le connecteur.

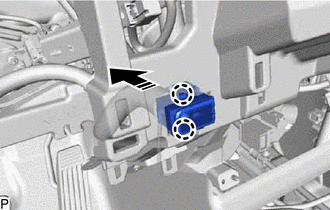

(e) Libérer les 2 griffes pour débrancher le connecteur DLC3. |
|
(f) Libérer les 2 attaches pour déposer le sous-ensemble de cache inférieur de tableau de bord n° 1.

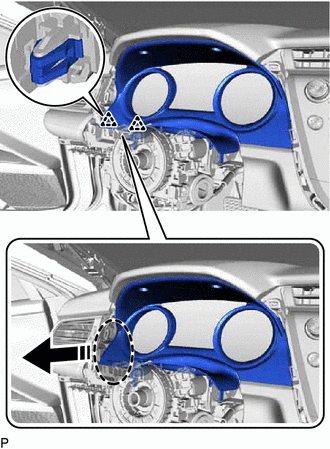

16. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2

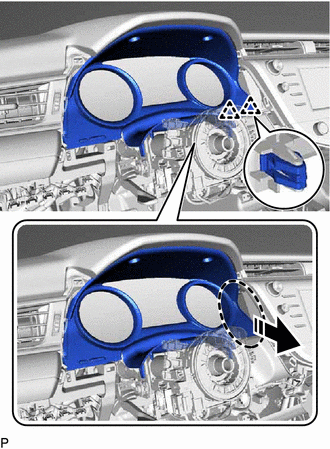

(a) Libérer les 3 agrafes pour déposer le combiné d'instruments de protection de combiné d'instruments n° 2, comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
17. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

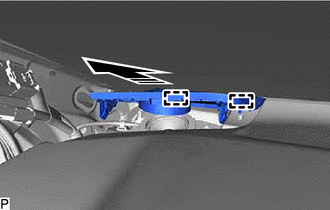

(a) Libérer la griffe et les 2 guides pour débrancher le sous-ensemble de levier de commande de verrouillage de capot. |
|
18. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
(a) Libérer les 6 agrafes comme indiqué sur le schéma.
Déposer dans ce sens |
(b) Libérer l'attache.
(c) Débrancher chaque connecteur pour déposer le sous-ensemble de cache inférieur de tableau de bord n° 1.
19. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
20. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

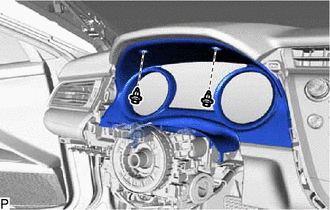

(a) Déposer les 2 agrafes. | |
(b) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(c) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(d) Libérer les 2 guides comme indiqué sur le schéma.
Déposer dans ce sens |
(e) Débrancher le connecteur pour déposer l'ensemble de panneau de finition de combiné d'instruments.
21. DEPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Cliquer ici

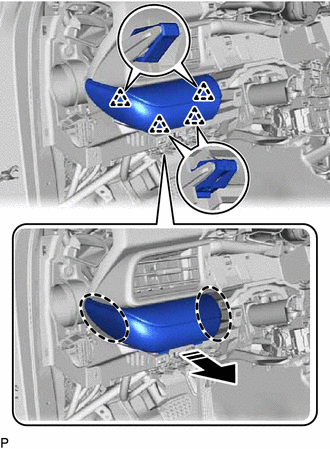

22. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD

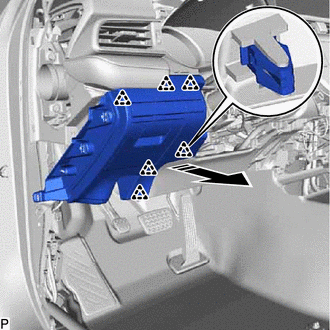

(a) Libérer les 5 agrafes pour déposer l'ensemble de panneau de finition inférieur de tableau de bord comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(b) avec système de clé intelligente:
(1) Débrancher le connecteur.

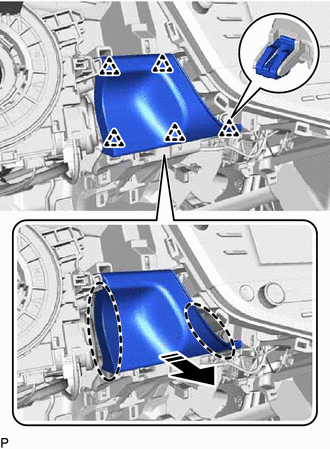

23. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD

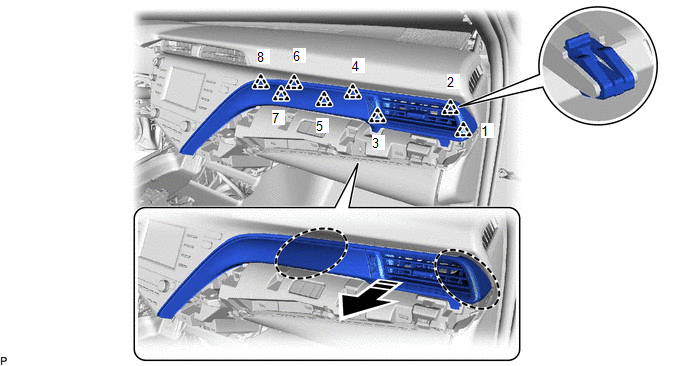

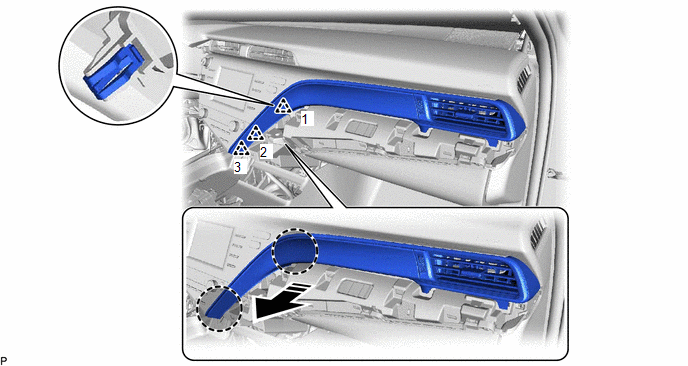

(a) Reposer les 8 agrafes dans l'ordre indiqué sur le schéma.
Placer les mains à cet endroit |
Déposer dans ce sens |
(b) Libérer les 3 agrafes dans l'ordre indiqué sur le schéma afin de déposer l'ensemble de registre de tableau de bord n° 3.
Placer les mains à cet endroit |
Déposer dans ce sens |
(c) avec éclairage:
(1) Débrancher le connecteur.
24. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
25. DEPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 7 pouce)
Cliquer ici
26. DEPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 8 pouce)
Cliquer ici
27. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
28. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
29. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
30. DEPOSER LE GARNISSAGE DE MONTANT AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
31. DEPOSER LE PANNEAU LATERAL DROIT DE TABLEAU DE BORD

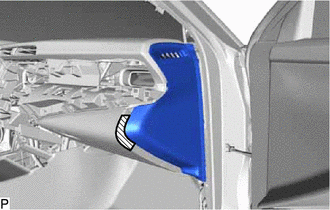

(a) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.
Ruban adhésif de protection |

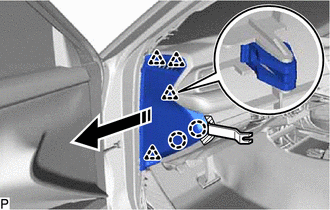

(b) A l'aide d'un extracteur de moulure, libérer les 2 griffes et les 4 agraphes comme indiqué sur le schéma.
Déposer dans ce sens |
(c) Libérer les 3 guides pour déposer le tableau de bord latéral droit comme indiqué sur le schéma.
Déposer dans ce sens |
32. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

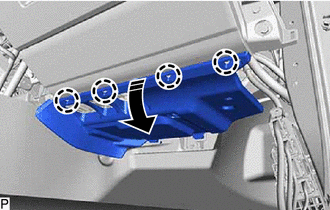

(a) Libérer les 4 griffes comme indiqué sur le schéma.
Déposer dans ce sens |

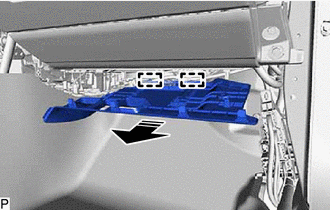

(b) Libérer les 2 guides comme indiqué sur le schéma.
Déposer dans ce sens |
(c) Libérer l'attache.
(d) Débrancher le connecteur pour déposer le sous-ensemble de cache inférieur de tableau de bord n° 2.
33. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
34. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD

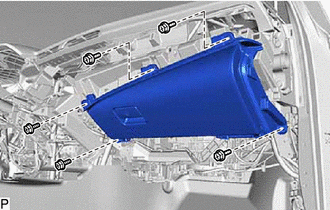

(a) Déposer les 5 vis <C>. | |
(b) Libérer les 4 griffes comme indiqué sur le schéma.
Déposer dans ce sens |
(c) Débrancher chaque connecteur puis déposer le sous-ensemble de tableau de bord inférieur.
35. DEPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1

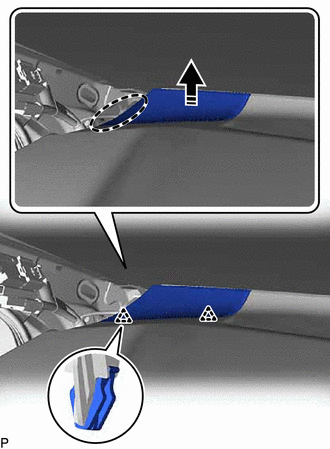

(a) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(b) Libérer les 2 guides pour déposer le sous-ensemble de panneau de haut-parleur de tableau de bord n° 1 comme indiqué sur le schéma.
Déposer dans ce sens |
36. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (pour côté gauche)
Cliquer ici
37. DEPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 2
(a) Libérer les 2 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(b) Libérer les 2 guides pour déposer le sous-ensemble de panneau de haut-parleur de tableau de bord n° 2 comme indiqué sur le schéma.
Déposer dans ce sens |
38. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.

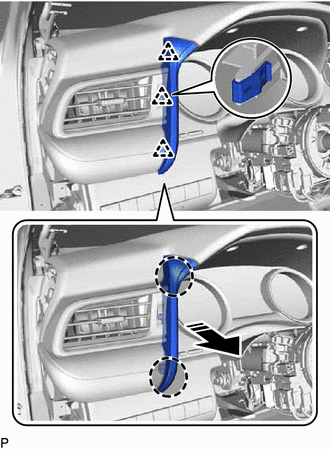

39. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1

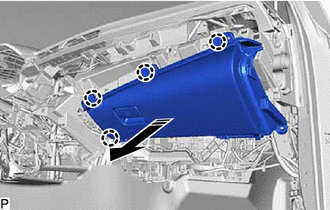

(a) Libérer les 4 agrafes et déposer le sous-ensemble de garnissage de tableau de bord n° 1 comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
40. DEPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD

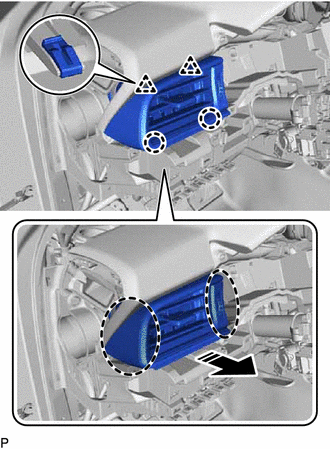

(a) Libérer les 2 griffes et les 2 agrafes pour déposer l'ensemble de registre de tableau de bord n° 1, comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
41. DEBRANCHER LE CABLE DE TABLEAU DE BORD N° 5
Cliquer ici
42. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

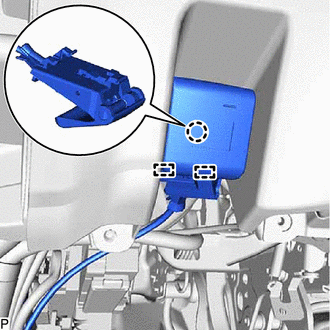

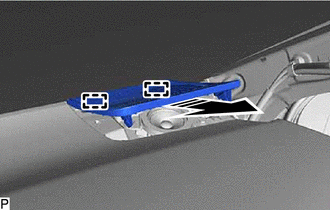

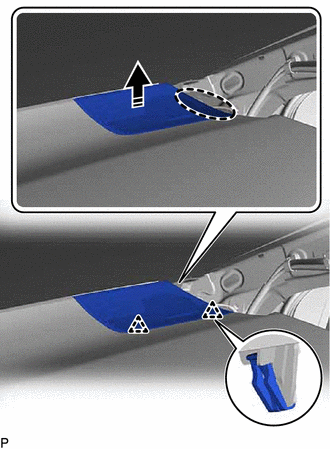

(a) Libérer les 2 griffes pour débrancher la thermistance de refroidisseur (capteur de température ambiante) comme indiqué sur le schéma.
Déposer dans ce sens |

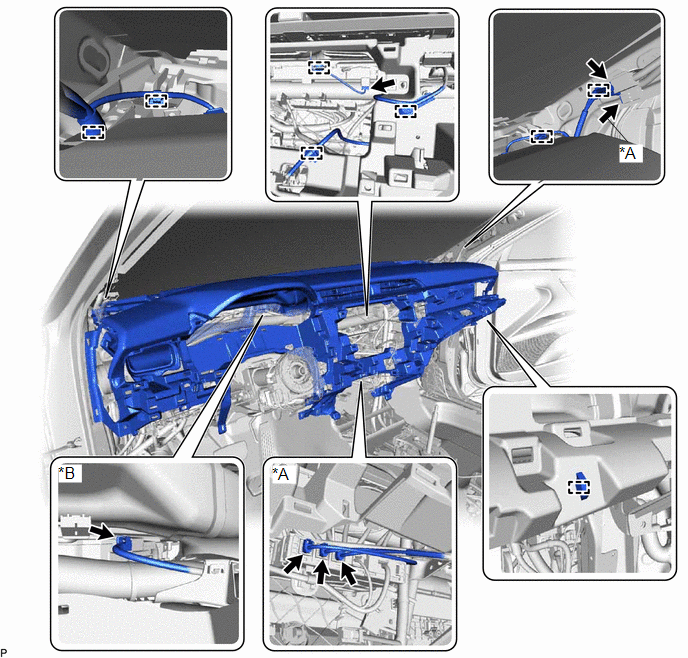

(b) Débrancher chaque connecteur.
*A | avec contacteur (SOS) manuel |
*B | avec affichage Headup |
(c) Libérer chaque attache.
(d) Déposer les 2 agrafes.
*a | Boulon <A> |
*b | Boulon <B> |
*c | Agrafe |
*d | Ecrou <E> |
(e) Déposer les 4 boulons <B>, les 2 boulons <A> et l'écrou <E>.

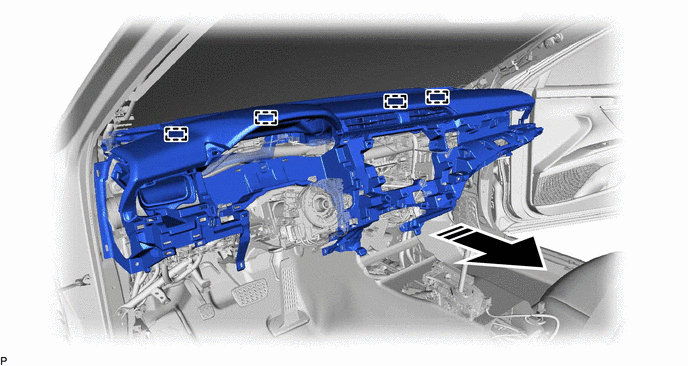

(f) Libérer les 4 guides et déposer le sous-ensemble de rembourrage de sécurité de tableau de bord comme indiqué sur le schéma.
Déposer dans ce sens |
- | - |
REMARQUE:
- Veiller à ne pas endommager le sous-ensemble de rembourrage de sécurité de tableau de bord.
- Ne pas laisser le faisceau de câbles interférer avec les pièces environnantes.
