Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

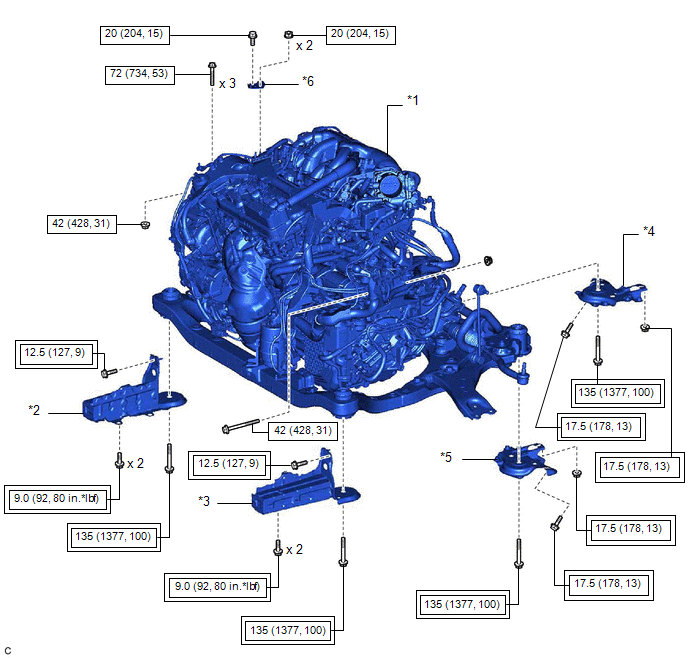

SCHEMA
*1 | ENSEMBLE DE MOTEUR AVEC BOITE-PONT |
*2 | SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT DROIT |
*3 | SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT GAUCHE |
*4 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE SUSPENSION AVANT DROIT |
*5 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE SUSPENSION AVANT GAUCHE |
*6 | RENFORT DE FIXATION DROIT DU MOTEUR N° 2 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

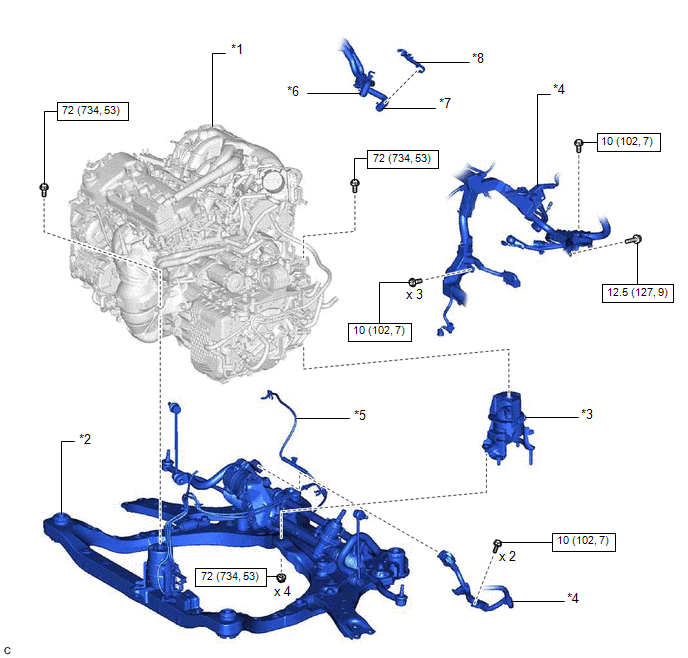

SCHEMA
*1 | ENSEMBLE DE MOTEUR AVEC BOITE-PONT |
*2 | ENSEMBLE DE CADRE AVANT |
*3 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
*4 | FAISCEAU DE CABLES |
*5 | DURITE A DEPRESSION |
*6 | DURITE DE DERIVATION D'EAU N° 1 |
*7 | ENSEMBLE DE DURITE DE DERIVATION D'EAU |
*8 | ATTACHE DE RENIFLARD DE BOITE DE VITESSES |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

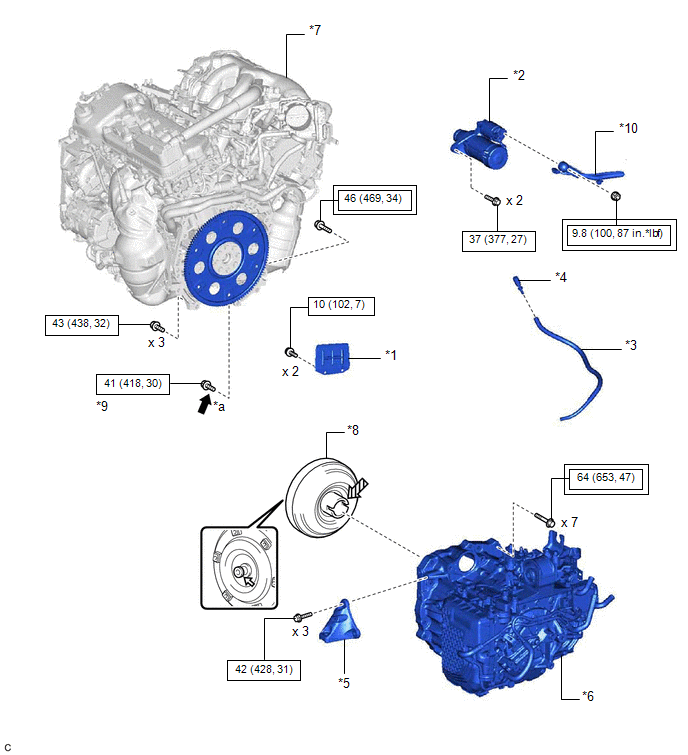

SCHEMA
*1 | CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR |
*2 | ENSEMBLE DE DEMARREUR |
*3 | DURITE DE BOUCHON DE RENIFLARD |
*4 | SOUS-ENSEMBLE DE BOUCHON DE RENIFLARD |
*5 | SUPPORT DE FIXATION AVANT DU MOTEUR |
*6 | ENSEMBLE DE BOITE-PONT AUTOMATIQUE |
*7 | ENSEMBLE DE MOTEUR |
*8 | ENSEMBLE DE CONVERTISSEUR DE COUPLE |
*9 | BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE |
*10 | FAISCEAU DE CABLES |
*a | COULEUR NOIRE: x 1 COULEUR ARGENTEE: x 5 |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit | ||
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
Graisse pour cannelures d'embrayage d'origine Toyota ou produit équivalent | ||
Graisse MP | ★ |
Pièce préenduite |

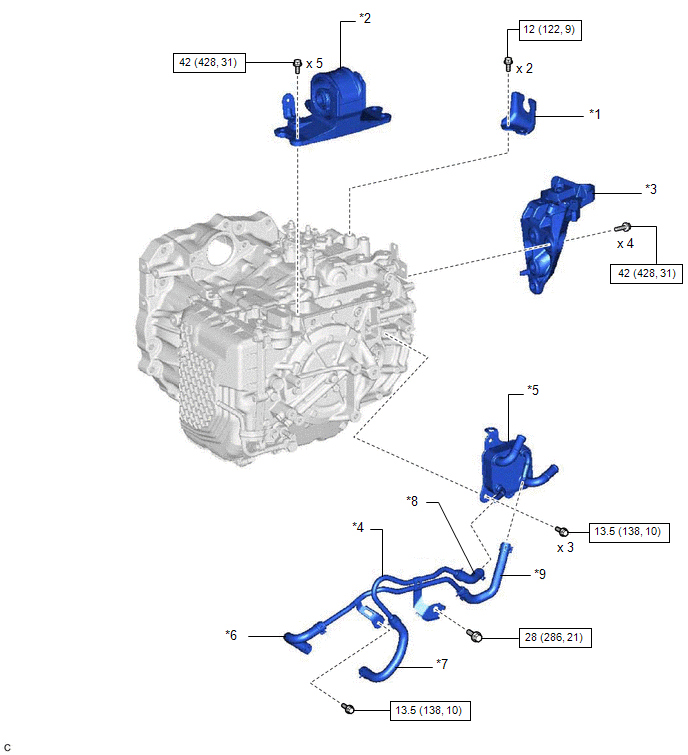

SCHEMA
*1 | SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES N° 1 |
*2 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE N° 2 |
*3 | SOUS-ENSEMBLE DE SUPPORT DE FIXATION DE MOTEUR ARRIERE |
*4 | SOUS-ENSEMBLE DE TUYAU DE DURITE DE REFROIDISSEUR D'HUILE N° 1 SANS DURITE |
*5 | REFROIDISSEUR D'HUILE DE BOITE DE VITESSES |
*6 | DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 1 |
*7 | DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 1 |
*8 | DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 2 |
*9 | DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 2 |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

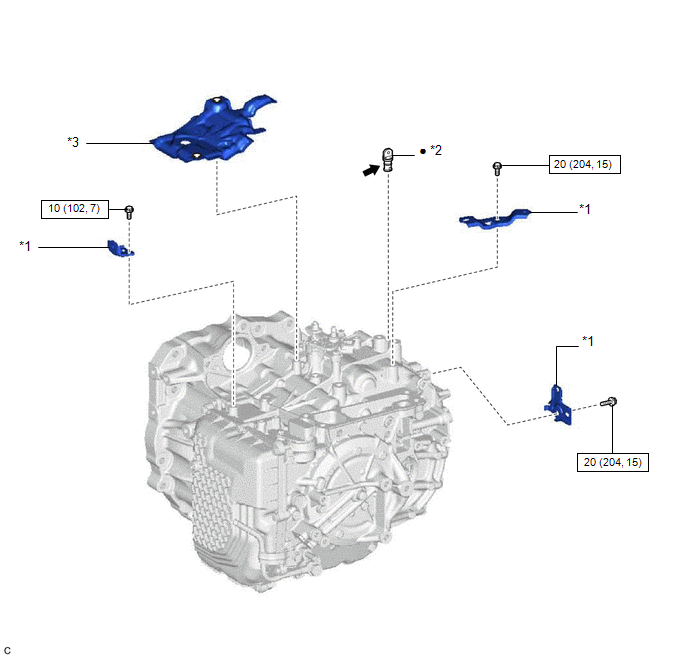

SCHEMA
*1 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
*2 | ENSEMBLE DE BOUCHON DE CARTER DE BOITE DE VITESSES |
*3 | COUVERCLE DE CARTER DE BOITE DE VITESSES AUTOMATIQUE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable | |
ATF WS d'origine Toyota |
- | - |
