DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag latéral n° 1, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
ATTENTION:

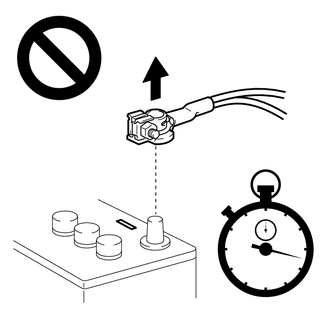

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
4. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
fabrication TMC: Cliquer ici
pour sièges de type rabattable de fabrication TMMK: Cliquer ici
pour sièges de type fixe de fabrication TMMK: Cliquer ici
5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
6. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte avant de manière à pouvoir déposer le garnissage inférieur de montant central.
8. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
9. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte arrière de manière à pouvoir déposer le garnissage inférieur de montant central.
10. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL
Cliquer ici
11. DEPOSER LE CAPTEUR D'AIRBAG LATERAL N° 1
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Débrancher le connecteur de capteur d'airbag latéral n° 1.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

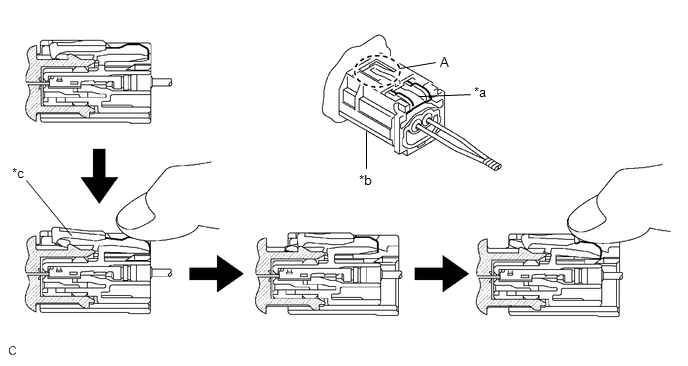

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
*c | Le connecteur est déverrouillé |
- | - |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

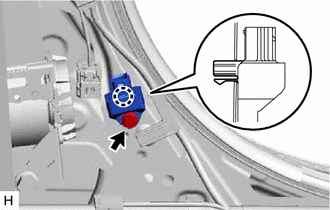

(d) Déposer le boulon et libérer la griffe pour déposer le capteur d'airbag latéral n° 1. |
|

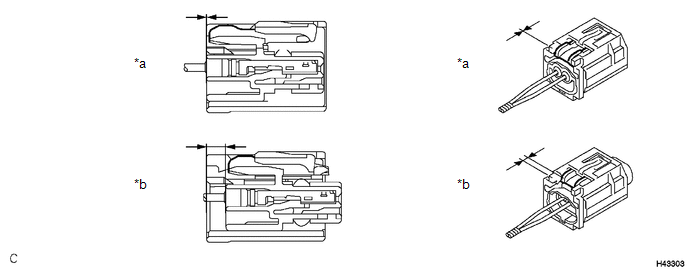

(e) S'assurer que la position du verrouillage de boîtier blanc est identique à celle indiquée sur le schéma.
*a | Incorrect(e) | *b |
Correct(e) |
