VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

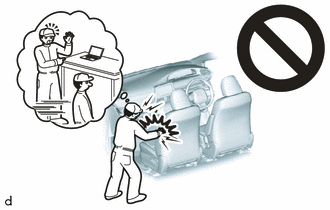

ATTENTION:
Veiller à suivre correctement les procédures de dépose et de repose pour le capteur d'airbag latéral n° 1.
PROCEDURE
1. VERIFIER LE CAPTEUR D'AIRBAG LATERAL N° 1 (véhicule n'ayant pas subi de collision)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
2. VERIFIER LE CAPTEUR D'AIRBAG LATERAL N° 1 (véhicule ayant subi une collision mais dont l'airbag ne s'est pas déployé)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
(b) Vérifier visuellement la présence d'éventuels défauts dans le capteur d'airbag latéraux n° 1 si un montant central du véhicule ou de ses abords est endommagé.
CONSEIL:
Les défauts sont les suivants:
OK:
Il n'y a aucun défaut.
Si l'un de ces défauts est détecté, remplacer le capteur d'airbag latéral n° 1 par un élément neuf.
3. VERIFIER LE CAPTEUR D'AIRBAG LATERAL N° 1 (véhicule ayant subi une collision mais dont l'airbag s'est déployé)
(a) Lorsque les airbags se sont déployés suite à une collision, veiller à remplacer tous les capteur d'airbag latéraux n° 1 dans les zones endommagées (tous ceux nécessitant une réparation).
(b) Examiner le capteur d'airbag latéral n° 1 dans les zones non endommagées pour s'assurer de l'absence de défauts.
CONSEIL:
Les défauts sont les suivants:
OK:
Il n'y a aucun défaut.
Si l'un des défauts est détecté ou si un capteur d'airbag latéral n° 1 a détecté une importante collision, remplacer le capteur d'airbag n° 1 par un élément neuf.
