DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble de bouton d'avertisseur sonore, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER LE CACHE INFERIEUR DE VOLANT N° 2

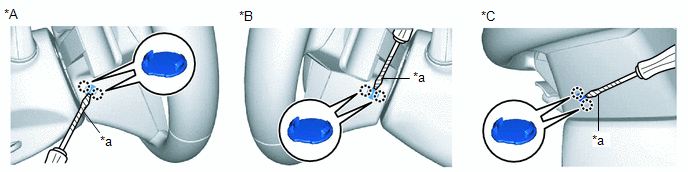

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer chaque griffe pour retirer les 3 caches inférieurs de volant n° 2.
CONSEIL:
Faire attention lors de la libération des griffes, car le cache inférieur de volant n° 2 peut être projeté.
*A | pour côté gauche |
*B | pour côté droit |
*C | pour côté inférieur |
- | - |
*a | Ruban adhésif de protection |
- | - |
4. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
ATTENTION:

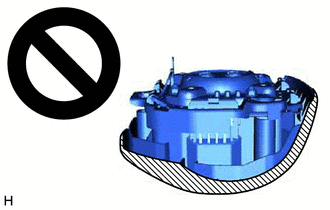

Lors du stockage de l'ensemble de bouton d'avertisseur sonore, veiller à ce que le côté déploiement soit orienté vers le haut.
![]() |
Côté déploiement |
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

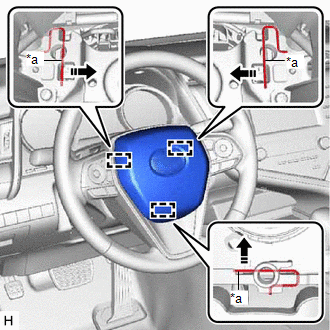

(c) A l'aide d'un tournevis, pousser les 3 ressorts de torsion pour libérer les 3 goupilles comme indiqué sur le schéma.
*a | Ressort de torsion |
![]() |
Pousser dans ce sens |
REMARQUE:
Maintenir légèrement l'ensemble de bouton d'avertisseur sonore pour l'empêcher de tomber.
CONSEIL:
Introduire le tournevis dans les orifices de pose des 3 caches inférieurs de volant n° 2.
(d) Extraire l'ensemble de bouton d'avertisseur sonore de l'ensemble de volant et maintenir l'ensemble de bouton d'avertisseur sonore avec une main.
REMARQUE:
Lors de la dépose de l'ensemble de bouton d'avertisseur sonore, veiller à ne pas tirer le faisceau de câbles d'airbag.
(e) Débrancher le connecteur d'avertisseur sonore de l'ensemble du bouton d'avertisseur sonore.

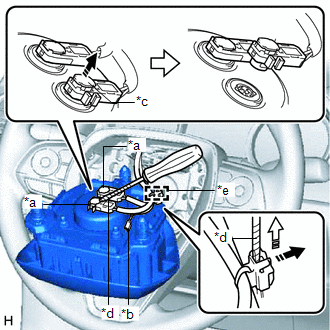

*a | Connecteur d'airbag |
*b | Connecteur de l'avertisseur sonore |
*c | Bouton de verrouillage de connecteur d'airbag |
*d | Ruban adhésif de protection |
*e | Attache de faisceau de câbles |
![]() |
Libérer dans ce sens |
![]() |
Déposer dans ce sens |
(f) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 boutons de verrouillage de connecteur d'airbag.
(g) Débrancher les 2 connecteurs d'airbag.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
(h) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, relâcher le verrouillage et déposer l'attache de faisceau de câbles pour déposer l'ensemble de bouton d'avertisseur sonore.
