Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de générateur sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
Cliquer ici
3. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
Cliquer ici
6. DEPOSER LA COURROIE STRIEE
Cliquer ici
7. DEPOSER L'ENSEMBLE DE GENERATEUR

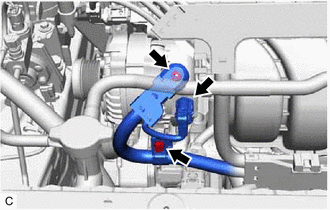

(a) Débrancher le connecteur de l'ensemble de générateur. |
|
(b) Ouvrir le capuchon de borne.
(c) Déposer l'écrou et débrancher le faisceau de câbles de la borne B.
(d) Déposer le boulon et détacher le support d'attache de faisceau de câbles de l'ensemble de générateur.

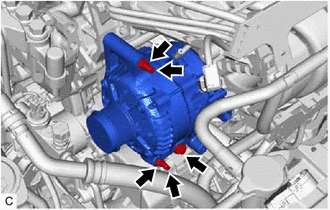

(e) Déposer les 2 écrous puis desserrer le boulon. |
|
(f) A l'aide d'une clé à douille "TORX" E8, déposer les 2 goujons filetés.
(g) Déposer le boulon et l'ensemble de générateur.
