Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

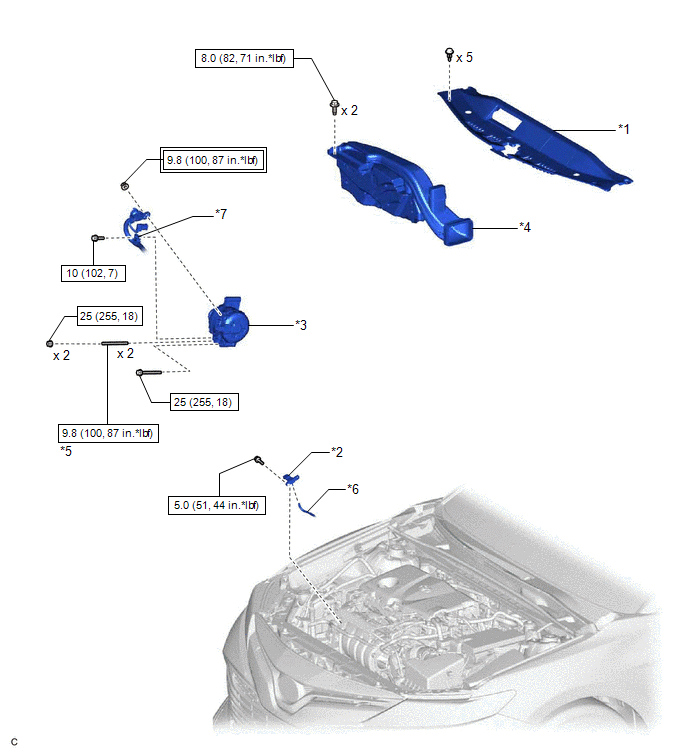

SCHEMA
*1 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
*2 | ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*3 | ENSEMBLE DE GENERATEUR |
*4 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
*5 | GOUJON FILETE |
*6 | DURITE A DEPRESSION |
*7 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |

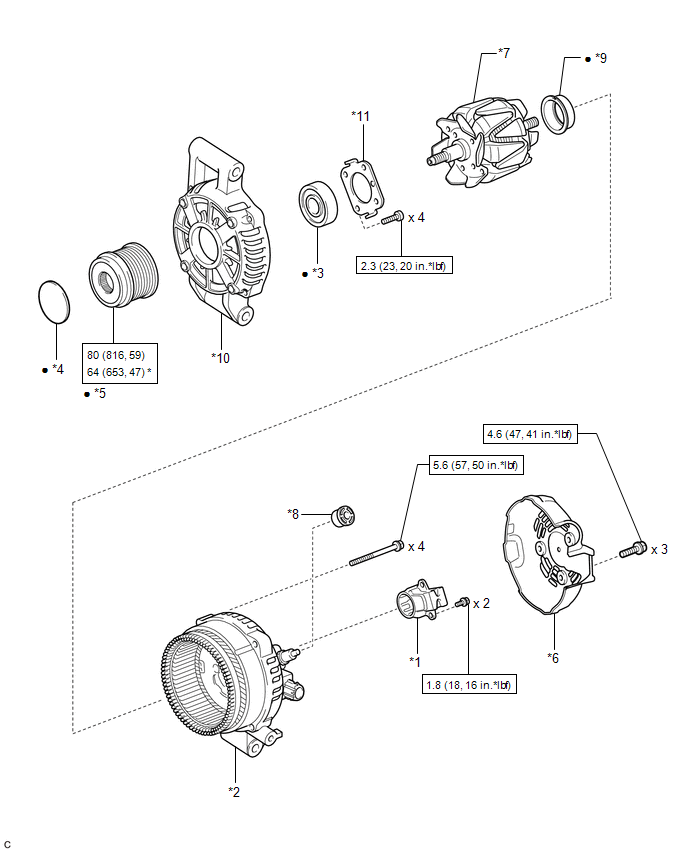

SCHEMA
*1 | ENSEMBLE DE PORTE-BALAIS DE GENERATEUR |
*2 | ENSEMBLE DE BOBINE DE GENERATEUR |
*3 | ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR |
*4 | CACHE DE POULIE DE GENERATEUR |
*5 | POULIE DE GENERATEUR AVEC EMBRAYAGE |
*6 | CACHE D'EXTREMITE ARRIERE DE GENERATEUR |
*7 | ENSEMBLE DE ROTOR DE GENERATEUR |
*8 | ISOLANT DE BORNE DE GENERATEUR |
*9 | GARNITURE D'ETANCHEITE DE COUVERCLE DE ROULEMENT |
*10 | FLASQUE COTE ENTRAINEMENT DE GENERATEUR |
*11 | PLAQUE DE RETENUE |
- | - |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
* | Usage du SST requis | |
● | Pièce non réutilisable |
- | - |
