Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de la barre stabilisatrice arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

  • Remplacement du capteur de rapport air/carburant
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

pour A25A-FKS

pour 2GR-FKS

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

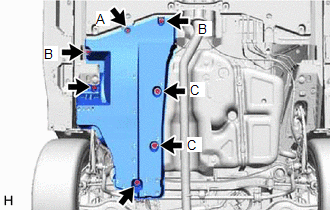

2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2

(a) Déposer les 2 boulons et l'agrafe (A).

(b) Libérer les 2 œillets (B) et les 2 agrafes (C) pour déposer le sabot de protection du plancher n° 2.

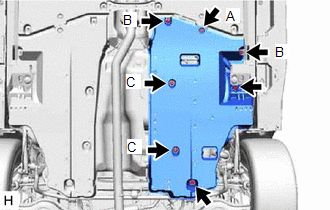

3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1

(a) Déposer les 2 boulons et l'agrafe (A).

(b) Libérer les 2 œillets (B) et les 2 agrafes (C) pour déposer le sabot de protection du plancher n° 1.

4. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

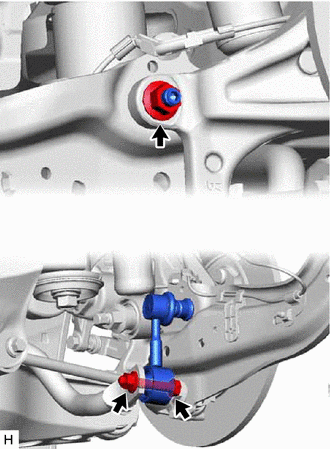

5. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

(a) Desserrer l'écrou (A) de l'ensemble de biellette de barre stabilisatrice arrière gauche.

CONSEIL:

Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.

(b) Desserrer l'écrou (B) de l'ensemble de biellette de barre stabilisatrice arrière gauche.

REMARQUE:

Ne pas tourner le boulon car celui-ci est muni d'une butée. Desserrer l'écrou avec le boulon en place.

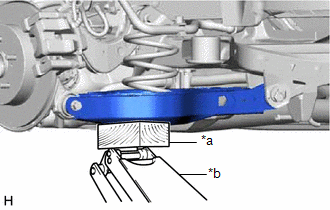

(c) A l'aide d'un cric et d'un bloc de bois, soutenir l'ensemble de bras de suspension arrière n° 2.

REMARQUE:

  • Lors du levage sur cric de l'ensemble de bras de suspension arrière n° 2, veiller à effectuer l'opération lentement.
  • Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.

*a

Bloc de bois

*b

Cric

(d) Déposer le boulon, les 2 écrous et l'ensemble de biellette de barre stabilisatrice arrière gauche.

6. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

7. DEPOSER LA BARRE STABILISATRICE ARRIERE

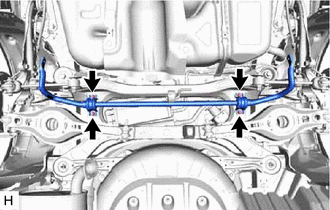

(a) Déposer les 4 boulons, la barre stabilisatrice arrière, les 2 supports de barre stabilisatrice arrière n° 1 et les 2 douilles de barre stabilisatrice arrière du sous-ensemble de traverse de suspension arrière.

8. DEPOSER LE SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1

(a) Déposer les 2 supports de barre stabilisatrice arrière n° 1 des 2 douilles de barre stabilisatrice arrière.

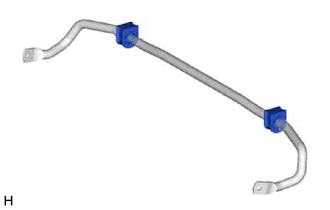

9. DEPOSER LA DOUILLE DE BARRE STABILISATRICE ARRIERE

(a) Déposer les 2 douilles de la barre stabilisatrice arrière.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SABOT DE PROTECTION DE PLANCHER N° 1 *2 SABOT DE PROTECTION DE PLANCHER N° 2 N*m (kgf*cm, lbf*pi): couple de serrage prescrit - - SCHEMA *1 SUPPORT ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE (a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de biellette de barre stabilisatrice arrière dans un étau entre des plaq ...
