Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

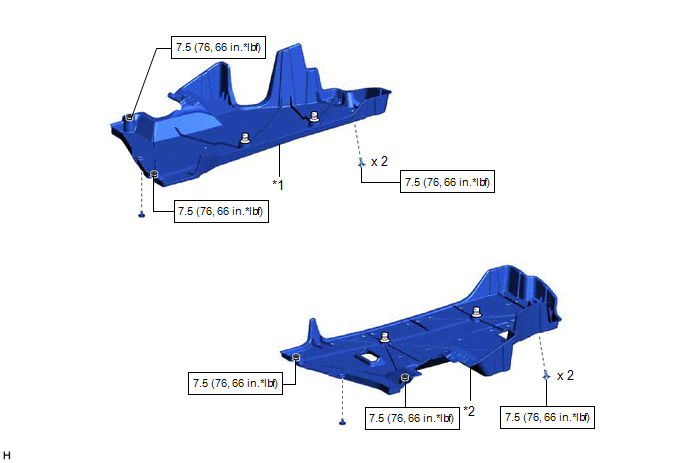

SCHEMA
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

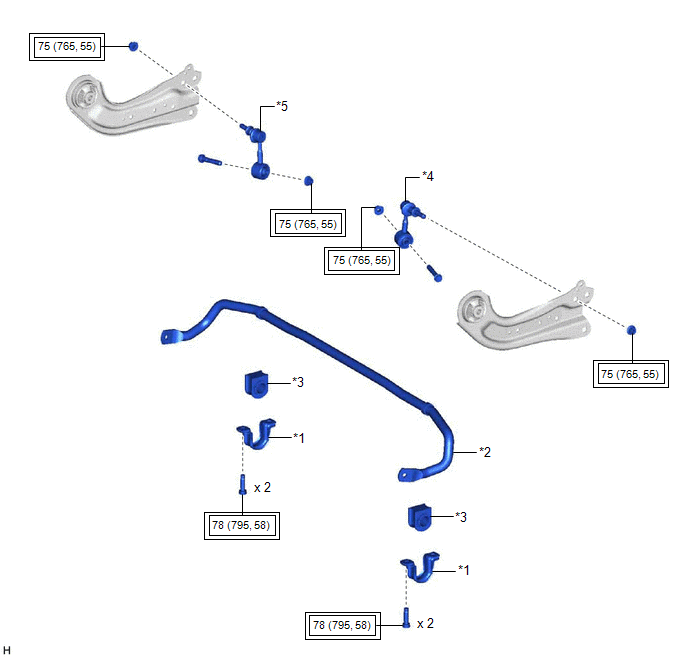

SCHEMA
*1 | SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1 |
*2 | BARRE STABILISATRICE ARRIERE |
*3 | DOUILLE DE BARRE STABILISATRICE ARRIERE |
*4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
