Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de cadre avant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*1: avec système de clé intelligente

*2: sans système de clé intelligente

*3: Lorsque l'ECM est remplacé par un élément neuf, la réinitialisation de la mémoire est inutile.

*4: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*4

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

Remplacement de l'ECM

Enregistrement du numéro d'identification du véhicule (VIN)

Le MIL s'allume

pour A25A-FKS:

pour 2GR-FKS:

Enregistrement de l'ID de communication de l'ECU (système antidémarrage)

Fonction de démarrage du moteur

avec système de clé intelligente:

sans système de clé intelligente:

  • Remplacement de l'ensemble de moteur
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

pour A25A-FKS:

pour 2GR-FKS:

Remplacement de l'ensemble de boîte-pont automatique

  1. Réinitialiser la mémoire
  2. Entrer le code de compensation de la boîte-pont dans l'ECM
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage
  • Choc important au changement de vitesse
  • Détérioration de l'efficacité du carburant

pour l'initialisation de UB80E:

pendant l'enregistrement de UB80E:

pour initialisation UA80E:

pour enregistrement UA80E:

Remplacement de l'ECM

(Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Transférer le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM

(Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Réinitialiser le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM*1

Enregistrement du code (système de clé intelligente (pour fonction de démarrage)

  • Système de verrouillage centralisé des portes à distance
  • Système de clé intelligente (pour la fonction d'ouverture)
  • Système de clé intelligente (pour fonction de démarrage)
  • Fonction de verrouillage de direction

Remplacement de l'ECM*2

Enregistrement de code (système antidémarrage (sans système de clé intelligente))

  • Système de verrouillage centralisé des portes à distance
  • Démarrage du moteur

Réglage de la géométrie des roues avant

Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.

  • Le VSC est désactivé ou défectueux
  • Les DTC sont émis
  • Le témoin de dérapage s'allume
  • Le témoin ABS est allumé

avec système de frein de stationnement électrique:

sans système de frein de stationnement électrique:

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur d'aide au stationnement

pour l'initialisation:

pour le calibrage:

  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

  • Initialisation de dispositif de commande de caméra de télévision
  • Régler l'angle de braquage
  • Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur de rétroviseur panoramique

pour l'initialisation:

pour le calibrage:

Ensemble de mécanisme de direction assistée à crémaillère

  • Effectuer le calibrage du point zéro du capteur de couple
  • Aider à l'écriture de carte
  • Les DTC sont émis
  • L'effort de braquage est différent lorsque l'on tourne le volant vers la gauche et vers la droite
  • Le témoin EPS s'allume

PROCEDURE

1. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

2. DEPOSER LA PROTECTION D'ALIMENTATION EN CARBURANT (pour A25A-FKS)

Cliquer ici

3. REPOSER LE CROCHET POUR MOTEUR

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

4. DEPOSER L'ISOLANT THERMIQUE DE MECANISME DE DIRECTION (pour A25A-FKS)

Cliquer ici

5. DEBRANCHER LE FAISCEAU DE CABLES

Cliquer ici

6. DEPOSER L'ENSEMBLE DE CADRE AVANT

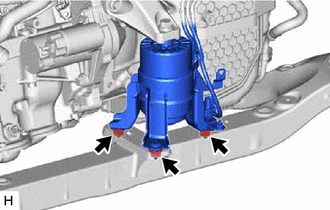

(a) Déposer les 3 écrous et détacher le silentbloc de support du moteur avant de l'ensemble de cadre avant.

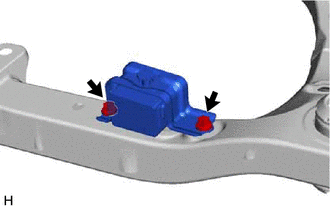

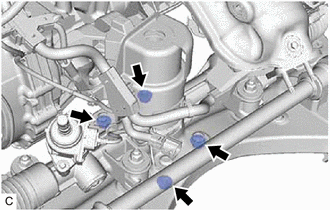

(b) Déposer les 4 écrous et détacher le silentbloc de support du moteur arrière de l'ensemble de cadre avant.

7. DEPOSER LA BARRE STABILISATRICE AVANT AVEC SUPPORT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

8. DEPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR GAUCHE DE SUSPENSION AVANT N° 1

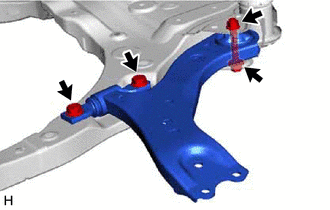

(a) Déposer les 3 boulons, l'écrou et le sous-ensemble de bras inférieur de suspension avant gauche n° 1 de l'ensemble de cadre avant.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

(b) Déposer la butée de douille de bras inférieur avant du sous-ensemble de bras de suspension inférieur avant n° 1.

10. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

11. DEPOSER LA PATTE DE SUPPORT DE TUYAU D'ECHAPPEMENT N° 2

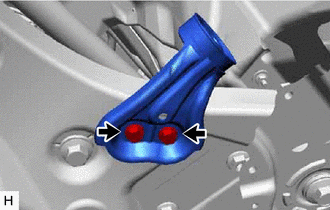

(a) Déposer les 2 boulons et la patte de support de tuyau d'échappement n° 2 de l'ensemble de cadre avant.

12. DEPOSER L'AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT

(a) Déposer les 2 boulons et l'amortisseur dynamique de traverse de suspension avant de l'ensemble de cadre avant.

13. DEPOSER LA BUTEE DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION AVANT

(a) Avant de déposer les 2 butées inférieures de fixation de corps de traverse de suspension avant de l'ensemble de cadre avant.

14. DEPOSER LA BUTEE DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

(a) Avant de déposer les 2 butées inférieures de fixation de corps de traverse de suspension arrière de l'ensemble de cadre avant.

15. DEPOSER LE COUSSINET AVANT DE FIXATION DE CORPS DE TRAVERSE DE SUSPENSION AVANT (pour côté gauche)

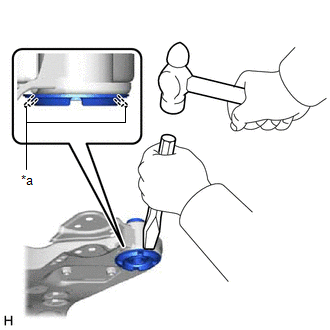

(a) A l'aide d'un burin et d'un marteau, froisser le flasque du coussinet avant de fixation de corps de traverse de suspension avant comme indiqué sur le schéma.

*a

Flasque

(b) Appliquer du lubrifiant sur les surfaces de contact du coussinet avant de fixation de corps de traverse de suspension avant.

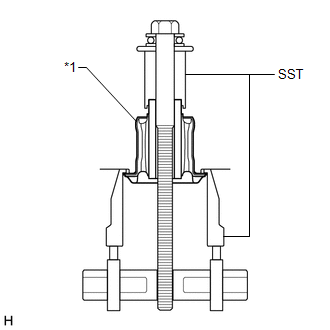

(c) Reposer le SST comme indiqué sur le schéma.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04020

09952-04010

09954-04010

09955-04011

09958-04011

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

*1

Coussinet de fixation avant de corps de traverse de suspension avant

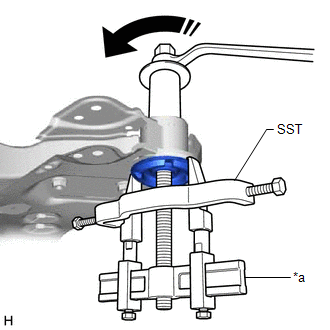

(d) Faire tourner le boulon de centrage SST, comme indiqué sur le schéma, afin de créer un jeu entre le coussinet avant de fixation de corps de traverse de suspension avant et l'ensemble de cadre avant.

*a

Maintenir

Tourner

(e) Tout en appliquant du lubrifiant sur le coussinet avant de fixation de corps de traverse de suspension avant via le jeu créé, déposer progressivement le coussinet avant de fixation de corps de traverse de suspension avant.

REMARQUE:

16. DEPOSER LE COUSSINET AVANT DE FIXATION DE CORPS DE TRAVERSE DE SUSPENSION AVANT (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

17. DEPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

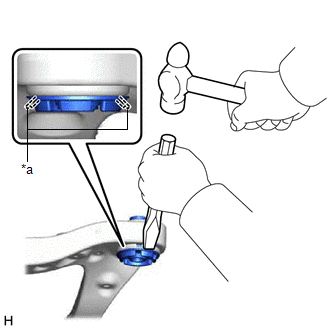

(a) A l'aide d'un burin et d'un marteau, froisser le flasque du coussinet arrière de fixation de corps de traverse de suspension avant gauche comme indiqué sur le schéma.

*a

Flasque

(b) Appliquer du lubrifiant sur les surfaces de contact du coussinet arrière de fixation de corps de traverse de suspension avant gauche.

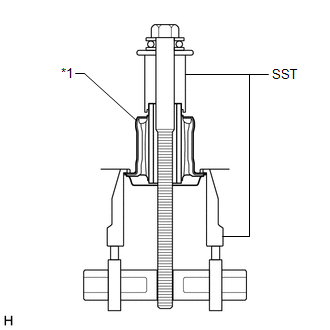

(c) Reposer le SST comme indiqué sur le schéma.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04020

09952-04010

09954-04010

09955-04011

09958-04011

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

*1

Coussinet de fixation arrière gauche de corps de traverse de suspension avant

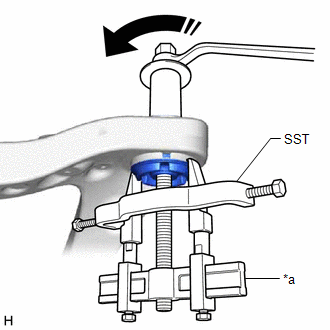

(d) Faire tourner le boulon de centrage SST, comme indiqué sur le schéma, afin de créer un jeu entre le coussinet arrière de fixation de corps de traverse de suspension avant gauche et l'ensemble de cadre avant.

*a

Maintenir

Tourner

(e) Tout en appliquant du lubrifiant sur le coussinet arrière de fixation de corps de traverse de suspension avant gauche via le jeu créé, déposer progressivement le coussinet arrière de fixation de corps de traverse de suspension avant gauche.

REMARQUE:

18. DEPOSER LE COUSSINET DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

CONSEIL:

Procéder de la même manière que pour le coussinet de fixation arrière gauche de corps de traverse de suspension avant.

19. DEPOSER LE BOUCHON D'ORIFICE

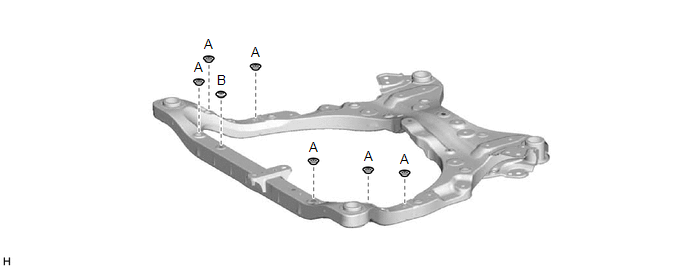

(a) Déposer les 7 bouchons d'orifice de l'ensemble de cadre avant.

CONSEIL:

Il y a 2 formes de bouchons d'orifice différentes.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour A25A-FKS - - *1 ENSEMBLE DE CADRE AVANT *2 PROTECTION D'ALIMENTATION EN CARBURANT *3 ISOLANT THERMIQUE DE MECANISME DE DIRECTION *4 FAISCEAU DE CABLES ...

Repose
REPOSE PROCEDURE 1. REPOSER LE BOUCHON D'ORIFICE (a) Reposer les 7 bouchons d'orifice sur l'ensemble de cadre avant. CONSEIL: Il y a 2 formes de bouchons d'orifice différentes. 2. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE ...
