Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Suspension / Suspension Avant / Traverse De Suspension Avant / Repose

REPOSE

PROCEDURE

1. REPOSER LE BOUCHON D'ORIFICE

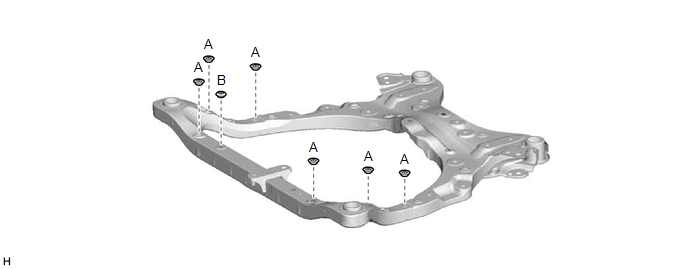

(a) Reposer les 7 bouchons d'orifice sur l'ensemble de cadre avant.

CONSEIL:

Il y a 2 formes de bouchons d'orifice différentes.

2. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

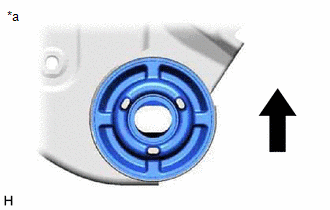

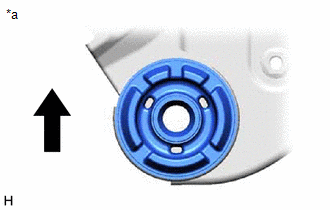

(a) Aligner un nouveau coussinet de fixation arrière gauche de corps de traverse de suspension avant comme indiqué sur le schéma et le fixer sur l'ensemble de cadre avant.

*a

Vue de dessous

Avant du véhicule

REMARQUE:

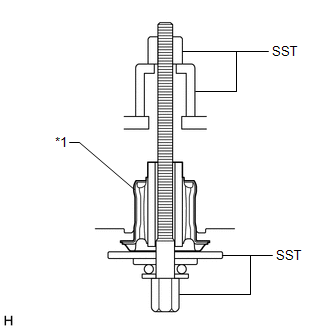

(b) Reposer le SST comme indiqué sur le schéma.

SST: 09570-24011

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01060

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

*1

Coussinet de fixation arrière gauche de corps de traverse de suspension avant

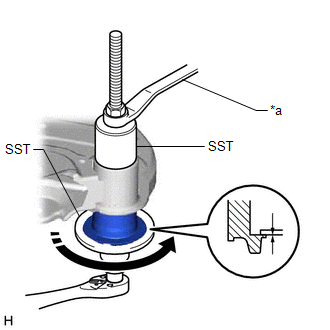

(c) A l'aide du SST, poser le coussinet de fixation arrière gauche de corps de traverse de suspension avant, comme indiqué sur le schéma.

*a

Maintenir

Tourner

REMARQUE:

Vérifier s'il n'y a pas de jeu entre l'ensemble de cadre avant et le coussinet de fixation arrière gauche de corps de traverse de suspension avant.

3. REPOSER LE COUSSINET DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

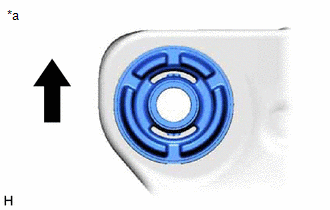

(a) Aligner un nouveau coussinet de fixation arrière de corps de traverse de suspension avant comme indiqué sur le schéma et le fixer sur l'ensemble de cadre avant.

*a

Vue de dessous

Avant du véhicule

REMARQUE:

(b) Reposer le SST en utilisant la même procédure que pour le coussinet de fixation arrière de corps de traverse de suspension avant gauche.

SST: 09570-24011

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01060

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

(c) A l'aide du SST, reposer le coussinet de fixation arrière de corps de traverse de suspension avant.

REMARQUE:

Vérifier qu'il n'y a pas de jeu entre l'ensemble de cadre avant et le coussinet de fixation arrière de corps de traverse de suspension avant.

CONSEIL:

Procéder de la même manière que pour le coussinet de fixation arrière gauche de corps de traverse de suspension avant.

4. REPOSER LE COUSSINET AVANT DE FIXATION DE CORPS DE TRAVERSE DE SUSPENSION AVANT (pour côté gauche)

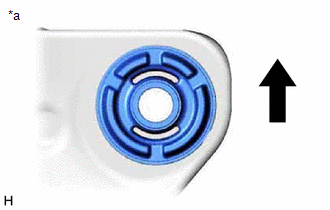

(a) Aligner un nouveau coussinet de fixation avant de corps de traverse de suspension avant comme indiqué sur le schéma et le fixer sur l'ensemble de cadre avant.

*a

Vue de dessous

Avant du véhicule

REMARQUE:

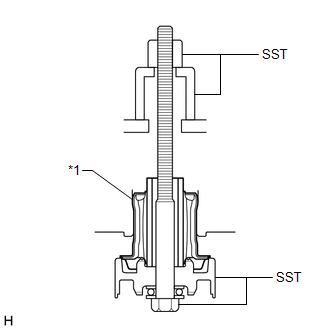

(b) Reposer le SST comme indiqué sur le schéma.

SST: 09830-10010

09830-01010

09830-01020

09830-01030

09830-01060

REMARQUE:

  • Veiller à poser le SST (09830-01030) dans le bon sens.
  • Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

*1

Coussinet de fixation avant de corps de traverse de suspension avant

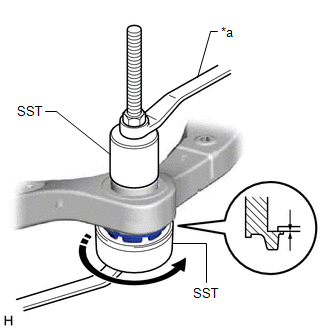

(c) A l'aide du SST, poser le coussinet de fixation avant de corps de traverse de suspension avant, comme indiqué sur le schéma.

*a

Maintenir

Tourner

REMARQUE:

Vérifier qu'il n'y a pas de jeu entre l'ensemble de cadre avant et le coussinet de fixation avant de corps de traverse de suspension avant.

5. REPOSER LE COUSSINET AVANT DE FIXATION DE CORPS DE TRAVERSE DE SUSPENSION AVANT (pour côté droit)

(a) Aligner un nouveau coussinet de fixation avant de corps de traverse de suspension avant comme indiqué sur le schéma et le fixer sur l'ensemble de cadre avant.

*a

Vue de dessous

Avant du véhicule

REMARQUE:

(b) Poser le SST en procédant de la même façon que pour le côté gauche.

SST: 09830-10010

09830-01010

09830-01020

09830-01030

09830-01060

REMARQUE:

(c) A l'aide du SST, reposer le coussinet avant de fixation de corps de traverse de suspension avant.

REMARQUE:

Vérifier qu'il n'y a pas de jeu entre l'ensemble de cadre avant et le coussinet de fixation avant de corps de traverse de suspension avant.

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. REPOSER LA BUTEE DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT

(a) Reposer les 2 butées inférieures de fixation de corps de traverse de suspension arrière sur l'ensemble de cadre avant.

7. REPOSER LA BUTEE DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION AVANT

(a) Reposer les 2 butées inférieures de fixation de corps de traverse de suspension avant sur l'ensemble de cadre avant.

8. REPOSER L'AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT

(a) Reposer l'amortisseur dynamique de traverse de suspension avant sur l'ensemble de cadre avant à l'aide des 2 boulons.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

9. REPOSER LA PATTE DE SUPPORT DE TUYAU D'ECHAPPEMENT N° 2

(a) Reposer la patte de support de tuyau d'échappement n° 2 sur l'ensemble de cadre avant à l'aide des 2 boulons.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

10. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT GAUCHE N° 1

(a) Déposer la butée de douille de bras inférieur avant du sous-ensemble de bras de suspension inférieur avant n° 1.

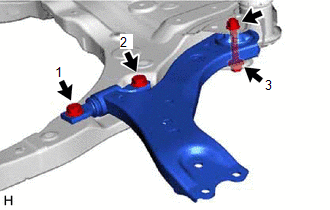

(b) Avant de reposer le sous-ensemble inférieur de bras de suspension n° 1 sur l'ensemble de cadre avant à l'aide des 3 boulons et l'écrou dans l'ordre indiqué sur le schéma.

Torque:

Boulon (1), (2) :

200 N·m {2 039 kgf·cm, 148 ft·lbf}

Boulon (3) :

135 N·m {1 377 kgf·cm, 100 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

11. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT DROIT N° 1

CONSEIL:

Procéder de la même manière que pour le côté gauche.

12. REPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

Cliquer ici

13. REPOSER LA BARRE STABILISATRICE AVANT AVEC SUPPORT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

14. REPOSER L'ENSEMBLE DE CADRE AVANT

(a) Reposer le silentbloc de support du moteur arrière sur l'ensemble de cadre avant à l'aide des 4 écrous.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

(b) Reposer l'ensemble de silentbloc de support du moteur avant sur l'ensemble de cadre avant à l'aide des 3 écrous.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

15. BRANCHER LE FAISCEAU DE CABLES

Cliquer ici

16. REPOSER L'ISOLANT THERMIQUE DE MECANISME DE DIRECTION (pour A25A-FKS)

Cliquer ici

17. REPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici
