Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du sous-ensemble de porte-essieu arrière, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues arrière |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
|
|
|
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage | |
| Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
4. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
5. DEPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici
6. DEPOSER LE DISQUE ARRIERE
Cliquer ici
7. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
Cliquer ici
9. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

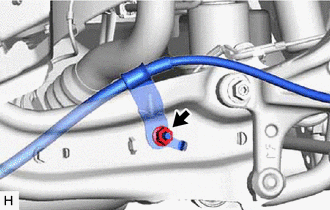

(a) Déposer l'écrou et détacher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de bras tiré arrière. |
|
10. DETACHER L'ENSEMBLE DE FREIN DE STATIONNEMENT

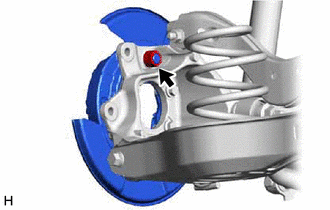

(a) Déposer l'écrou et détacher l'ensemble de frein de stationnement du sous-ensemble de porte-essieu arrière. REMARQUE: A l'aide d'un câble ou d'un outil équivalent, soutenir l'ensemble de frein de stationnement pour éviter qu'il ne reste suspendu à l'ensemble de câble de frein de stationnement n° 3. |
|
11. DEPOSER LE SUPPORT DE FLEXIBLE ARRIERE

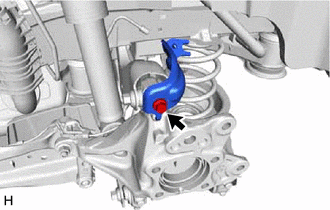

(a) Déposer le boulon et le support de flexible arrière du sous-ensemble de porte-essieu arrière. |
|
12. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
13. DEPOSER LE RESSORT HELICOIDAL ARRIERE
Cliquer ici
14. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici
15. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
Cliquer ici
16. DEPOSER LE SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE

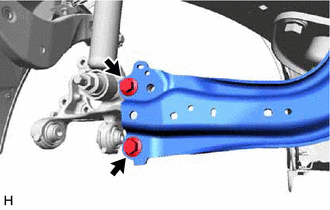

(a) Déposer les 2 boulons de l'ensemble de bras tiré arrière. |
|

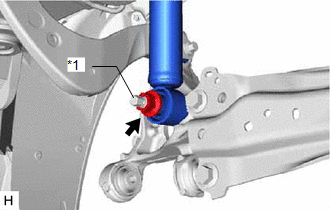

(b) Desserrer l'écrou de l'ensemble d'amortisseur arrière. REMARQUE: Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou. |
|

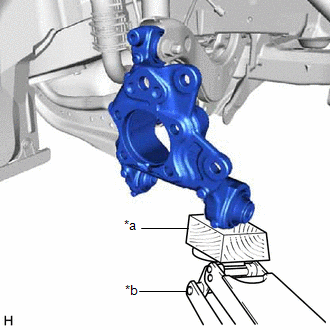

(c) A l'aide d'un cric et d'un bloc de bois, soutenir le sous-ensemble de porte-essieu arrière. REMARQUE:
|
|

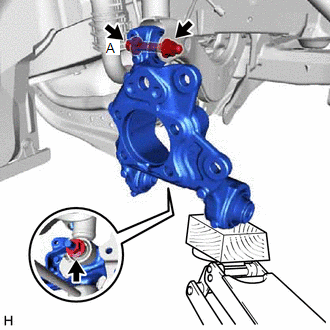

(d) Desserrer le boulon (A). REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
(e) Déposer les 2 boulons et détacher l'ensemble de bras tiré arrière du sous-ensemble de porte-essieu arrière.
(f) Déposer l'écrou et la rondelle plate, et détacher l'ensemble d'amortisseur arrière du sous-ensemble de porte-essieu arrière.
REMARQUE:
Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.
(g) Déposer le boulon (A), l'écrou et le sous-ensemble de porte-essieu arrière de l'ensemble de bras de commande supérieur arrière.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
